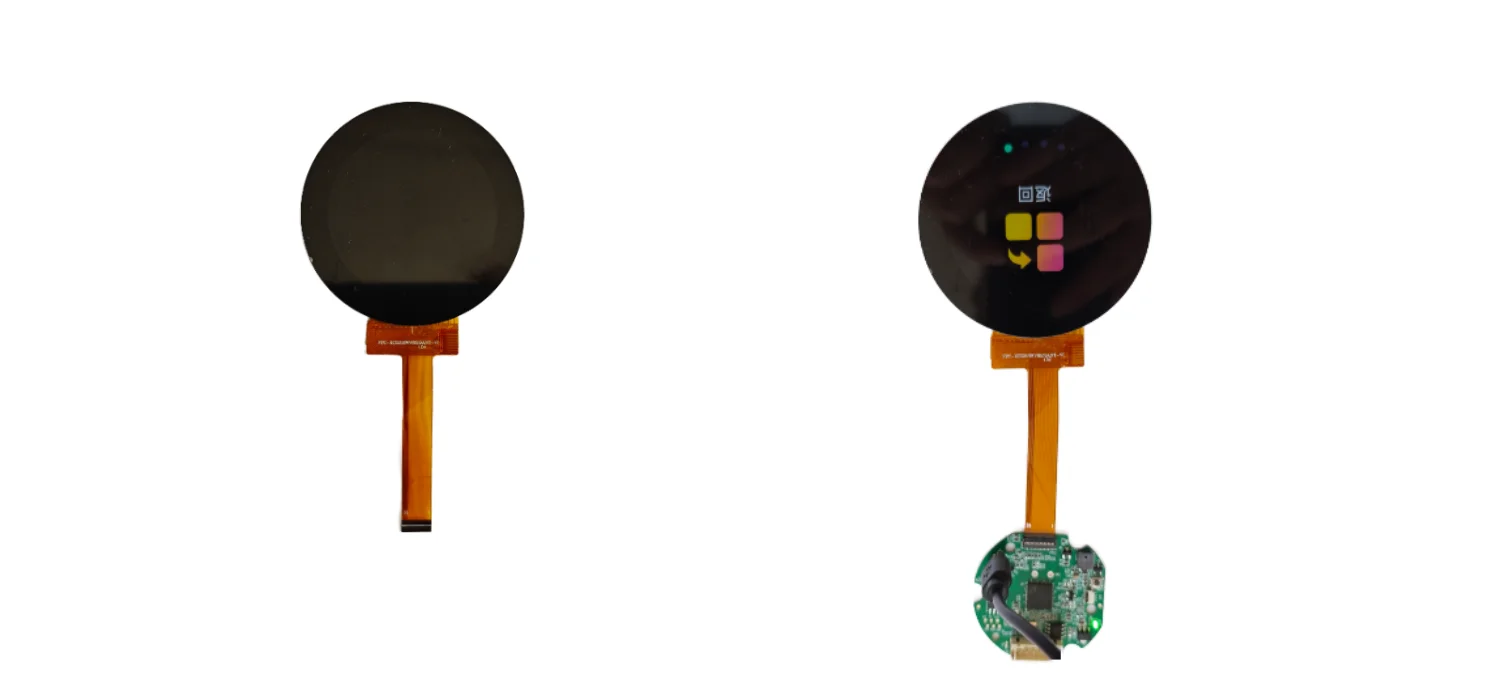

هذه شاشة لمس دائرية مقاس 2.1 بوصة مصممة خصيصًا للأجهزة المنزلية الذكية ولوحات التحكم المدمجة. يمكن لـ SKY-TDM تخصيص شاشة العرض التي تعمل باللمس وفقًا للهيكل الفعلي لجهازك ومتطلبات التفاعل بين الإنسان والآلة (HMI).
يتميز حل شاشة اللمس الدائرية مقاس 2.1 بوصة بدقة تبلغ 480 × 480 وحجم تقريبي يبلغ 56.18 × 59.71 × 2.26 ملم. إنه مدمج في الهيكل. يستخدم برنامج التشغيل ST7701 IC ويدعم واجهة RGB (والتي يمكن تخصيصها كواجهة MIPI).
نحن نقدم حلول عرض مخصصة لتلبية احتياجاتك الأساسية ومساعدتك على دمج مكونات العرض بسلاسة في التصميم الصناعي الشامل لمعداتك.
تحل الشاشات المستديرة بشكل متزايد محل الشاشات المربعة التقليدية في الأجهزة المنزلية الذكية.
تصميم صناعي سلس: تعمل شاشات العرض الدائرية على القضاء على التعارض البصري بين الشاشة المستطيلة والأشكال الأسطوانية المنحنية الشائعة في آلات القهوة وأجهزة تنقية الهواء ومكبرات الصوت الذكية. تتكامل الشاشة مع الصورة الظلية للمنتج بدلاً من كسرها.
استبدال المقبض: لا تزال العديد من الأجهزة تستخدم المقابض الدوارة الفعلية لدرجة الحرارة أو السرعة أو اختيار الوضع. يمكن لشاشة اللمس الدائرية أن تكرر وظيفة المقبض رقميًا باستخدام أيقونات ديناميكية، وحساسية قابلة للتعديل، وعدم وجود تآكل ميكانيكي، مع تقديم معلومات أكثر من القرص المطبوع.
استخدام أفضل للمساحة المدمجة: في لوحات التحكم الصغيرة، يتجنب التخطيط الدائري مناطق الزوايا المهدرة في الشاشات المستطيلة. يتم تعيين مجموعة البكسل المربعة مقاس 480 × 480 بشكل طبيعي لمنطقة عرض مستديرة، مما يحقق الاستفادة الكاملة من منطقة العرض المتاحة.
تركيز بصري أقوى: تجذب الواجهات الدائرية عين المستخدم إلى مركز لوحة التحكم، مما يجعلها مثالية للوظائف الأساسية مثل التشغيل/الإيقاف، أو تعديل درجة الحرارة، أو اختيار الوضع في ماكينات القهوة الذكية وأدوات المطبخ.
جماليات متسقة عبر خطوط الإنتاج: يمكن للعلامات التجارية للأجهزة توحيد معايير وحدات العرض الدائرية عبر منتجات متعددة: آلات القهوة، وأجهزة تنقية الهواء، والغسالات، مما يخلق لغة تصميم موحدة مع تبسيط عمليات الشراء والمخزون.
تكامل اللمس + العرض: بالاشتراك مع الترابط البصري ولمسة PCAP، تصبح الشاشة الدائرية لوحة أمامية محكمة الغلق وسهلة التنظيف، وهي ضرورية لأجهزة المطبخ المعرضة للرطوبة والشحوم والتنظيف اليومي.
بالنسبة للأجهزة المنزلية الذكية، مقارنة بهياكل فجوة الهواء التقليدية، يوفر الربط البصري تأثير عرض أكثر تكاملاً، مما يسلط الضوء على الشعور المتميز بالمنتج.
ومن خلال ربط لوحة اللمس بالشاشة بسلاسة، يقلل هذا الحل بشكل فعال من انعكاسات الضوء المرئي الناتجة عن فجوة الهواء ويمنع دخول الرطوبة في مستويات الرطوبة المختلفة. إنه يخلق سطحًا أماميًا أكثر نظافة، مما يجعله مثاليًا بشكل خاص للمنتجات المنزلية ذات المتطلبات الجمالية الصعبة.

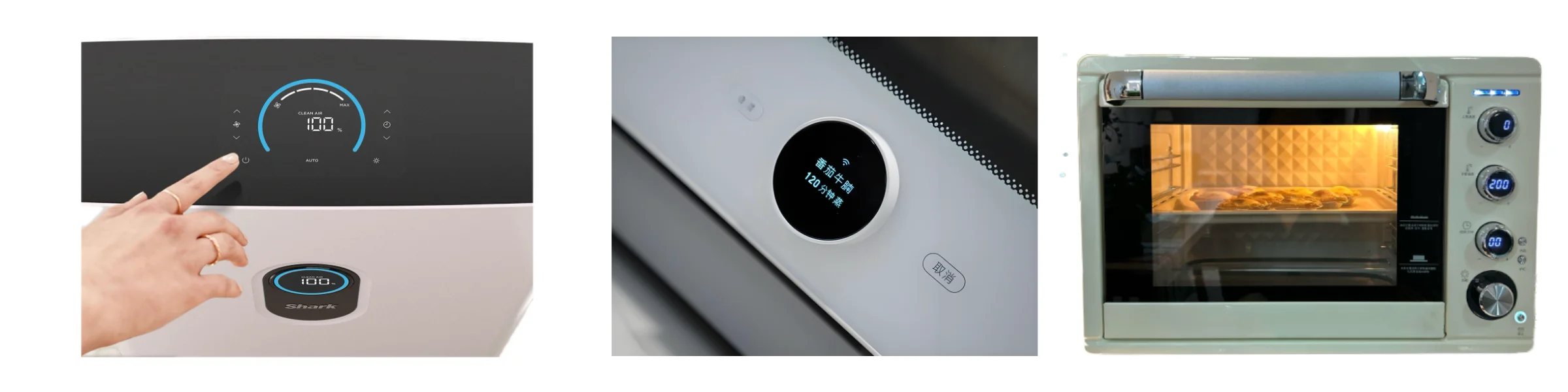

ويمكن تطبيق هذه التقنية على نطاق واسع عبر تصميمات الأجهزة المختلفة، مثل آلات القهوة الذكية، وأجهزة تنقية الهواء، وأدوات المطبخ، ولوحات التحكم في الغسالات، والأفران الذكية.
تتميز ببصمة ميكانيكية مدمجة للغاية تبلغ 56.18 × 59.71 × 2.26 مم فقط، كما أن حل شاشة اللمس الدائرية مقاس 2.1 بوصة مناسب تمامًا للتطبيقات ذات قيود المساحة الداخلية الصارمة. توفر دقة الشاشة التي تبلغ 480 × 480 واجهة مستخدم مربعة تتكامل بسلاسة مع مجموعة لوحات التحكم المدمجة.
يمكننا مناقشة الحلول المخصصة مع عملائنا بناءً على سير العمل التالي:
حجم العرض ← لوحة اللمس ← غطاء زجاجي ← التصفيح ← تكوين الواجهة ← الهيكل الميكانيكي
قد تتطلب المشاريع المختلفة أبعادًا مختلفة للشاشة، أو نسب العرض إلى الارتفاع، أو هياكل التركيب، أو حلول اللمس المصممة خصيصًا لحالات استخدام محددة. لذلك، نوصي بشدة بدمج التطوير المخصص في مرحلة التصميم المبكرة لمنتجك. ومن خلال التواصل المتعمق فيما يتعلق باحتياجاتك المحددة، يمكننا تقديم حلول مخصصة متميزة.
تدعم مجموعة حل شاشة اللمس الدائرية مقاس 2.1 بوصة واجهة اللمس I2C، مما يسمح بدمج وظيفة اللمس بسلاسة مع نظام التحكم الرئيسي الخاص بالعميل.
وفيما يتعلق بأداء العرض، تتميز الشاشة بسطوع يصل إلى 300 شمعة/م2 ونسبة تباين تبلغ 800:1. فهو يوفر زوايا مشاهدة واسعة تصل إلى 80 درجة في جميع الاتجاهات، ويوفر خيارات لكل من واجهات العرض RGB وMIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | إعادة ضبط | تي.إي | أرض | D0N | D0P | أرض | D1N | D1P | أرض | كلكن | CLKP | أرض | نورث كارولاينا | أرض | LEDA | LEDK | ايوفك | نورث كارولاينا |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | أرض | VCC | إعادة ضبط | نورث كارولاينا | SDA | SCK | CS | DCLK | دي | مقابل | النظام المنسق | بو-B5 | G0-G5 | R0-R5 | أرض | TP-INT | TP-SDA | TP-SCL | إعادة تعيين TP | TP-VCC | أرض |
تضع هذه الخصائص المتميزة أساسًا عمليًا للواجهات التفاعلية للأجهزة المنزلية المدمجة، مما يلبي احتياجات التفاعل بين الإنسان والآلة (HMI) للمستخدمين بشكل كامل.
يتميز كل جهاز عميل بواجهة عرض فريدة وتصميم صناعي متميز. من أجل خدمة قاعدة عملائنا المتنوعة، فإننا نقدم خدمات تخصيص OEM وODM شاملة. يمكننا مناقشة الحلول المخصصة بناءً على متطلباتك المحددة، مثل لوحات اللمس المخصصة، والغطاء الزجاجي المخصص، وخيارات الواجهة المتنوعة، وكابلات FPC المخصصة، وطباعة الشعار بالشاشة الحريرية، والسطوع المخصص والمعلمات البصرية.
بالإضافة إلى حل شاشة العرض الدائرية التي تعمل باللمس مقاس 2.1 بوصة، فإننا نقدم أيضًا خدمات تخصيص لوحة تشغيل شاشة العرض المتكاملة، بما في ذلك خيارات مثل لوحات المنافذ التسلسلية.
1. تأكيد المتطلبات: مشاركة حجم الشاشة، والدقة، ووظيفة اللمس، ومساحة التثبيت.
2. تصميم الحل: نقترح لوحة اللمس، وغطاء الزجاج، وتكوين الواجهة.
3. تطوير العينات: تجميع النموذج الأولي للتحقق من الصحة الميكانيكية والكهربائية.
4. التحقق من التصميم: مراجعة مشتركة للملاءمة وأداء اللمس والتأثير البصري.
5. الإنتاج الضخم: توريد دفعة مستقرة مع التفتيش الكامل قبل الشحن.
يوصى بالمشاركة المبكرة: يمكننا تكييف مجموعة العرض مع التصميم الصناعي الخاص بك بدلاً من فرض التصميم الخاص بك على وحدة قياسية.
تنطبق حلول العرض الخاصة بنا على نطاق واسع على العديد من منتجات الأجهزة المنزلية والذكية، بما في ذلك:
آلات القهوة الذكية: توفر أدوات التحكم باللمس واجهة مستخدم حديثة وتفاعلية.
أجهزة تنقية الهواء: تسمح مجموعات شاشات اللمس المدمجة بالتعديل السريع للوظائف المختلفة.
أجهزة المطبخ الذكية: بالنسبة لمنتجات مثل أجهزة طهي الأرز والأفران وشفاطات المطبخ، فإننا نقدم شاشات تعمل باللمس مع وظيفة المقبض الدوار.
الغسالات والمجففات: تتيح شاشات العرض الاختيار السريع لبرامج الغسيل والتجفيف، مع توفير رؤية بديهية لحالة التشغيل.
بالنسبة لجميع فئات الأجهزة المذكورة أعلاه، يمكننا تلبية متطلبات المواصفات المحددة الخاصة بك.

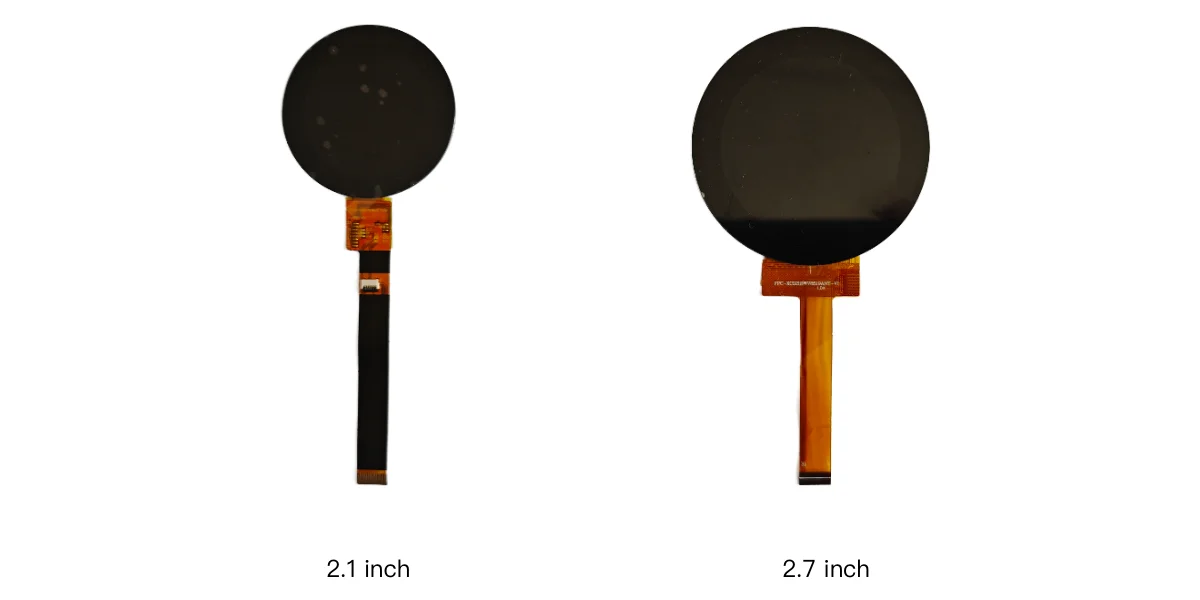

لا، نحن نقدم مجموعة واسعة من الخيارات. بالإضافة إلى مجموعة 2.1 بوصة، فإننا نقدم أيضًا أحجام 1.6 بوصة، 2.7 بوصة، 5 بوصة، وأحجام أخرى. يعتمد الاختيار المحدد على متطلبات منتجك.
نعم. يمكن تخصيص لوحات اللمس بالكامل لتلبية احتياجاتك، بما في ذلك الشكل الخارجي والمعالجات السطحية الخاصة للغطاء الزجاجي وتصميم كابل FPC والمزيد.
نعم. يمكننا توفير وحدة LCD أو لوحة اللمس بشكل منفصل. نحن ندعم أيضًا الحل الذي يتم فيه تغليف زجاج الغطاء فقط، بدون لوحة اللمس.
نعم. هذا النوع من شاشات اللمس المدمجة مناسب لتطبيقات مثل آلات القهوة الذكية، وأجهزة تنقية الهواء، وأدوات المطبخ، ومحطات التحكم الذكية الأخرى، مع مراعاة متطلبات التطبيق النهائية.
نعم. يمكن للعملاء مناقشة المتطلبات المخصصة معنا، بما في ذلك حجم الشاشة، ولوحة اللمس، وزجاج الغطاء، والتصفيح الكامل، ونوع الواجهة، والتكامل الميكانيكي.
ومن الناحية المثالية، يرجى تقديم حجم الشاشة المطلوب، والدقة، ووظيفة اللمس، وأبعاد غطاء الزجاج، ومساحة التثبيت، ومتطلبات الواجهة، وبيئة التشغيل، والكمية المقدرة. بالإضافة إلى ذلك، فإن توفير رسومات المنتج أو ملفات الإسكان ثلاثية الأبعاد سيكون مفيدًا للغاية لتقييمنا الميكانيكي.
إذا كنت تقوم بتطوير جهاز منزلي جديد، فسوف نكون سعداء جدًا بالمشاركة في بداية مرحلة التصميم لإجراء تقييم شامل لمتطلبات منتجك الإجمالية.
يمكن أن تعمل SKY-TDM بشكل وثيق مع عملائنا لتقييم الاحتياجات المحددة، بما في ذلك حجم الشاشة وحل اللمس وزجاج الغطاء ولوحات التشغيل المخصصة. يساعد هذا النهج التعاوني في إنشاء منتج نهائي لا تشوبه شائبة، وتجنب الحاجة إلى التنازل عن التصميم العام لمجرد استيعاب هيكل قياسي غير مناسب.
لا تتردد في الاتصال بنا في أي وقت لمناقشة مشاريعك القادمة.
