ملخص المقال:مع تطور أنظمة العرض الصناعية، غالبًا ما يواجه المهندسون تحديًا عمليًا: توصيل مصادر إشارة LVDS الحديثة بلوحات TFT LCD التي لا تزال تعتمد على واجهات TTL/RGB. الLVDS إلى لوحة تحويل الإشارة TTLمنسكاي-TDMيوفر جسرًا عمليًا بين تقنيتي العرض هاتين، مما يساعد الشركات المصنعة للمعدات على إعادة استخدام لوحات LCD الموجودة مع تقليل تكاليف إعادة التصميم ووقت التطوير وتعقيد التكامل. بفضل تصميم PCB من الدرجة الصناعية، ونقل الإشارات المستقر، وقيادة الإضاءة الخلفية LED المدمجة، وVCOM القابل للتعديل، ودعم التخصيص، فإن هذا النوع من لوحات التحويل مناسب لأجهزة HMI الصناعية، والمعدات الطبية، والأنظمة المدمجة، ومعدات النقل، وتطبيقات العرض الأخرى.

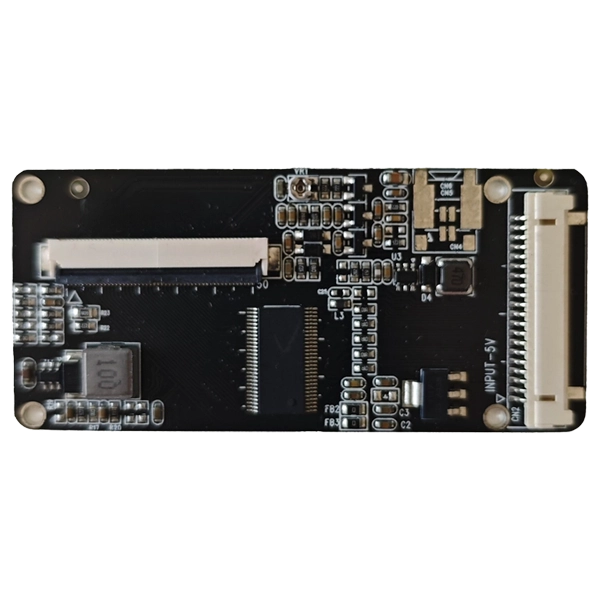

انLVDS إلى لوحة تحويل الإشارة TTLعبارة عن دائرة واجهة عرض مصممة لتحويل إشارات العرض التفاضلية LVDS إلى إشارات متوازية TTL/RGB تتطلبها لوحات TFT LCD المتوافقة. تصبح هذه الوظيفة ذات أهمية خاصة عندما يوفر الكمبيوتر الصناعي أو وحدة التحكم المدمجة أو مصدر العرض مخرج LVDS بينما تستخدم لوحة LCD المحددة واجهة TTL/RGB.
بدلاً من استبدال لوحة LCD مناسبة أو إعادة تصميم نظام التحكم بالكامل، يمكن للمهندسين إدخال لوحة تحويل بين مصدر الإشارة وشاشة العرض. يمكن أن يكون هذا النهج ذا قيمة خاصة بالنسبة لترقيات المعدات القديمة، وشاشات العرض الصناعية المخصصة، والمشاريع التي يجب أن يظل مخزون شاشات الكريستال السائل الحالي قيد الاستخدام.
تم تصميم حل SKY-TDM حول تكامل شاشات العرض الصناعية. التكوين القياسي يدعمإدخال LVDS 8 بتو أمخرج LCD ذو 50 سنًا TTL/RGB، مع مصدر إدخال 5 فولت، ومشغل LED متكامل، وتعديل VCOM، ونطاق درجة حرارة التشغيل-20 درجة مئوية إلى +70 درجة مئوية.
واجهات العرض ليست قابلة للتبديل دائمًا. يستخدم LVDS وTTL/RGB طرقًا مختلفة لنقل بيانات الصورة، مما يعني أن الاتصال المباشر غير ممكن بشكل عام عندما يستخدم المصدر ولوحة LCD بنيات واجهة مختلفة.
وهذا يخلق العديد من التحديات لمصنعي معدات OEM:
تعالج لوحة التحويل المصممة بشكل صحيح عدم تطابق الواجهة مع الحفاظ على بقية بنية العرض دون تغيير نسبيًا. بالنسبة للشركات المصنعة التي تعمل على ترقية المعدات القديمة، يمكن أن يوفر ذلك مسارًا أكثر كفاءة من إعادة تصميم نظام العرض الكامل.
تعد سلامة الإشارة أحد أهم العوامل في تحويل العرض. يساعد التوجيه التفاضلي الأمثل على تقليل تشويه الإشارة ويدعم النقل المستقر للصور بين مصدر LVDS ودوائر التحويل.
تعمل المعدات الصناعية في كثير من الأحيان جنبًا إلى جنب مع المحركات، وتبديل مصادر الطاقة، وأجهزة الاتصالات، وغيرها من مصادر التداخل الكهرومغناطيسي. يمكن أن يساعد تخطيط PCB وبنية الطاقة المصممة بعناية في تقليل التداخل غير المرغوب فيه وتحسين استقرار النظام بشكل عام.
توفر اللوحة واجهة TTL/RGB LCD ذات 50 سنًا لألواح TFT المتوافقة. تشتمل الواجهة على بيانات RGB وإشارات المزامنة والساعة والإشارات المتعلقة بالطاقة وVCOM وإعادة التعيين واتصالات التحكم الأخرى في العرض.
يساعد برنامج تشغيل الإضاءة الخلفية LED المتكامل على تبسيط بنية العرض الشاملة. بدلاً من توفير دوائر مستقلة متعددة، يمكن لمصنعي المعدات دمج وظائف التحويل والإضاءة الخلفية في حل عرض أكثر إحكاما.
يوفر تعديل VCOM مرونة إضافية عند مطابقة اللوحة مع لوحات LCD مختلفة. يمكن للمهندسين ضبط تكوين الشاشة للمساعدة في تحقيق أداء الصورة المناسب للوحة المحددة.
تتطلب مشاريع تكامل العرض في كثير من الأحيان موصلات مخصصة، أو تعريفات الدبوس، أو أطوال الكابلات، أو مواقع التثبيت، أو تكوينات البرامج الثابتة، أو معلمات توقيت شاشات الكريستال السائل. يمكن للشركة المصنعة للوحة التحويل القادرة على تكييف هذه العناصر أن تقلل بشكل كبير من أعمال التكامل لعملاء OEM.
يلخص الجدول التالي التكوين النموذجي لـ سكاي-TDMLVDS إلى لوحة تحويل الإشارة TTL. قد تختلف المواصفات الفعلية وفقًا للوحة LCD المحددة ومتطلبات المشروع المخصصة.
| غرض | المواصفات النموذجية |
|---|---|
| واجهة الإدخال | فدس، 8 بت |
| واجهة إخراج LCD | تل / رغب، 50 دبوس |
| جهد الإدخال | 5 فولت |
| سائق الإضاءة الخلفية | سائق LED متكامل |
| تعديل VCOM | المدعومة |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +70 درجة مئوية |
| تصميم مخصص | المدعومة |
| موصل LVDS النموذجي | واجهة HRS DF14-20/DF19-20 |
| موصل شاشات الكريستال السائل | TTL FFC 50 دبوس |
بالنسبة للمشاريع الهندسية، يجب دائمًا التحقق من مواصفات الواجهة مقابل ورقة بيانات لوحة LCD الدقيقة. لا يضمن عدد الدبوس وحده التوافق لأن تعريفات الإشارة ومتطلبات الجهد والتوقيت والتوجيه وتخصيصات الموصل قد تختلف بين اللوحات.
إن مرونة تحويل LVDS إلى TTL تجعل هذه التقنية مفيدة عبر مجموعة متنوعة من مشاريع العرض الصناعية والمضمنة.
على سبيل المثال، قد يكون لدى الشركة المصنعة للمعدات لوحة TTL LCD ذات 50 سنًا مدمجة بالفعل في جهاز قائم. إذا قامت وحدة التحكم البديلة بإخراج LVDS بدلاً من TTL/RGB، فيمكن للوحة التحويل توفير جسر واجهة دون مطالبة الشركة المصنعة باستبدال مجموعة الشاشة بأكملها.
يجب أن يبدأ تحديد لوحة التحويل بلوحة LCD بدلاً من مجرد نوع الموصل المطلوب. يجب على المهندسين جمع معلومات واجهة اللوحة الكاملة قبل تقديم الطلب.
تحقق مما إذا كان المصدر يوفر LVDS أحادية القناة أو مزدوجة القناة، وعمق البت، وتوقيت الإشارة، ومتطلبات الجهد، وتكوين الموصل. يدعم الحل القياسي لـ SKY-TDM إدخال LVDS أحادي القناة 8 بت، بينما يمكن تقييم التصميمات المخصصة وفقًا لمتطلبات مختلفة.
لا يعني موصل TTL ذو 50 سنًا بالضرورة أن كل شاشة LCD تستخدم نفس المنفذ. يجب مقارنة بيانات RGB وHSYNC وVSYNC وDE وDCLK وVCOM وإشارات الطاقة والإضاءة الخلفية والتحكم بعناية مع تعريف لوحة التحويل.
يجب أن تتوافق دقة شاشة LCD وساعة البكسل والتوقيت الأفقي والتوقيت الرأسي ومتطلبات المزامنة مع تكوين اللوحة. قد تكون تعديلات البرامج الثابتة أو الأجهزة ضرورية لطرز LCD المختلفة.
يجب مراعاة موضع الموصل وطول الكابل وأبعاد ثنائي الفينيل متعدد الكلور وفتحات التثبيت ومساحة التثبيت المتاحة أثناء مرحلة الاختيار. يمكن لثنائي الفينيل متعدد الكلور المدمج والمخصص أن يبسط التكامل في المعدات ذات المساحة الداخلية المحدودة.
بالنسبة للمشاريع الصناعية، فإن العينة الأولية لا تمثل سوى جزء واحد من قرار الشراء. يجب على المشترين أيضًا تقييم الدعم الهندسي، وقدرات التخصيص، ومراقبة الجودة، واختبار العينات، والقدرة الإنتاجية، وتوافر المنتج على المدى الطويل.
بالنسبة للمشترين الصناعيين، فإن قيمة لوحة التحويل تتجاوز تحويل الإشارة الأساسي. تضع SKY-TDM حلولها كجزء من خدمة تكامل شاشات العرض الصناعية الأوسع، حيث تدعم مشاريع تصنيع المعدات الأصلية وتصنيع التصميم الشخصي بدءًا من تقييم التوافق وحتى الإنتاج.
تشمل المزايا الرئيسية ما يلي:
يمكن أن يكون هذا النهج الشامل مفيدًا بشكل خاص لمصنعي المعدات الأصلية الذين يحتاجون إلى لوحة تحويل متطابقة مع شاشة LCD معينة بدلاً من لوحة تطوير عامة. من خلال التأكد من نموذج LCD وتعريف الواجهة والدقة والموصل والمتطلبات الميكانيكية في بداية المشروع، يمكن للمهندسين تقليل مخاطر التوافق قبل الإنتاج الضخم.
تم تصميم الحل القياسي لشاشات TFT LCD المتوافقة باستخدام واجهة TTL/RGB ذات 50 سنًا. يعتمد التوافق الدقيق على تعريف دبوس شاشة LCD والتوقيت والدقة والجهد والمتطلبات الكهربائية الأخرى.
نعم. بالنسبة لمشروعات OEM وODM، يمكن تخصيص أنواع الموصلات وتعيينات الدبوس وأطوال الكابلات وتعريفات الواجهة وفقًا لشاشة LCD المستهدفة وهيكل المعدات.
نعم. يمكن تقييم دقة شاشة LCD المختلفة ومتطلبات التوقيت لتكوينات الأجهزة أو البرامج الثابتة المقابلة. يجب على المهندسين تقديم نموذج LCD أو ورقة البيانات الدقيقة لتقييم التوافق.
نعم. تم تصميم اللوحة لتكامل العرض الصناعي وتدعم نطاق درجة حرارة التشغيل من -20 درجة مئوية إلى +70 درجة مئوية. تم تحسين تخطيط ثنائي الفينيل متعدد الكلور وتصميم الطاقة وبنية الإشارة للتشغيل المستقر في التطبيقات كثيرة المتطلبات.
نعم. يمكن توفير مجموعات الكابلات المطابقة، بما في ذلك كابلات LVDS، وكابلات الإضاءة الخلفية، وكابلات الطاقة، والأحزمة المخصصة عند الحاجة.
يدعم الإصدار القياسي إدخال LVDS أحادي القناة 8 بت. يمكن تقييم متطلبات LVDS ثنائية القناة لتطوير اللوحة المخصصة وفقًا لتوقيت شاشة LCD المستهدفة ومواصفات الواجهة.
نعم. يوصى بشدة بتقييم العينة للمشاريع الصناعية. يمكن لاختبار لوحة التحويل باستخدام لوحة LCD الفعلية ووحدة التحكم في النظام التحقق من توافق الإشارة وجودة الصورة والتوقيت وتشغيل الإضاءة الخلفية والتكامل الميكانيكي قبل إنتاج الحجم.
انLVDS إلى لوحة تحويل الإشارة TTLيمكن أن يكون حلاً فعالاً عندما تحتاج الأنظمة الحديثة المستندة إلى LVDS إلى العمل مع لوحات TTL/RGB TFT LCD الموجودة. من خلال الجمع بين تحويل الإشارة المستقر، وتصميم PCB الموجه صناعيًا، وقيادة الإضاءة الخلفية المتكاملة، وتعديل VCOM، وقدرات التخصيص، يمكن أن يساعد مصنعي المعدات الأصلية على تبسيط تكامل العرض مع توسيع قابلية استخدام أجهزة LCD الحالية. بالنسبة للمشاريع التي تتطلب واجهات مخصصة، أو تقييم توافق شاشات الكريستال السائل، أو مطابقة الكابلات، أو دعم الإنتاج، فإن اختيار شريك عرض صناعي ذو خبرة يمكن أن يجعل الانتقال من النموذج الأولي إلى الإنتاج الضخم أكثر كفاءة. إذا كنت تبحث عن مصنع ومورد صيني موثوق به لمنتج مخصصLVDS إلى لوحة تحويل الإشارة TTL, اتصل بنامع طراز شاشة LCD الخاصة بك وتعريف الواجهة والدقة ومتطلبات النظام لمناقشة الحل المناسب مع الفريق الهندسي SKY-TDM.
