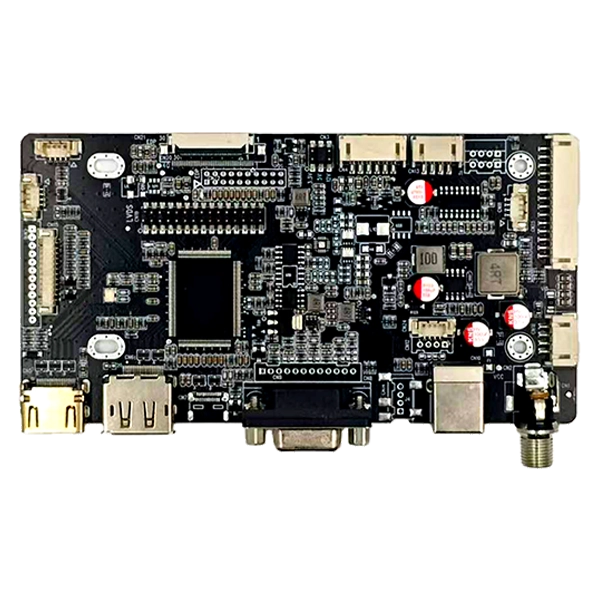

سكاي-TDMيطورHDMI وDP وVGA ونوع C إلى لوحة إعلانية لواجهة LVDS EDPلمساعدة مصنعي المعدات الأصلية ومتكاملي الأنظمة ومصنعي المعدات الصناعية على توصيل مصادر فيديو متعددة بلوحات LVDS أو eDP LCD من خلال وحدة تحكم عرض مرنة واحدة. من خلال الجمع بين مدخلات HDMI وDisplayPort وVGA وUSB Type-C مع تكوينات إخراج LCD المتعددة، يمكن للوحة تقليل تعقيد الأجهزة مع دعم تطبيقات العرض المضمنة المطلوبة.
غالبًا ما تحتاج أنظمة العرض الصناعية الحديثة إلى العمل مع أجهزة كمبيوتر مضيفة مختلفة وواجهات رسومية ولوحات LCD. يمكن أن يؤدي استخدام وحدة تحكم منفصلة لكل واجهة إلى زيادة العمل الهندسي ومتطلبات المخزون ووقت التكامل. توفر لوحة تشغيل LCD متعددة الواجهات أسلوبًا أكثر عملية من خلال الجمع بين العديد من مدخلات الفيديو ومخرجات العرض داخل ثنائي الفينيل متعدد الكلور من الدرجة الصناعية.
يدعم تكوين واجهة HDMI وDP وVGA وType-C نطاقًا واسعًا من الأنظمة الأساسية المضيفة، بينما تجعل مخرجات LVDS وeDP وحدة التحكم مناسبة لمختلف بنيات TFT LCD. تدعم اللوحة جهد اللوحة القابل للتكوين، وإخراج الإضاءة الخلفية، ودرجات حرارة التشغيل الصناعية، والخدمات الهندسية OEM/ODM، مما يجعلها مناسبة لأجهزة HMI الصناعية، ومعدات CNC، والأجهزة الطبية، والأكشاك، وأنظمة رؤية الماكينة، والشاشات المدمجة.
جدول المحتويات
لماذا تحتاج شاشات العرض الصناعية إلى واجهات فيديو متعددة؟
كيف تقوم لوحة التحكم بتوصيل واجهات العرض المختلفة؟
ما هي الميزات الرئيسية لواجهة لوحة الإعلانات؟
ما هي المواصفات الفنية الرئيسية؟
أين يمكن استخدام وحدة التحكم في العرض هذه؟
كيف يعمل دعم OEM وODM على تحسين تكامل العرض؟
كيف يجب على المهندسين اختيار وحدة التحكم في العرض الصحيحة؟
لماذا تحتاج شاشات العرض الصناعية إلى واجهات فيديو متعددة؟
نادراً ما تتبع مشاريع العرض الصناعية بنية أجهزة واحدة. قد يستخدم أحد الأجهزة جهاز كمبيوتر صناعيًا مزودًا بمنفذ DisplayPort، وقد يعتمد جهاز آخر على HDMI، بينما قد تستمر الأجهزة القديمة في استخدام VGA. على جانب العرض، قد تستخدم وحدة LCD LVDS أو eDP اعتمادًا على جيلها ودقتها وحجمها وتصميمها.
وهذا يخلق تحديًا هندسيًا مشتركًا: لا يستخدم مصدر الفيديو ولوحة LCD بالضرورة نفس معيار الواجهة. بدون وحدة تحكم مرنة، قد يحتاج المهندسون إلى لوحات تحويل مختلفة لمشاريع مختلفة.
يمكن لوحدة تحكم العرض متعددة المدخلات تبسيط هذه البنية من خلال دعم:
- مصادر فيديو HDMI للأنظمة المضيفة الرقمية الشائعة.
- DisplayPort لأجهزة الكمبيوتر الصناعية الحديثة والمنصات المدمجة.
- VGA لأجهزة الكمبيوتر القديمة وترقيات المعدات.
- USB من النوع C مع وضع DP Alt لمنصات الحوسبة المدمجة المتوافقة.
- مخرجات LVDS للوحات TFT LCD الصناعية المتوافقة.
- مخرجات eDP لبنيات LCD الأحدث عالية الأداء.
بالنسبة لمشروعات OEM، يمكن أن تساعد هذه المرونة في تقليل الحاجة إلى إعادة تصميم إلكترونيات العرض كلما تغير النظام الأساسي المضيف.
كيف تقوم لوحة التحكم بتوصيل واجهات العرض المختلفة؟
يتمثل الدور الأساسي لبرنامج تشغيل LCD أو لوحة الإعلانات في تلقي معلومات الفيديو من جهاز مضيف ومعالجة الإشارة وتقديم إشارة عرض مناسبة إلى لوحة LCD المحددة. ليس من الضروري أن تكون واجهة جانب المضيف وواجهة جانب اللوحة متطابقتين.
في هذا التكوين، تعمل HDMI وDP وVGA وType-C كخيارات إدخال فيديو. تقوم وحدة التحكم بمعالجة هذه الإشارات وتوفر مخرجات LVDS أو eDP وفقًا لبنية اللوحة المتصلة.
تدعم اللوحة LVDS ثنائي القناة 8 بت والعديد من تكوينات eDP، بما في ذلك خيارات FPC ذات 20 سنًا و30 سنًا و40 سنًا. وهذا يجعل توافق اللوحة جزءًا مهمًا من تكامل النظام. يجب على المهندسين التحقق من طراز شاشة LCD ودقتها ونوع الواجهة وتعريف الدبوس وجهد اللوحة ومتطلبات الإضاءة الخلفية وتكوين البرامج الثابتة قبل الإنتاج.
على سبيل المثال، يمكن لمتكامل النظام الذي يقوم بترقية جهاز صناعي قديم قائم على VGA أن يحتفظ ببنية LCD الحالية أثناء استخدام وحدة تحكم تقبل إدخال VGA. وعلى العكس من ذلك، يمكن للنظام المدمج الجديد استخدام HDMI أو DP أو إدخال Type-C المتوافق أثناء تشغيل لوحة eDP.
ما هي الميزات الرئيسية لواجهة لوحة الإعلانات؟
1. خيارات إدخال فيديو متعددة
تجمع اللوحة بين مدخلات الفيديو HDMI وDisplayPort وVGA وUSB Type-C. تمنح هذه البنية متعددة الواجهات مطوري المعدات مزيدًا من الحرية عند اختيار أجهزة الكمبيوتر الصناعية واللوحات المدمجة والأجهزة المضيفة.
2. توافق عرض LVDS وeDP
إن دعم كل من LVDS وeDP يجعل وحدة التحكم مناسبة لأجيال مختلفة من تقنية TFT LCD. تتضمن التكوينات المتوفرة LVDS ثنائي القناة 8 بت بالإضافة إلى واجهات eDP ذات 20 سنًا و30 سنًا و40 سنًا.
3. تكوين الطاقة المرن
تدعم وحدة التحكم خيارات جهد اللوحة 3.3 فولت، 5 فولت، و12 فولت. تتضمن خيارات إخراج الإضاءة الخلفية 5 فولت، و12 فولت، و24 فولت. تعتبر هذه المرونة مفيدة عند دمج وحدات LCD مع المتطلبات الكهربائية المختلفة.
4. القدرة التشغيلية الصناعية
نطاق درجة حرارة التشغيل المحدد هو -20 درجة مئوية إلى 80 درجة مئوية. يتضمن التصميم أيضًا مكونات من الدرجة الصناعية، وتصميم طاقة منخفض التموج، وحماية معززة من ESD لبيئات المعدات كثيرة المتطلبات.
5. وظائف معالجة الصور وتوسيعها
تحدد معلومات المنتج ذاكرة DDR المدمجة ومعالجة FRC وتدوير الصورة بزاوية 180 درجة. يمكن أن تكون هذه الوظائف ذات قيمة في شاشات العرض المضمنة حيث يلزم تكييف اتجاه الصورة ومعالجة العرض مع التثبيت الفعلي.
ما هي المواصفات الفنية الرئيسية؟
يلخص الجدول التالي المواصفات الأساسية المتاحة لوحدة التحكم في العرض متعدد الواجهات:
| غرض | مواصفة |
|---|---|
| إدخال الفيديو | HDMI، منفذ DisplayPort (DP)، VGA، النوع C |
| عرض الإخراج | لفدس و إدب |
| واجهة إي دي بي | 20 دبوس / 30 دبوس / 40 دبوس FPC |
| إخراج LVDS | ثنائي القناة 8 بت LVDS |
| جهد اللوحة | 3.3 فولت / 5 فولت / 12 فولت |
| إخراج الإضاءة الخلفية | 5 فولت/12 فولت/24 فولت |
| مضخم الصوت | 3 واط × 2 |
| جهد الإدخال | 8 فولت-28 فولت |
| درجة حرارة التشغيل | -20 درجة مئوية إلى 80 درجة مئوية |
نظرًا لأن لوحات LCD يمكن أن تحتوي على تعريفات مختلفة للدبابيس حتى عندما تستخدم نفس معيار الواجهة العام، يجب على المهندسين التعامل مع المواصفات كنقطة بداية للتحقق من التوافق بدلاً من افتراض أن كل لوحة قابلة للتبديل مباشرة.
أين يمكن استخدام وحدة التحكم في العرض هذه؟
إن الجمع بين مدخلات الفيديو المتعددة ومخرجات LVDS/eDP يجعل هذا النوع من وحدات التحكم مناسبًا لمجموعة واسعة من تطبيقات العرض الصناعية والمضمنة.
محطات HMI الصناعية
غالبًا ما تحتاج واجهات الإنسان والآلة إلى العمل بشكل مستمر أثناء توصيل أجهزة الكمبيوتر الصناعية بشاشات TFT LCD. تعمل خيارات إدخال الفيديو المرنة على تبسيط اختيار النظام الأساسي للأجهزة وترقية المعدات.
واجهات آلة CNC
قد تستخدم أنظمة CNC أجيالًا مختلفة من أجهزة الكمبيوتر. يمكن أن تساعد وحدة التحكم متعددة الواجهات في توصيل مصادر الفيديو القديمة أو الحديثة باستخدام لوحات LCD المناسبة.
يعرض المعدات الطبية
يمكن أن تتطلب معدات التشخيص والمختبرات الطبية تشغيل شاشة عرض مستقرًا وتكوينات شاشة LCD متطابقة بعناية. ولذلك يمكن أن يكون اختبار توافق اللوحة ومعلمات العرض المخصصة أمرًا مهمًا أثناء التكامل.
أنظمة رؤية الآلة
تجمع معدات الرؤية الآلية عادةً بين أجهزة الكمبيوتر الصناعية والكاميرات ووحدات المعالجة وشاشات المشغل. تسمح واجهات الفيديو المرنة للنظام الفرعي للعرض باستيعاب تكوينات المضيف المختلفة.
الشاشات والأكشاك ذات الإطار المفتوح
قد تستخدم محطات الخدمة الذاتية والأكشاك وشاشات العرض ذات الإطار المفتوح أحجامًا مختلفة لشاشات الكريستال السائل ومنصات مضيفة. يمكن لوحدة التحكم القابلة للتكوين أن تساعد الشركات المصنعة على توحيد جزء من بنية العرض الخاصة بها عبر متغيرات المنتج.
كيف يعمل دعم OEM وODM على تحسين تكامل العرض؟
لا يقتصر اختيار لوحة تشغيل LCD على نوع الموصل فقط. يعتمد التكامل الناجح على مطابقة وحدة التحكم مع لوحة LCD الدقيقة وبنية النظام.
بالنسبة لمشاريع تصنيع المعدات الأصلية وتصنيع التصميم الشخصي، قد يشمل الدعم الهندسي ما يلي:
- التحقق من توافق لوحة LCD.
- تحسين البرامج الثابتة وتعديلها.
- تعديل إيد.
- ضبط معلمة الإضاءة الخلفية.
- تصميم كابل LVDS وeDP مخصص.
- طباعة شعار ثنائي الفينيل متعدد الكلور للمعدات المخصصة.
- مطابقة جهد اللوحة ومتطلبات الإضاءة الخلفية.
يمكن أن تكون هذه الخدمات ذات قيمة خاصة عندما يحتاج العميل إلى مجموعة عرض مخصصة بدلاً من لوحة تحكم عامة. بدلاً من التعامل مع شاشة LCD ولوحة التشغيل والكابل والإضاءة الخلفية كمكونات مستقلة، يمكن تقييم نظام العرض الكامل كحل متكامل.
بالنسبة لمشروع مخصص، يجب على المشترين إعداد رقم طراز LCD، وإدخال الفيديو المطلوب، وطاقة الإدخال، ومتطلبات الإضاءة الخلفية، والكمية السنوية المقدرة، وأي برامج ثابتة أو متطلبات OEM قبل التقييم الفني.
كيف يجب على المهندسين اختيار وحدة التحكم في العرض الصحيحة؟
قبل شراء لوحة التحكم، يجب على المهندسين التحقق من العديد من المعلمات التقنية بدلاً من اختيار اللوحة فقط وفقًا لمظهر الموصل الخارجي.
- تأكيد واجهة LCD.حدد ما إذا كانت اللوحة تستخدم LVDS أو eDP وحدد تكوين الموصل والدبوس الدقيق.
- تحقق من جهد اللوحة.تحقق مما إذا كانت شاشة LCD تتطلب 3.3 فولت أو 5 فولت أو 12 فولت.
- التحقق من الإضاءة الخلفية.قم بتأكيد جهد الإضاءة الخلفية المطلوب وتمكين الإشارة ومتطلبات PWM.
- تحقق من مصدر الفيديو.حدد ما إذا كان المضيف يستخدم HDMI أو DP أو VGA أو وضع Type-C DP Alt المتوافق.
- تأكيد القرار والتوقيت.يجب أن تكون البرامج الثابتة لوحدة التحكم متوافقة مع معلمات العرض الخاصة باللوحة المستهدفة.
- تقييم بيئة التشغيل.ينبغي النظر في درجة الحرارة، وESD، واستقرار الطاقة، ومتطلبات التشغيل المستمر للمعدات الصناعية.
- مناقشة متطلبات التخصيص.بالنسبة لإنتاج OEM، يجب التأكد من تكوين الكابل والبرامج الثابتة ووضع علامات PCB ومطابقة اللوحة قبل الإنتاج الضخم.
تساعد قائمة التحقق هذه على تقليل مشكلات التوافق أثناء اختبار النموذج الأولي ونشر الإنتاج.
الأسئلة المتداولة
س1: هل تدعم اللوحة كلاً من لوحات LVDS وeDP LCD؟
نعم. تم تصميم وحدة التحكم لدعم كل من لوحات LVDS وeDP TFT LCD. تتضمن التكوينات المتوفرة خيارات LVDS وeDP ثنائية القناة 8 بت مع واجهات FPC ذات 20 سنًا و30 سنًا و40 سنًا.
س2: ما هي مدخلات الفيديو المدعومة؟
تدعم اللوحة إدخال الفيديو HDMI وDisplayPort وVGA وUSB Type-C. يعتمد تشغيل الفيديو من النوع C على الجهاز المضيف الذي يدعم وظيفة DisplayPort Alt Mode المناسبة.
س 3: ما هي الفولتية المتاحة للوحة؟
خيارات جهد اللوحة المحددة هي 3.3 فولت، 5 فولت، و12 فولت. يجب تحديد الإعداد المناسب وفقًا لمواصفات لوحة LCD المستهدفة.
Q4: هل يمكن تخصيص وحدة التحكم لمشروع OEM؟
نعم. يمكن أن يشمل دعم التخصيص التحقق من توافق شاشات LCD، وتحسين البرامج الثابتة، وتعديل EDID، وضبط معلمات الإضاءة الخلفية، وكابلات LVDS/eDP المخصصة، وطباعة شعار PCB.
س 5: ما هي المعلومات التي يجب تقديمها قبل طلب عرض الأسعار؟
يوصى بتوفير نموذج لوحة LCD، وإدخال الفيديو المطلوب، وجهد الإدخال، ومتطلبات الإضاءة الخلفية، والكمية السنوية المتوقعة، وأي متطلبات تخصيص OEM أو البرامج الثابتة. تسمح هذه التفاصيل للفريق الهندسي بتقييم التوافق بشكل أكثر دقة.
الوجبات الجاهزة النهائية
يمكن لوحدة التحكم في العرض المرنة متعددة الواجهات أن تبسط الاتصال بين مصادر الفيديو الحديثة والقديمة والأجيال المختلفة من لوحات TFT LCD الصناعية. من خلال مدخلات HDMI وDisplayPort وVGA وType-C المدمجة مع مخرجات LVDS وeDP، يمكن للحل أن يدعم مجموعة واسعة من تطبيقات HMI الصناعية وCNC والتطبيقات الطبية والأكشاك والنقل وتطبيقات العرض المدمجة. تدعم طاقة اللوحة القابلة للتكوين وخيارات الإضاءة الخلفية ونطاق درجة الحرارة الصناعية والخدمات الهندسية OEM/ODM مشاريع العرض المخصصة.
إذا كنت تقوم بتطوير شاشة عرض صناعية، أو ترقية نظام LCD موجود، أو تبحث عن حل تحكم يمكن الاعتماد عليه لإنتاج OEM، فقم بتوفير طراز LCD ومتطلبات الواجهة الخاصة بك إلى SKY-TDM.اتصل بنامع مواصفات اللوحة الخاصة بك ومتطلبات التطبيق والكمية المتوقعة لمناقشة التوافق وخيارات التخصيص وحل التحكم في العرض المناسب لمشروعك.
