عندما تحتاج المعدات الصناعية إلى مدخلات فيديو مرنة واتصال TFT LCD موثوق به، فإن2-HDMI إلى LVDS TTL واجهة لوحة الإعلاناتمنسكاي-TDMيوفر حل تحكم عملي. تم تصميمه لتكامل العرض الصناعي، وهو يدعم مدخلات HDMI المزدوجة ومخرجات LVDS وTTL والبرامج الثابتة القابلة للتكوين ولوحات LCD من 7 إلى 32 بوصة، مما يساعد مطوري OEM على تبسيط تكامل الأجهزة وتقليل جهد التطوير.
يجب أن تقوم وحدة التحكم في العرض بأكثر من مجرد تحويل إشارات الفيديو. يجب أن يتطابق مع واجهة LCD، ويحافظ على نقل مستقر للصور، ويدعم توقيت اللوحة المطلوب، ويظل جديرًا بالثقة طوال دورة حياة الجهاز. ال2-HDMI إلى LVDS TTL واجهة لوحة الإعلاناتتم تصميمه حول هذه المتطلبات العملية. من خلال قبول مصدري فيديو HDMI وتوفير واجهات إخراج LVDS أو RGB TTL، فإنها تمنح مصممي المعدات مرونة أكبر عند اختيار لوحات TFT LCD الصناعية. يمكن أيضًا تكييف البرامج الثابتة القابلة للتكوين مع الدقة والتوقيت وتعريفات الواجهة والتحكم في الإضاءة الخلفية وإعدادات OSD ومتطلبات المشروع الأخرى. وهذا يجعل اللوحة مناسبة للأتمتة الصناعية، والمعدات الطبية، وأكشاك الخدمة الذاتية، واللافتات الرقمية، ومعدات النقل، وأنظمة العرض المدمجة.
جدول المحتويات
- ما هي لوحة الإعلانات ذات الواجهة 2-HDMI إلى LVDS TTL؟
- لماذا تعتبر مدخلات HDMI المزدوجة مهمة في شاشات العرض الصناعية؟
- كيف تعمل مخرجات LVDS وTTL على تحسين توافق شاشات LCD؟
- ما هي الميزات الرئيسية التي يجب مراعاتها؟
- أين يمكن استخدام وحدة التحكم في العرض هذه؟
- كيف يتم تبسيط تكامل عرض OEM؟
- نظرة فنية عامة على لوحة التحكم
- الأسئلة المتداولة
- احصل على حل عرض صناعي مخصص

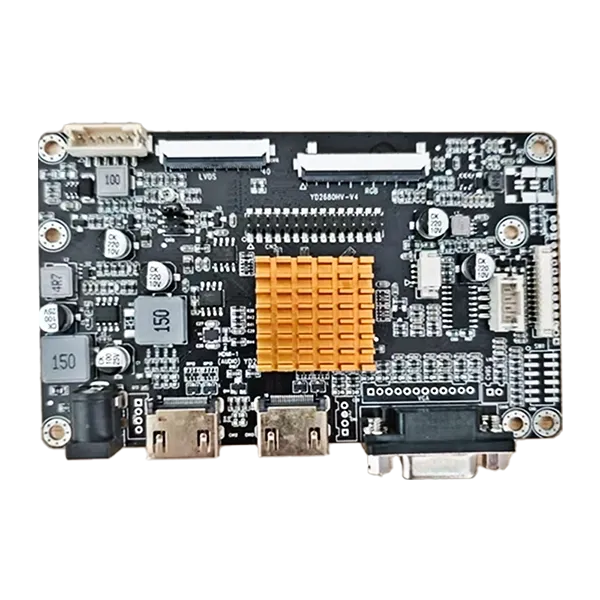

ما هي لوحة الإعلانات ذات الواجهة 2-HDMI إلى LVDS TTL؟
تعمل لوحة إعلانات العرض، والتي تسمى عادةً لوحة تحكم LCD، كنقطة اتصال بين مصدر الفيديو ولوحة LCD. في المعدات الصناعية، قد يوفر مصدر الفيديو إشارة HDMI بينما قد تتطلب لوحة TFT LCD المحددة واجهة LVDS أو TTL. تقوم وحدة التحكم بترجمة إشارة الفيديو الواردة ومعالجتها بحيث يمكن تسليمها إلى واجهة LCD المناسبة.
ال2-HDMI إلى LVDS TTL واجهة لوحة الإعلاناتتم تصميمه خصيصًا لهذا النوع من التكامل. وهو يدعم مدخلي فيديو HDMI ويمكنه توفير مخرجات LVDS أو RGB TTL لألواح TFT LCD الصناعية المتوافقة. وفقًا لمواصفات المنتج، يمكن تهيئته لشاشات TFT الصناعية بمقاس يتراوح من 7 إلى 32 بوصة تقريبًا، وفقًا لمتطلبات اللوحة المحددة.
بالنسبة لمشروعات OEM، يمكن أن يقلل هذا الأسلوب من الحاجة إلى إعادة تصميم إلكترونيات العرض بالكامل عند تغيير نماذج اللوحات أو تكوينات المعدات. وبدلاً من ذلك، يمكن للمهندسين تحديد التكوين المناسب لوحدة التحكم والتحقق من دقة شاشة LCD وتوقيتها وتعريف الواجهة ومتطلبات الطاقة.
لماذا تعتبر مدخلات HDMI المزدوجة مهمة في شاشات العرض الصناعية؟
تستخدم الأنظمة الصناعية بشكل متزايد مصادر فيديو متعددة. على سبيل المثال، قد تحتاج الآلة إلى عرض معلومات من جهاز كمبيوتر بينما تتلقى أيضًا إشارة من كاميرا صناعية أو نظام فحص أو كمبيوتر مدمج أو وحدة معالجة ثانوية.
توفر وحدة التحكم المزودة بمدخلي HDMI طريقة ملائمة لتوصيل مصدري فيديو رقمي والتبديل بينهما. وهذا يمكن أن يجعل بنية النظام أكثر مرونة دون الحاجة إلى جهاز تحويل خارجي إضافي في كل تطبيق.
- مصادر فيديو متعددة:يوفر مدخلا HDMI مرونة أكبر للنظام.
- تكامل النظام:يمكن دمج تبديل مصدر الفيديو في بنية العرض.
- ترقيات المعدات:يمكن تكييف الأنظمة الحالية مع مصادر الفيديو الجديدة المستندة إلى HDMI.
- مرونة التصميم:يمكن للمهندسين إنشاء أنظمة عرض حول تكوينات مصدر مختلفة.
تعتبر هذه الميزة مفيدة بشكل خاص لأنظمة HMI الصناعية ومحطات التحكم ومعدات الفحص والأكشاك وغيرها من المنتجات التي تكون فيها مرونة مصدر العرض أمرًا مهمًا.
كيف تعمل مخرجات LVDS وTTL على تحسين توافق شاشات LCD؟
لا تستخدم جميع لوحات LCD نفس الواجهة الكهربائية. هناك واجهتان شائعتان في تطبيقات TFT الصناعية هما LVDS وTTL/RGB. يمكن أن يؤدي تحديد واجهة وحدة التحكم الخاطئة إلى عدم التوافق أو الصور غير المستقرة أو إعادة تصميم الأجهزة الإضافية.
إن دعم كل من مخرجات LVDS وTTL يمنح مصممي النظام المزيد من الخيارات عند اختيار لوحات LCD المتوافقة. تتضمن اتصالات LVDS الخاصة بوحدة التحكم أزواج إشارات تفاضلية مخصصة، بينما توفر واجهة TTL بيانات RGB وإشارات المزامنة للوحات المتوافقة.
| واجهة | وظيفة نموذجية | قيمة التكامل |
|---|---|---|
| لفدس | نقل بيانات LCD تفاضلي عالي السرعة | مناسبة للعديد من لوحات TFT LCD الصناعية |
| تل / رغب | عرض بيانات RGB المتوازية وإشارات التوقيت | يدعم لوحات TFT المتوافقة مع واجهة TTL |
| اتش دي ام اي | إدخال مصدر الفيديو الرقمي | اتصال مريح بمعدات الفيديو الحديثة |
يجب على المهندسين دائمًا التأكد من طراز شاشة LCD الدقيقة والدقة ومعلمات التوقيت ومتطلبات الجهد وتكوين الموصل وتعيين الدبوس قبل الإنتاج. يعتمد توافق الواجهة على مواصفات اللوحة الكاملة بدلاً من اسم الواجهة وحده.
ما هي الميزات الرئيسية التي يجب مراعاتها؟
يتطلب اختيار وحدة تحكم LCD صناعية أكثر من مجرد التحقق مما إذا كانت موصلات الإدخال والإخراج متطابقة فعليًا. يمكن أن تؤثر المواصفات الكهربائية وتكوين البرامج الثابتة وتوقيت اللوحة ومتطلبات الإضاءة الخلفية واعتبارات الإمداد طويلة المدى على موثوقية المشروع.
مدخلات فيديو HDMI مزدوجة
يسمح مدخلا HDMI لمصممي المعدات بتوصيل مصادر فيديو رقمية متعددة واختيار المصدر المناسب وفقًا لمتطلبات النظام.
دعم إخراج LVDS وTTL
يؤدي دعم كلا النوعين من المخرجات إلى توسيع نطاق لوحات TFT LCD المتوافقة ويمكن أن يقلل من إعادة تصميم الأجهزة عندما يستخدم مشروع OEM تكوينات عرض مختلفة.
تكوين البرامج الثابتة المرنة
يمكن تخصيص البرامج الثابتة وفقًا لدقة شاشة LCD، ومعلمات التوقيت، وتعريفات الواجهة، ومتطلبات OSD، وشعارات بدء التشغيل، والإعدادات الأخرى الخاصة بالتطبيقات. يعد هذا مفيدًا بشكل خاص لمعدات OEM وODM حيث قد لا يكون تكوين وحدة التحكم القياسية كافيًا.
التصميم الموجه الصناعي
اللوحة مخصصة للتطبيقات الصناعية المستمرة، مع تركيز اعتبارات التصميم على معالجة الإشارات المستقرة، وتقليل التداخل، وتوافر المكونات، والتشغيل على المدى الطويل.
التكامل المدمج
يمكن أن تعمل لوحة التحكم المخصصة على تبسيط بنية العرض الداخلية للمعدات المدمجة، مما يساعد المهندسين على إدارة اتصالات شاشات الكريستال السائل، والتحكم في الإضاءة الخلفية، وتحويل الإشارة، ووظائف العرض ذات الصلة ضمن منصة أجهزة محددة.
أين يمكن استخدام وحدة التحكم في العرض هذه؟
نظرًا لأن وحدة التحكم تجمع بين مرونة إدخال HDMI وخيارات إخراج LVDS وTTL LCD، فإنها يمكن أن تخدم نطاقًا واسعًا من تطبيقات العرض المدمجة والصناعية.
| طلب | لماذا وحدة التحكم مفيدة؟ |
|---|---|
| الأتمتة الصناعية | يربط مصادر الفيديو الرقمية مع لوحات العرض الصناعية TFT |
| المعدات الطبية | يدعم تكوينات العرض المخصصة للمعدات المتخصصة |
| أكشاك الخدمة الذاتية | يوفر مدخلات فيديو مرنة وتكامل شاشات الكريستال السائل المدمجة |
| اللافتات الرقمية | تمكن مصادر المحتوى المستندة إلى HDMI من تشغيل لوحات LCD المتوافقة |
| معدات النقل | يدعم أنظمة العرض المدمجة التي تتطلب تشغيلًا مستقرًا |
| الأنظمة المدمجة | يوفر واجهات قابلة للتكوين لتصميمات العرض الخاصة بالتطبيقات |
يعتمد التكوين المناسب على بيئة تشغيل الجهاز، ونموذج شاشة LCD، ومصدر الفيديو، والدقة، والمساحة الميكانيكية، وهندسة الطاقة. لهذا السبب، يجب إكمال التحقق الهندسي قبل الإنتاج الضخم.
كيف يتم تبسيط تكامل عرض OEM؟
يمكن أن يصبح تكامل العرض معقدًا عندما يتطلب مشروع OEM أن تعمل لوحة LCD وشاشة اللمس ووحدة التحكم والكابلات والبرامج الثابتة والإضاءة الخلفية والهيكل الميكانيكي معًا. يمكن للوحة التحكم التي يمكن تهيئتها حول شاشة LCD المستهدفة أن تقلل من بعض تحديات التكامل هذه.
توفر SKY-TDM خدمات هندسة العرض التي تغطي اختيار شاشات الكريستال السائل، وتكوين وحدة التحكم، وتخصيص شاشة اللمس، والربط البصري، وزجاج الغطاء، وكابلات الواجهة، ومتطلبات تكامل العرض ذات الصلة. تشتمل أنظمة إدارة الجودة الخاصة بها على شهادات ISO 9001 وISO 13485 وIATF 16949، بينما تخضع لوحات التحكم لاختبارات وظيفية قبل الشحن وفقًا لمعلومات منتج الشركة.
بالنسبة لعملاء OEM وODM، يمكن أن يشمل الدعم الهندسي ما يلي:
- دقة LCD وتكوين التوقيت
- رسم خرائط دبوس LVDS وتعديل توقيت TTL
- تحسين البرامج الثابتة
- التحكم في الإضاءة الخلفية والسطوع
- تكوين لغة OSD
- تخصيص شعار بدء التشغيل
- دبوس الكابل وتكوين الموصل
- متطلبات التركيب الميكانيكية
- مطابقة شاشات الكريستال السائل ولوحة اللمس
يمكن أن يكون هذا النهج المتكامل ذا قيمة خاصة للمشاريع التي يعتبر فيها توافق العرض وتوافر المكونات على المدى الطويل من اعتبارات التصميم المهمة.
نظرة فنية عامة على لوحة التحكم
يلخص الجدول التالي الخصائص المهمة لحل وحدة التحكم هذا ويشرح أهميتها العملية أثناء تطوير نظام العرض.
| المواصفات / الميزة | التكوين المتاح | فائدة هندسية |
|---|---|---|
| مدخلات الفيديو | 2 × اتش دي ام اي | يدعم مصادر الفيديو الرقمية المتعددة |
| مخرجات شاشات الكريستال السائل | LVDS وTTL/RGB | يوسع خيارات شاشات الكريستال السائل المتوافقة |
| نطاق حجم شاشات الكريستال السائل | حوالي 7-32 بوصة | مناسبة لمختلف أشكال العرض الصناعية |
| البرامج الثابتة | شكلي | يدعم معلمات العرض الخاصة بالمشروع |
| موصل LVDS | جست 2 × 15 دبوس | يوفر اتصالات إشارة العرض التفاضلية |
| لفدس إف إف سي | 40 دبوس، 0.5 ملم | يدعم اتصالات لوحة LCD المتوافقة |
| تي تي إل تي كون | 50 دبوس FFC | يوفر اتصالات إشارة RGB والتوقيت |
| واجهة الإضاءة الخلفية | PH2.0 6 دبوس | يدعم قوة الإضاءة الخلفية والتحكم فيها |
يجب دائمًا التحقق من تعريفات الدبوس الفعلية والتكوين الكهربائي مقابل ورقة بيانات LCD المستهدفة. على سبيل المثال، تستخدم واجهة LVDS أزواج إشارات TX التفاضلية، بينما تشتمل واجهة TTL على بيانات RGB وDE وVS وHS وDCLK وإشارات التحكم ذات الصلة. يعد تعيين الدبوس الصحيح أمرًا ضروريًا للتكامل الناجح.
الأسئلة المتداولة
1. ما هي لوحات LCD التي يمكن توصيلها بوحدة التحكم هذه؟
يمكن تكوين وحدة التحكم لمجموعة واسعة من لوحات TFT LCD الصناعية باستخدام واجهات LVDS أو TTL المتوافقة. يمكن دعم اللوحات التي يتراوح حجمها بين 7 و32 بوصة تقريبًا وفقًا للطراز المحدد والمتطلبات الكهربائية. إن توفير رقم طراز LCD يسمح للفريق الهندسي بالتحقق من التوافق.
2. هل يمكن تخصيص البرامج الثابتة لمشروع OEM؟
نعم. يمكن أن يغطي تخصيص البرامج الثابتة دقة شاشة LCD، ومعلمات التوقيت، وتعريفات الواجهة، وإعدادات OSD، وشعارات بدء التشغيل، والمتطلبات الأخرى الخاصة بالمشروع.
3. هل تدعم اللوحة كلاً من لوحات LCD LVDS وTTL؟
نعم. تم تصميم وحدة التحكم لتوفير خيارات إخراج LVDS وRGB TTL، مما يسمح لها بدعم تكوينات TFT LCD الصناعية المتوافقة المختلفة.
4. هل يمكن توصيل مصدرين HDMI في نفس الوقت؟
توفر اللوحة واجهتي إدخال HDMI، مما يسمح بدمج مصدري فيديو رقمي متوافقين في نظام العرض مع تحديد المصدر وفقًا للتطبيق الذي تم تكوينه.
5. هل وحدة التحكم هذه مناسبة للتطبيقات الصناعية المستمرة؟
تم تصميم المنتج للتطبيقات الصناعية والتشغيل المستمر، مع التركيز على معالجة الإشارات المستقرة، والتحكم في التداخل، والمكونات ذات التوجه الصناعي، واعتبارات التوريد طويلة الأجل.
6. هل يمكن لـ SKY-TDM توفير مجموعة شاشة كاملة؟
نعم. يمكن أن تدعم SKY-TDM متطلبات تكامل العرض الأوسع، بما في ذلك لوحات LCD الصناعية، وشاشات اللمس السعوية أو المقاومة، ولوحات التحكم، وكابلات الواجهة، والترابط البصري، وزجاج الغطاء، والخدمات الهندسية ذات الصلة بـ OEM/ODM.
احصل على حل عرض صناعي مخصص
يعد اختيار وحدة تحكم LCD المناسبة خطوة مهمة في بناء نظام عرض صناعي مستقر. بفضل مدخلات HDMI المزدوجة، وتوافق مخرجات LVDS وTTL، والبرامج الثابتة القابلة للتكوين، والدعم الهندسي لمطابقة شاشات LCD وتكاملها، يمكن لوحدة التحكم هذه مساعدة مطوري OEM على إنشاء أنظمة عرض حول متطلباتهم الفنية المحددة. إذا كنت تقوم بتقييم HMI صناعي جديد، أو جهاز طبي، أو كشك، أو شاشة نقل، أو مشروع معدات مضمنة، فتعرف على المزيد حول لوحة الإعلانات لواجهة LVDS TTL و2-HDMI إلى LVDS TTLاتصل بنامع طراز شاشة LCD الخاصة بك ودقتها ونوع الواجهة والكمية ومتطلبات المشروع. يمكن لـ SKY-TDM المساعدة في التحقق من التوافق وتطوير حل عرض عملي لتطبيقك.
