تعتمد المعدات الصناعية الحديثة بشكل كبير على أنظمة العرض عالية الأداء لتزويد المشغلين بمعلومات واضحة ومستقرة وفي الوقت الفعلي. ومع ذلك، غالبًا ما تستخدم لوحات LCD المختلفة واجهات اتصال مختلفة، مما يخلق تحديات التوافق أثناء ترقيات المعدات، وتكامل النظام، ومشاريع استبدال الشاشة. انLVDS إلى لوحة تحويل الإشارة TTLيوفر حلاً فعالاً عن طريق تحويل إشارات LVDS إلى إشارات خرج TTL/RGB، مما يسمح للمهندسين بتوصيل أنظمة التحكم المتقدمة مع لوحات TFT LCD الحالية القائمة على TTL.
تشرح هذه المقالة كيفية عمل لوحة تحويل الإشارة LVDS إلى TTL، وسبب أهميتها للتطبيقات الصناعية، وما هي التحديات التي تحلها، وكيف يمكن للمصنعين اختيار حل تحويل موثوق به. مع خبرة العرض الصناعية الاحترافية، توفر SKY-TDM لوحات تحويل مخصصة مصممة للتشغيل المستقر، وعمر الخدمة الطويل، والتكامل المرن.
| قسم | الموضوع الرئيسي | غاية |
|---|---|---|
| أساسيات واجهة العرض | فهم تقنيات LVDS وTTL | مساعدة المهندسين على تحديد متطلبات التوافق |
| تكنولوجيا التحويل | معالجة الإشارات وطرق الإرسال | اشرح كيف يعمل التحويل على تحسين اتصال النظام |
| الفوائد الصناعية | الموثوقية والمرونة وخفض التكاليف | حل التحديات الهندسية العملية |
| دليل الاختيار | عوامل فنية مهمة | دعم قرارات الشراء بشكل أفضل |
في أنظمة العرض الصناعية، يعد توافق الاتصال بين وحدة التحكم الرئيسية ولوحة LCD أحد أهم العوامل التي تؤثر على أداء المنتج. قد تستخدم أجيال مختلفة من تكنولوجيا العرض معايير إشارة مختلفة. توفر العديد من أجهزة الكمبيوتر الصناعية الحديثة ووحدات التحكم المدمجة مخرجات LVDS، في حين أن بعض لوحات TFT LCD الحالية لا تزال تتطلب مدخلات TTL/RGB.
يتم استخدام LVDS (الإشارات التفاضلية ذات الجهد المنخفض) على نطاق واسع في شاشات العرض الصناعية لأنها توفر نقل بيانات عالي السرعة مع تقليل التداخل الكهرومغناطيسي. فهو ينقل بيانات الصورة من خلال الإشارات التفاضلية، مما يجعله مناسبًا للتطبيقات التي تتطلب تشغيلًا مستقرًا على مدى فترات طويلة.
تستخدم واجهات العرض TTL (منطق الترانزستور-الترانزستور) نقل بيانات RGB المتوازي. على الرغم من أن تقنية TTL أقدم مقارنة بـ LVDS، إلا أن العديد من وحدات LCD الصناعية تستمر في استخدام واجهات TTL بسبب بنيتها البسيطة وتوافقها مع وحدات تحكم العرض المحددة.
الفرق بين هاتين التقنيتين للواجهة يخلق مشكلة هندسية شائعة: كيفية توصيل مصدر إشارة LVDS بلوحة TTL LCD دون إعادة تصميم نظام العرض الكامل. هذا هو المكان الذي تصبح فيه لوحة تحويل الإشارة LVDS إلى TTL مكونًا أساسيًا.

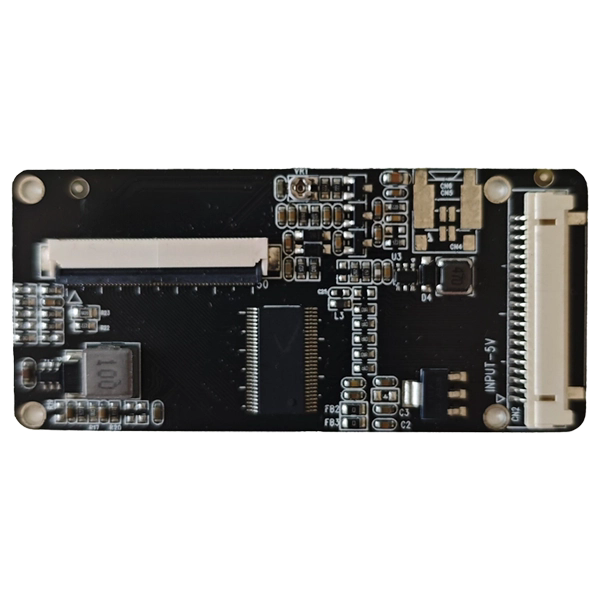

تعمل لوحة تحويل الإشارة LVDS إلى TTL كجهاز واجهة وسيط بين مصدر إخراج LVDS ولوحة عرض إدخال TTL. تستقبل اللوحة إشارات LVDS تفاضلية عالية السرعة، وتعالج البيانات من خلال دائرة تحويل داخلية، وتخرج إشارات TTL/RGB متوازية متوافقة مع لوحة LCD.
تتضمن عملية التحويل عادة عدة مراحل رئيسية:
| مرحلة المعالجة | وظيفة |
|---|---|
| استقبال إشارة LVDS | يستقبل إشارات الصور التفاضلية من وحدة التحكم المضيفة أو الكمبيوتر الصناعي. |
| فك تشفير الإشارة | يحول بيانات LVDS المتسلسلة إلى بيانات عرض RGB متوازية. |
| تعديل التوقيت | يطابق متطلبات توقيت شاشات الكريستال السائل بما في ذلك إشارات الساعة والمزامنة والبيانات. |
| نقل إخراج TTL | يرسل إشارات RGB المحولة إلى لوحات TFT LCD المتوافقة مع TTL. |
يجب أن تحافظ لوحة التحويل المصممة بشكل صحيح على سلامة الإشارة طوال العملية. قد يتسبب تصميم التحويل السيئ في حدوث مشكلات مثل وميض الصورة أو الألوان غير الصحيحة أو إخراج العرض غير المستقر أو فشل الاتصال الكامل.
تقوم SKY-TDM بتطوير حلول العرض الصناعية بما في ذلك لوحات تحويل الإشارة LVDS إلى TTL التي تركز على النقل المستقر وتصميم الدوائر الأمثل والتوافق مع تطبيقات TFT LCD المتنوعة.
تواجه العديد من الشركات المصنعة للمعدات صعوبات عند ترقية المنتجات الحالية أو استبدال وحدات شاشات الكريستال السائل المتوقفة. يمكن أن تتطلب إعادة تصميم نظام الأجهزة بالكامل موارد هندسية كبيرة وزيادة تكاليف التطوير.
تساعد لوحة تحويل الإشارة LVDS إلى TTL على حل هذه المشكلات الشائعة:
بالنسبة لمصنعي المعدات الأصلية، ومنتجي المعدات الطبية، وشركات التشغيل الآلي، ومطوري الأنظمة المدمجة، توفر تقنية تحويل الواجهة طريقة عملية لتمديد دورات حياة المنتج مع الحفاظ على أداء عرض موثوق به.
| ميزة | فائدة هندسية |
|---|---|
| تصميم ثنائي الفينيل متعدد الكلور الصناعي | يحسن المتانة والاستقرار للتشغيل على المدى الطويل. |
| سلامة الإشارة العالية | يقلل من تشويه الصورة وأخطاء النقل. |
| تحسين EMC | يقلل من التداخل الكهرومغناطيسي في البيئات الصناعية. |
| دعم الواجهة المرنة | يدعم متطلبات لوحة LCD المختلفة. |
| القدرة على التطوير المخصص | يسمح بتعديل الموصلات والبرامج الثابتة والمعلمات الكهربائية. |
تتطلب البيئات الصناعية غالبًا أن تعمل مكونات العرض بشكل مستمر في ظل التغيرات في درجات الحرارة والضوضاء الكهربائية والاهتزازات الميكانيكية. ولذلك، يجب تصميم لوحات التحويل بما يتجاوز متطلبات المستهلك الأساسية.
تركز SKY-TDM على حلول العرض الصناعية مع خيارات التخصيص لواجهات LCD المختلفة، والدقة، وتكوينات الموصل، ومتطلبات التطبيق.
يستمر الطلب على حلول اتصالات العرض الموثوقة في النمو عبر مختلف الصناعات. مع قيام الشركات المصنعة للمعدات بتحديث منتجاتها، أصبحت الحاجة إلى توصيل وحدات التحكم الحديثة بوحدات LCD الموجودة ذات أهمية متزايدة. توفر لوحة تحويل الإشارة LVDS إلى TTL المرونة المطلوبة للعديد من تطبيقات العرض الصناعية.
تستفيد الصناعات التالية عادة من هذه التكنولوجيا:
| مجال التطبيق | متطلبات العرض | دور LVDS إلى لوحة تحويل TTL |
|---|---|---|
| معدات الأتمتة الصناعية | إخراج عرض مستقر، ساعات عمل طويلة، موثوقية عالية | يربط وحدات التحكم الصناعية بشاشات المشغل المستندة إلى TTL |
| المعدات الطبية | جودة صورة واضحة وأداء ثابت | يدعم ترقيات العرض دون تغيير تصميم النظام بالكامل |
| أنظمة النقل | مقاومة الاهتزاز والتدخل البيئي | يحافظ على اتصال موثوق بين وحدات التحكم والشاشات |
| الأنظمة المدمجة | تصميم مدمج وتكامل مرن | يوفر توافق الواجهة بين منصات الأجهزة المختلفة |
| محطات الخدمة الذاتية | التشغيل المستمر والواجهات سهلة الاستخدام | يسمح باستبدال وصيانة شاشة العرض بكفاءة |
بالنسبة لمصنعي المعدات، لا يكون استبدال الشاشة دائمًا بهذه البساطة مثل اختيار لوحة LCD جديدة. قد تحتوي اللوحات المختلفة على تنسيقات إشارة مختلفة وتعريفات الدبوس ومعلمات التوقيت ومتطلبات الجهد الكهربي. تعمل لوحة التحويل كجسر بين التقنيات المختلفة، مما يساعد المهندسين على تجنب أعمال إعادة التصميم غير الضرورية.
في مشاريع الأتمتة الصناعية، على سبيل المثال، قد توفر وحدة التحكم بالفعل مخرجات LVDS بينما تتطلب شاشة TFT المحددة إدخال TTL. بدلاً من تغيير أجهزة التحكم، يمكن للمهندسين دمج لوحة تحويل الإشارة LVDS إلى TTL لتحقيق التوافق بسرعة وكفاءة.
يتطلب اختيار لوحة التحويل الصحيحة تقييمًا دقيقًا للمواصفات الفنية. لا ينبغي للحل المناسب أن يحول الإشارات فحسب، بل يجب أن يضمن أيضًا الموثوقية والتوافق على المدى الطويل مع نظام العرض بأكمله.
يجب مراعاة العوامل التالية قبل الشراء:
| عامل الاختيار | اعتبارات هامة |
|---|---|
| توافق لوحة LCD | تأكد من طراز شاشة LCD المدعومة ودقتها ونوع الواجهة وتنسيق الإشارة. |
| نوع إشارة الإدخال | تحقق من تكوين قناة LVDS ومستوى الجهد ومتطلبات الإرسال. |
| واجهة الإخراج | تأكد من أن خرج TTL/RGB يتوافق مع تعريف موصل لوحة LCD. |
| متطلبات الطاقة | التحقق من مواصفات جهد التشغيل واستهلاك الطاقة. |
| الظروف البيئية | ضع في اعتبارك نطاق درجة الحرارة ومقاومة الاهتزاز وبيئة التطبيق. |
| دعم التخصيص | اختر الموردين القادرين على تكييف معلمات الأجهزة والبرامج. |
من الأخطاء الشائعة أثناء تكامل النظام تحديد لوحة التحويل بناءً على مظهر الموصل فقط. قد تستخدم شاشتان موصلات متشابهة ولكن لهما خصائص كهربائية مختلفة تمامًا. يمكن أن تؤدي المطابقة غير الصحيحة إلى صور غير مستقرة، أو ألوان غير طبيعية، أو تلف الأجهزة.
يقدم الموردون المحترفون مثل SKY-TDM الدعم الفني لمساعدة العملاء على تحديد حلول التحويل المناسبة وفقًا لمواصفات العرض الخاصة بهم ومتطلبات المشروع.
عند تصميم نظام العرض أو ترقيته، قد يفكر المهندسون في توصيل وحدة التحكم مباشرة بلوحة LCD متوافقة أو استخدام حل تحويل الإشارة. إن فهم الاختلافات يساعد الشركات المصنعة على اتخاذ قرارات أفضل.
| عنصر المقارنة | اتصال LCD مباشر | LVDS إلى لوحة تحويل الإشارة TTL |
|---|---|---|
| مرونة الأجهزة | يقتصر على مطابقة أنواع الواجهة | يدعم الاتصال بين واجهات مختلفة |
| ترقية المنتج | قد يتطلب استبدال وحدة التحكم | يسمح للأجهزة الموجودة بمواصلة العمل |
| تكلفة التطوير | أعلى عندما تكون إعادة التصميم مطلوبة | أقل لأنه يمكن إعادة استخدام الأنظمة الحالية |
| الوقت الهندسي | دورة تطوير أطول | عملية تكامل أسرع |
| نطاق التطبيق | مناسبة لأنظمة المطابقة الجديدة | مثالية للترقيات والمشاريع المخصصة |
بالنسبة للمنتجات الجديدة ذات المكونات المتطابقة تمامًا، قد يكون الاتصال المباشر خيارًا مناسبًا. ومع ذلك، بالنسبة لترقيات المعدات، ومشاريع الاستبدال، والتطبيقات الصناعية المخصصة، فإن لوحة تحويل الإشارة LVDS إلى TTL توفر مرونة أكبر.
تعتبر هذه التقنية ذات قيمة خاصة عندما يحتاج المصنعون إلى الحفاظ على هياكل المنتجات الحالية مع تحسين أداء العرض أو إطالة عمر خدمة المعدات.
لوحة تحويل الإشارة LVDS إلى TTL هي عبارة عن جهاز واجهة إلكتروني يحول إشارات العرض LVDS إلى إشارات TTL/RGB. إنها تمكن وحدات التحكم في إخراج LVDS من التواصل مع لوحات LCD المتوافقة مع TTL.
غالبًا ما تستخدم المعدات الصناعية أجيالًا مختلفة من تكنولوجيا العرض. تعمل لوحات التحويل على حل مشكلات التوافق بين وحدات التحكم ولوحات LCD، مما يقلل من متطلبات إعادة التصميم ويحسن مرونة النظام.
لا. تتميز لوحات LCD المختلفة بدقة مختلفة ومعلمات توقيت وتعريفات موصل ومتطلبات كهربائية مختلفة. يجب أن تتوافق لوحة التحويل المناسبة مع نموذج العرض ومواصفات النظام المحددة.
قد تؤدي المطابقة غير الصحيحة إلى وميض الشاشة، أو فقدان الألوان، أو عرض صورة غير طبيعي، أو التشغيل غير المستقر، أو احتمال تلف المكونات المتصلة. يعد التحقق الفني المناسب ضروريًا قبل التثبيت.
نعم. يدعم SKY-TDM حلول العرض الصناعية المخصصة وفقًا لمتطلبات العملاء، بما في ذلك تكوين الواجهة، وتوافق شاشات LCD، والتعديلات الخاصة بالتطبيق.
تُستخدم هذه التقنية على نطاق واسع في الأتمتة الصناعية، والمعدات الطبية، وأنظمة النقل، والأجهزة المدمجة، ولوحات التحكم، والتطبيقات الأخرى التي تتطلب تكاملًا موثوقًا للعرض.
تلعب لوحة تحويل الإشارة LVDS إلى TTL دورًا مهمًا في حل تحديات توافق العرض في الأنظمة الصناعية الحديثة. ومن خلال تحويل إشارات LVDS إلى مخرجات TTL، فإنه يسمح للمصنعين بتوصيل أجيال مختلفة من الأجهزة، وتبسيط ترقيات المنتج، وتقليل تكاليف التطوير، وتحسين مرونة النظام.
بالنسبة للمهندسين الذين يعملون على المعدات الصناعية، يتطلب تحديد حل التحويل الصحيح دراسة متأنية لمواصفات شاشات الكريستال السائل، وتوافق الإشارة، وبيئة التشغيل، ومتطلبات التخصيص. يجب أن توفر لوحة التحويل الموثوقة نقلًا مستقرًا وتوافقًا قويًا وأداءً طويل المدى.
سكاي-TDMمتخصصة في حلول العرض الصناعية وتوفر منتجات موثوقة من LVDS إلى TTL Signal Conversion Board المصممة لمتطلبات التطبيقات المختلفة. بفضل الخبرة التقنية الاحترافية وإمكانيات الدعم المخصصة، تساعد SKY-TDM العملاء على تحقيق تكامل العرض الفعال والمستقر.
إذا كنت تبحث عن حل يمكن الاعتماد عليه من لوحة تحويل الإشارة LVDS إلى TTL لمشروع العرض الصناعي الخاص بك، فيمكن أن توفر SKY-TDM المساعدة الاحترافية والخيارات المخصصة. لو سمحتاتصل بنااليوم لمناقشة متطلباتك والعثور على حل تحويل العرض المناسب لتطبيقك.
