وحدات LCD + لوحات تشغيل LCD + لوحات اللمس + الكابلات المتنوعة + المكونات الهيكلية الميكانيكية
لقد أصبح هذا التكامل الشامل مطلبًا أساسيًا للمشاريع المخصصة، مما يمثل تحولًا بعيدًا عن الاعتماد التقليدي على وحدات شاشات الكريستال السائل المستقلة. في الماضي، كانت معظم المشاريع تتطلب فقط مكونات فردية، مثل لوحات اللمس المنفصلة أو وحدات LCD المستقلة. ومع ذلك، مع تطور الصناعة، أصبح تكامل الموارد عاملاً حاسماً في بدء المشروع.
عندما يتم الحصول على هذه المكونات وتجميعها من موردين مختلفين، غالبًا ما تنشأ مشكلات مثل توافق المكونات وتخطيط المساحة الداخلية وعمليات التجميع، مما يؤدي إلى عدم تطابق المنتج. وهذا تحدٍ فريد متأصل في المشاريع المخصصة.
سكاي-TDMتم تصميم منتجات شركة ’s في المقام الأول لتلبية احتياجات المشاريع المخصصة في التطبيقات الصناعية والطبية وأكشاك الخدمة الذاتية وتطبيقات النقل بالسكك الحديدية. نحن نقدم حلول متكاملة تعمل باللمس والعرض لحل مشكلات التوافق والمطابقة طوال دورة حياة المشروع.

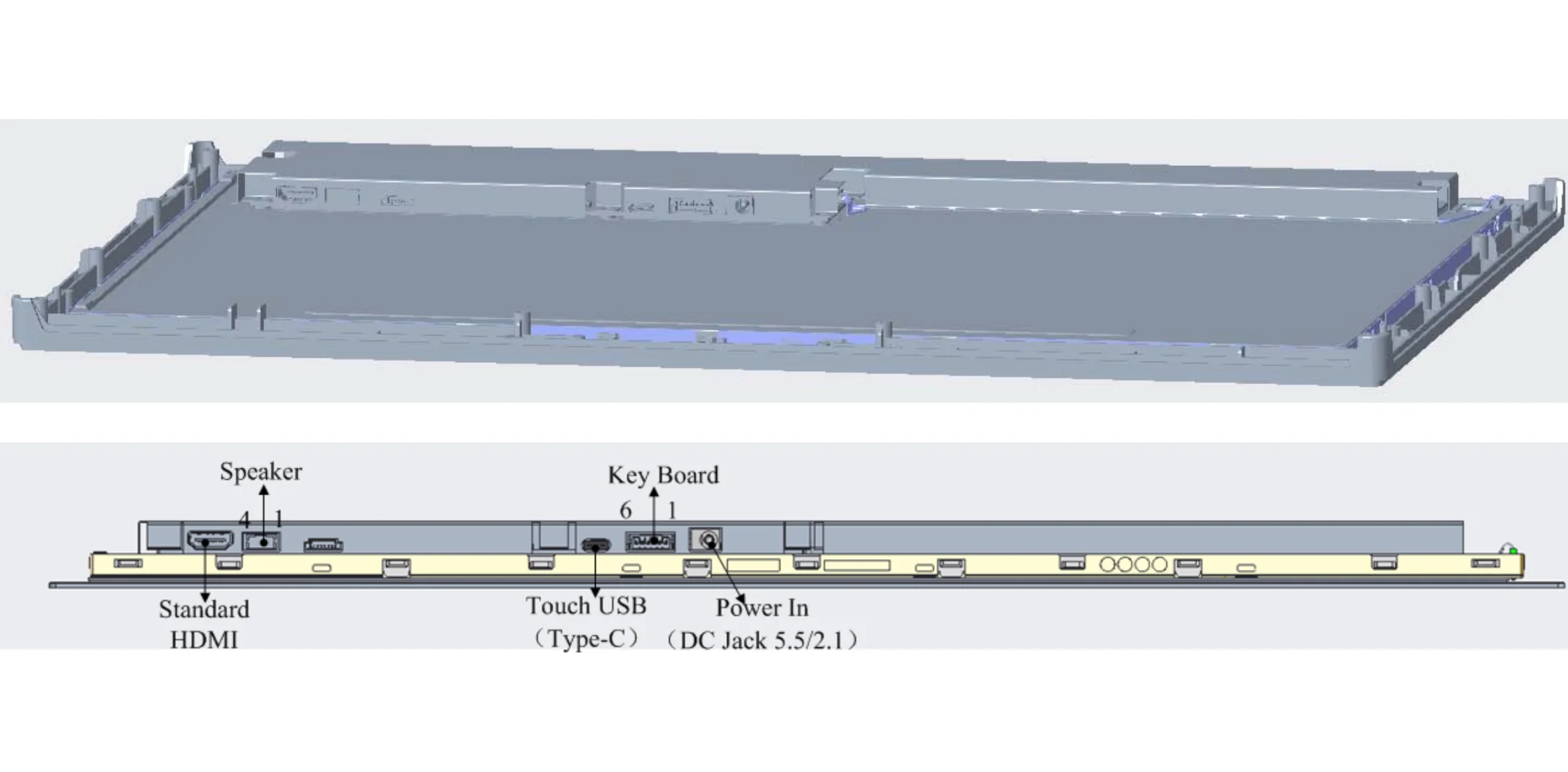

هذه شاشة LCD مقاس 21.5 بوصة مزودة بوظيفة اللمس، وتدمج وحدة LCD ولوحة اللمس السعوية PCAP ونظام لوحة التشغيل في بنية عرض واحدة. يحتاج العملاء فقط إلى توفير مصدر طاقة تيار مستمر بجهد 12 فولت وإشارة إدخال HDMI لنشره في أجهزتهم، مما يلغي الحاجة إلى لوحة تشغيل خارجية.
الميزات الرئيسية:
· حجم الشاشة 21.5 بوصة
· دقة الوضوح العالي الكامل 1920 × 1080
· PCAP 10 نقطة تعمل باللمس بالسعة
· واجهة إدخال الفيديو HDMI
· واجهة لمس USB من النوع C
· معالجة سطحية اختيارية AG (مضادة للوهج) وAF (مضادة لبصمات الأصابع).
· مكبر صوت مدمج

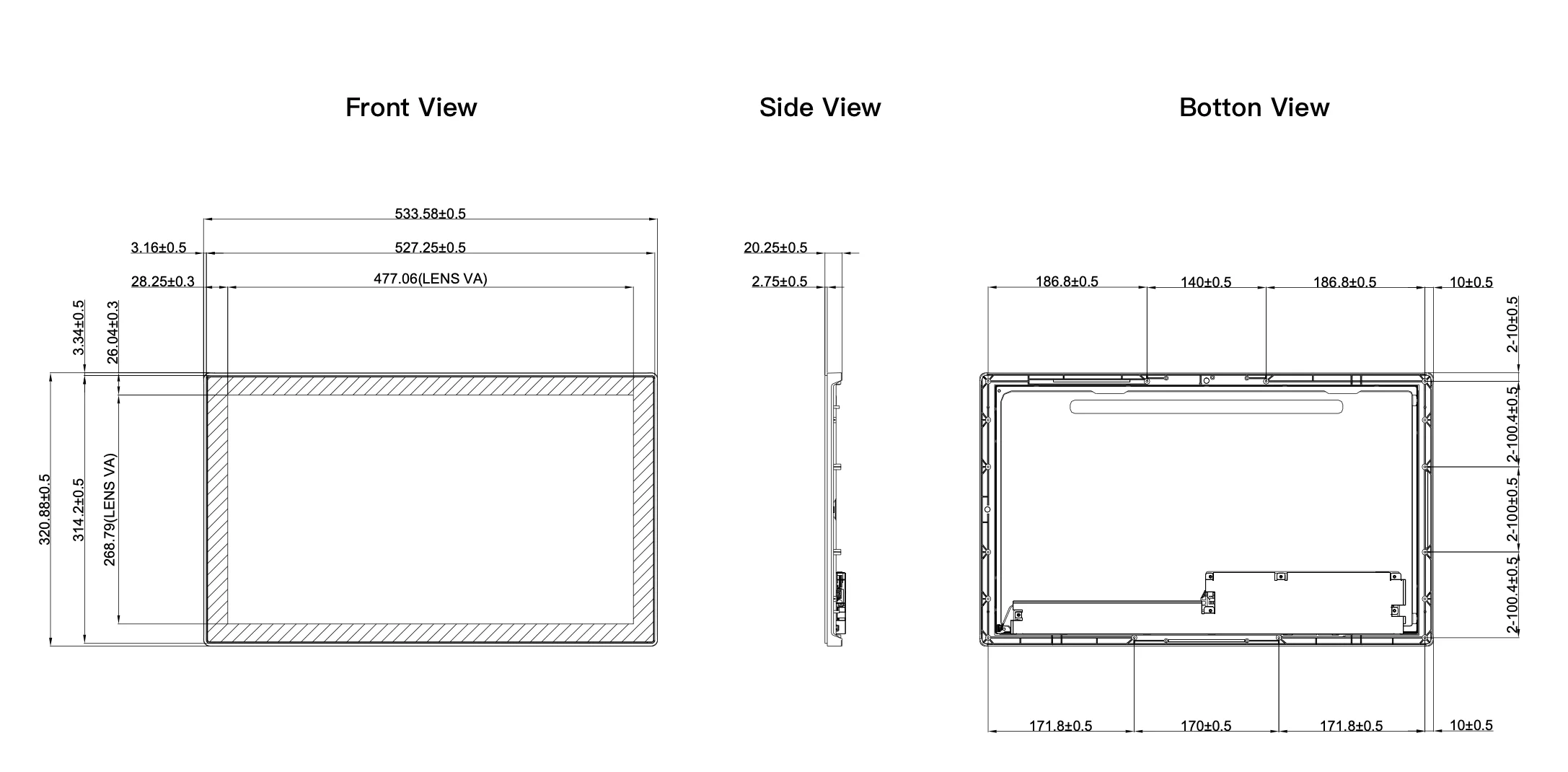

يبلغ استهلاك الطاقة النموذجي 26.26 واط، وأبعاد المنتج الإجمالية 533.58 × 320.88 × 20.25 ملم.
الغرض الأساسي من التكامل هو تقليل عدد المكونات المستقلة وتبسيط عملية تثبيت بنية العرض.
من المحتمل أن تؤدي شاشات العرض المدمجة إلى خفض تكاليف النظام الإجمالية. فهي تساعد على تحسين كفاءة شراء المكونات، وتقليل الحاجة إلى الكابلات والموصلات، وتبسيط عمليات التجميع، وتقليل جهود التنسيق الهندسي، وتقصير وقت تكامل نظام العرض. تعمل هذه التحسينات على تقليل تكاليف العمالة الخفية بشكل فعال. ومع ذلك، يعتمد التخفيض الفعلي في التكلفة على بنية العرض الأصلية وحجم الإنتاج ومتطلبات التخصيص.
نعم، فهو يخلق المزيد من الفرص للتصميم الميكانيكي المدمج. عند الحاجة إلى تثبيت لوحات تشغيل شاشة العرض المستقلة خلف لوحة LCD أو بجانبها، يجب حجز مساحة إضافية للوحة PCB والكابلات.
ومن خلال الدمج المباشر للمكونات الإلكترونية للشاشة ذات الصلة في بنية الشاشة، ليست هناك حاجة لتخصيص مساحة للوحة التشغيل والكابلات المرتبطة بها.
يعد تحسين المساحة هذا عمليًا بشكل خاص لمحطات الخدمة الذاتية، حيث يتم تركيب الشاشة عادةً مباشرة على الجزء الأمامي من العلبة.

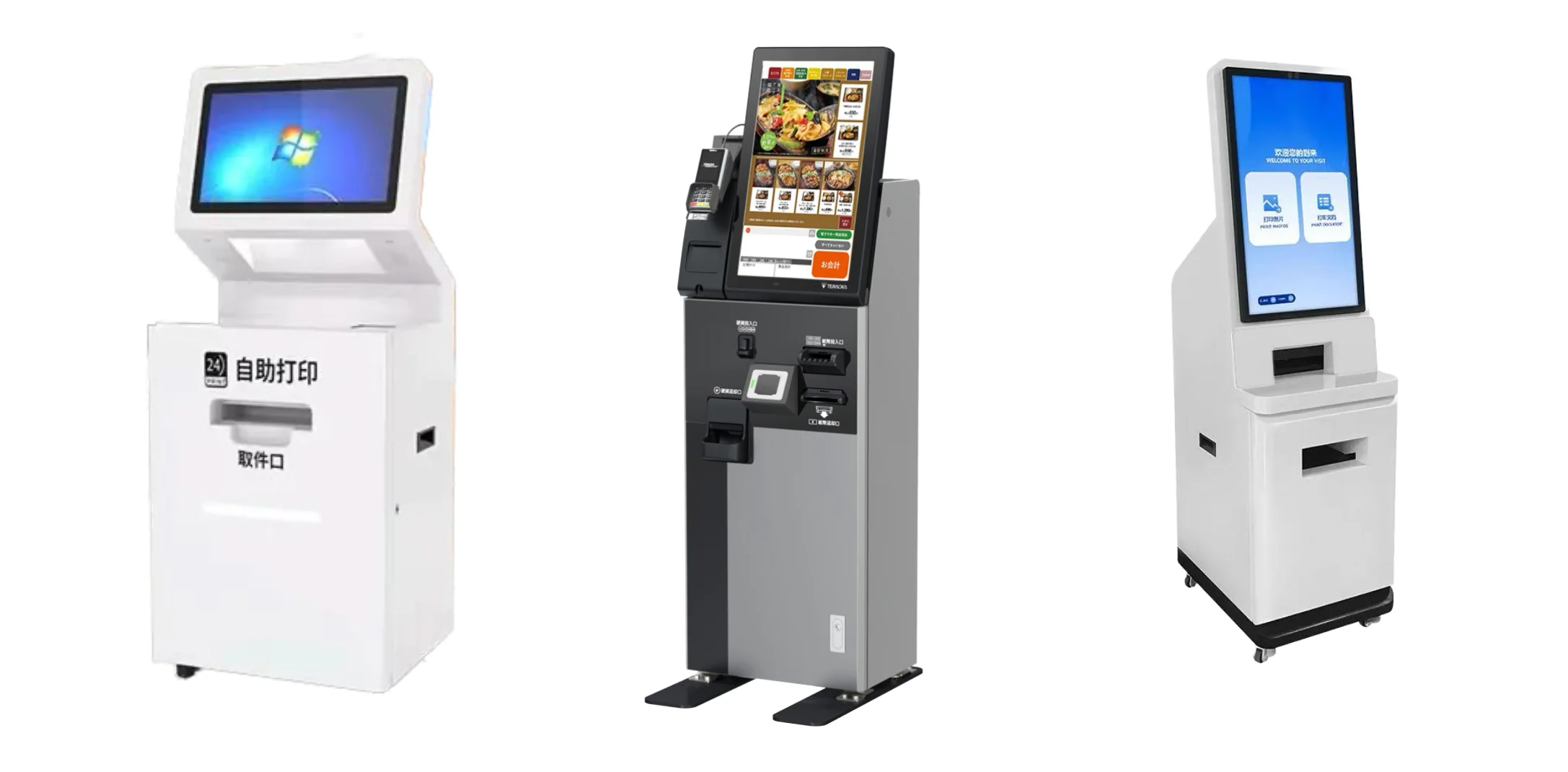

محطات الخدمة الذاتية هي سيناريو التطبيق الأكثر تمثيلاً لـ "Touch + Display Integration".
توفر شاشة اللمس عالية الدقة مقاس 21.5 بوصة مساحة عرض واسعة لتقديم تدفق المستخدم بالكامل بسلاسة: عرض القائمة ← اختيار المنتج ← تأكيد الطلب ← الدفع والتسوية ← طباعة الإيصالات.
يمكن تطبيق نفس مفهوم تصميم العرض على أجهزة الخدمة الذاتية الأخرى:
· أكشاك الطلب الذاتي: تتيح شاشات اللمس الكبيرة للمستخدمين تصفح المنتجات بالكامل وإدارة الطلبات وإكمال المعاملات دون أي مساعدة من الموظفين.
· محطات الدفع: يمكن للشاشة دمج تعليمات التشغيل ومعلومات المعاملات وتفاعلات اللمس في واجهة واحدة تواجه المستخدم.
· آلات البيع: يمكن استخدام واجهة اللمس لعرض معلومات المنتج والمحتوى الترويجي واختيار المنتج وإرشادات الدفع.
· محطات إصدار التذاكر وتسجيل الوصول: يمكن لشاشات العرض التفاعلية توجيه المستخدمين خلال اختيار الوجهة أو استعلامات الحجز أو طباعة التذاكر أو إجراءات تسجيل الوصول.
· طابعات الخدمة الذاتية: يمكن لشاشة اللمس تسهيل اختيار المستندات ومعاينة المحتوى وإعدادات خيارات الطباعة ووظائف الدفع.
أحد التحديات الرئيسية في تطوير معدات شاشات اللمس هو ضمان عمل لوحة اللمس ووحدة LCD ووحدة التحكم في لوحة التشغيل والهيكل الميكانيكي معًا بسلاسة.
يعتبر هذا النهج المتكامل مناسبًا بشكل خاص لمصنعي المعدات ذات الإنتاج الضخم. في مثل هذه الحالات، يعد اتساق العرض وكفاءة التثبيت وتنسيق سلسلة التوريد ذات أهمية قصوى. وبأخذ منتجنا مقاس 21.5 بوصة كمثال، فهو يوضح كيف يمكن دمج شاشة LCD ولوحة اللمس وإلكترونيات السائق في بنية وحدة عرض واحدة. كما أنه يلبي متطلبات الموثوقية في ظل ظروف مختلفة، بما في ذلك درجة الحرارة، والاهتزاز، والصدمات الحرارية، ودورة الطاقة، وESD.
بالنسبة لعملاء OEM، يمثل تصميم المنتج التعاوني هذا الحل النهائي. وهذا يعني أنه منذ البداية، تم تصميم حل العرض بأكمله كجزء لا يتجزأ من المعدات، بدلاً من معاملته كمكون معزول لشاشات الكريستال السائل.
يرجى الاتصالسكاي-TDM. سيساعد فريقنا في التقييم ويوفر حل العرض المتكامل المثالي (LCD + لوحة التشغيل + لوحة اللمس) المصمم خصيصًا لمشروعك.
