تتطلب العديد من مشاريع العرض الصناعية تحويل مخرجات الفيديو القياسية للكمبيوتر — HDMI أو VGA أو DVI — إلى إشارات LVDS التي تحرك لوحات TFT LCD الصناعية. في حين أن اللوحات متعددة الواجهات تدعم DP وType-C وeDP، فإن معظم معدات المصانع (أجهزة PLC وأجهزة الكمبيوتر الصناعية ووحدات التحكم القديمة) لا تزال تستخدم HDMI أو VGA أو DVI كمخرجات أساسية.

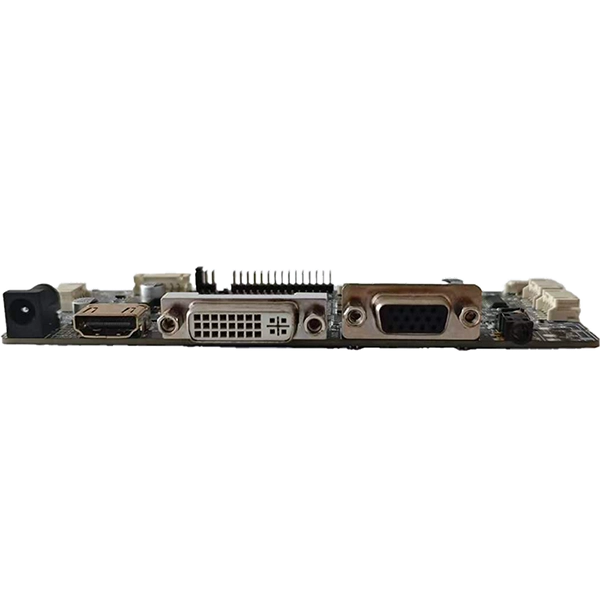

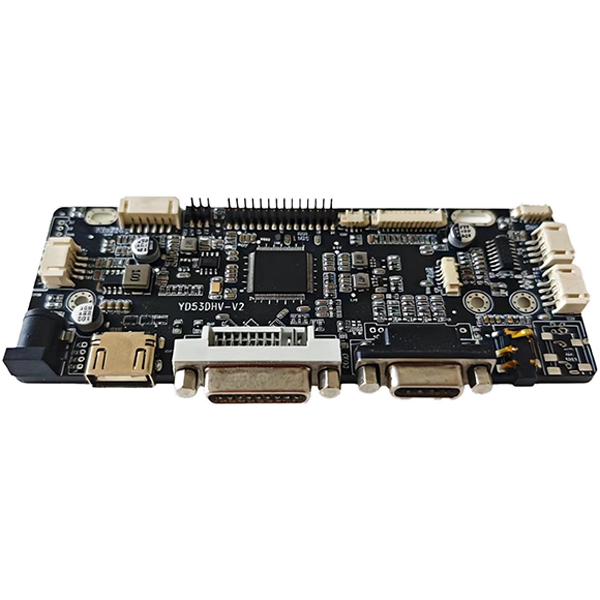

سكاي-TDMلوحة تحكم HDMI وVGA وDVI إلى LVDS الصناعية LCDيعالج هذه الحاجة المحددة. فهو يقبل مصادر الفيديو الثلاثة الأكثر شيوعًا الموجودة في أجهزة الكمبيوتر الصناعية ويقوم بتشغيل لوحات LVDS دون الحاجة إلى محولات DP إلى HDMI أو كابلات تحويل من النوع C --- مما يوفر التكلفة ويقلل نقاط الفشل المحتملة في سلسلة الإشارة.
لقد قمنا بتزويد هذه اللوحة لمصنعي المعدات من أجل ترقيات لوحة HMI، واستبدال شاشات عرض ماكينات CNC، وتكامل عرض العربات الطبية حيث تحتاج مخرجات الفيديو القياسية إلى الاتصال باللوحات الصناعية LVDS. بالنسبة للعملاء الذين يستخدمون بالفعل مصادر HDMI أو VGA أو DVI ولوحات LVDS، توفر هذه اللوحة حلاً مباشرًا دون الدفع مقابل ميزات DP أو Type-C أو eDP غير المستخدمة.
- يدعم HDMI أجهزة الكمبيوتر الصناعية الحديثة والأنظمة المدمجة
- يتصل VGA بوحدات التحكم القديمة والأجهزة القديمة
- يوفر DVI مسار الإشارة الرقمية لمحطات العمل الصناعية
- عدم وجود دعم DP أو Type-C يعني انخفاض تكلفة التطبيقات القياسية
- يدعم مخرجات LVDS أحادية/ثنائية القناة حتى1920×1080 @ 60 هرتز
- متوافق مع لوحات LVDS 6 بت و8 بت و10 بت
- يمكن اختيار جهد اللوحة (3.3 فولت/5 فولت/12 فولت) لمختلف موديلات شاشات الكريستال السائل
- معلمات توقيت قابلة للتعديل للمتطلبات الخاصة باللوحة
- تصميم EMI منخفض يقلل من التداخل مع المعدات القريبة
- مدخل تيار مستمر واسع (8-25 فولت) لأنظمة الطاقة الصناعية 12 فولت أو 24 فولت
- برنامج تشغيل الإضاءة الخلفية المتكامل مع التحكم في سطوع PWM
- إخراج صورة مستقر في ظل تقلبات طاقة المصنع

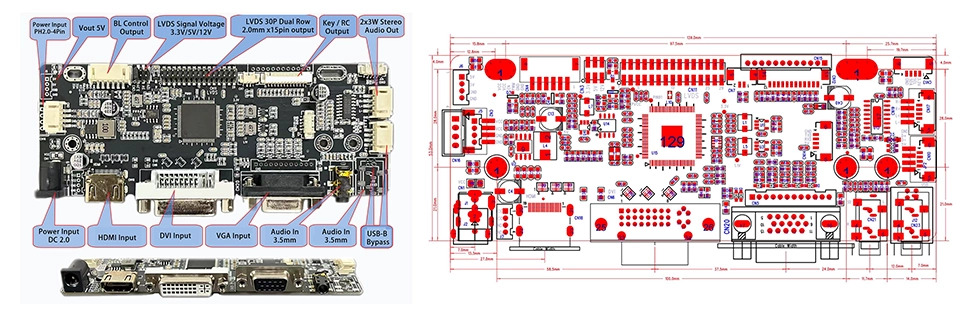

- يتوافق موصل الإخراج القياسي JST 2x15 LVDS مع كابلات اللوحة المشتركة
- حجم ثنائي الفينيل متعدد الكلور صغير الحجم يناسب معظم حاويات العرض الصناعية
- حل اللوحة الواحدة يلغي صناديق المحولات الخارجية
- توريد دورة حياة طويلة الأجل لإنتاج معدات متعددة السنوات
| دبوس | إشارة | دبوس | إشارة |
| 1 | VCC (3.3/5/12 فولت) | 2 | VCC (3.3/5/12 فولت) |
| 3 | VCC (3.3/5/12 فولت) | 4 | نورث كارولاينا |
| 5 | أرض | 6 | أرض |
| 7 | TXO0- | 8 | تكسو0+ |
| 9 | TXO1- | 10 | تكسو1+ |
| 11 | TXO2- | 12 | تكسو2 + |
| 13 | أرض | 14 | أرض |
| 15 | TXOCLK- | 16 | تكسوسلك+ |
| 17 | TXO3- | 18 | تكسو3+ |
| 19 | TXE0- | 20 | تي اكس اي0 + |
| 21 | TXE1- | 22 | تي إكس إي 1+ |
| 23 | TXE2- | 24 | تي إكس إي 2+ |
| 25 | أرض | 26 | أرض |
| 27 | تكسيكلك- | 28 | تكسيكلك+ |
| 29 | TXE3- | 30 | تي إكس إي 3+ |
| دبوس | إشارة |
| 1 | أرض |
| 2 | أرض |
| 3 | بوم |
| 4 | تشغيل/إيقاف |
| 5 | 12 فولت |
| 6 | 12 فولت |
تم تصميم لوحة تحكم HDMI وVGA وDVI إلى LVDS الصناعية LCD بشكل أساسي للتطبيقات الصناعية، مما يوفر استقرارًا استثنائيًا. يتم استخدامها على نطاق واسع في مختلف الصناعات، بما في ذلك لوحات HMI للأتمتة الصناعية، ومحطات تشغيل ماكينات CNC، ومعدات التشخيص الطبي ومراقبة المرضى، وأجهزة الكمبيوتر اللوحية الصناعية ووحدات التحكم المدمجة، وشاشات اللمس ذات الإطار المفتوح، وأكشاك الخدمة الذاتية والمحطات التفاعلية، وأنظمة نقاط البيع بالتجزئة، وشاشات النقل على متن الطائرة، ومعدات إنتاج المصانع الذكية.
ما هي لوحة التحكم التي تناسب مشروعك؟
تقدم SKY-TDM لوحتي تحكم LCD صناعيتين. إليك كيفية الاختيار:
اختر هذه اللوحة (HDMI/VGA/DVI إلى LVDS) إذا:
- مصادر الفيديو الخاصة بك هي HDMI أو VGA أو DVI فقط (لا يلزم وجود DP/Type-C)
- تستخدم لوحة LCD واجهة LVDS (لا توجد لوحات eDP)
- أنت بحاجة إلى حل محسّن من حيث التكلفة للتطبيقات الصناعية القياسية
- تريد تجنب الدفع مقابل ميزات DP Alt Mode أو Type-C أو eDP
- أنت تقوم بترقية المعدات الموجودة التي تحتوي بالفعل على مخرجات HDMI/VGA/DVI
اختر اللوحة متعددة الواجهات (HDMI/DP/VGA/Type-C إلى LVDS/eDP) إذا:
- يتضمن نظامك مصادر فيديو DisplayPort أو USB Type-C
- أنت بحاجة إلى دعم لوحة eDP
- أنت تقوم بتطوير منصة جديدة ذات متطلبات إدخال فيديو متعددة
- يتطلب تطبيقك دعم دقة 4K
- أنت بحاجة إلى أقصى قدر من المرونة في الواجهة للتدقيق في المستقبل
بالنسبة لمعظم تطبيقات الأتمتة الصناعية والطبية وتطبيقات الأكشاك مع مخرجات الكمبيوتر القياسية ولوحات LVDS، توفر هذه اللوحة التوازن الأمثل بين الوظيفة والتكلفة.
✔ موثوقية من الدرجة الصناعية
تم تصميمه بمكونات إلكترونية متميزة لضمان التشغيل المستقر وطويل الأمد في البيئات الصناعية القاسية.
✔ النظام البيئي للعرض الشامل
نحن نقدم لوحات LCD، وشاشات اللمس، ولوحات التحكم، والربط البصري، وكابلات العرض المخصصة، مما يتيح الشراء من مصدر واحد لمجموعة الشاشة بأكملها.
✔ تخصيص OEM وتصنيع التصميم الشخصي الشامل
يدعم فريقنا احتياجات التخصيص الخاصة بك بشكل كامل. يمكننا تخصيص المظهر المادي للمنتج، والواجهات، وكابلات الإشارة، وإدخال/إخراج الطاقة وفقًا لمتطلباتك المحددة.
✔ إمدادات مستقرة على المدى الطويل
تمنع الإدارة الصارمة لقائمة المواد (BOM) التقادم المفاجئ للمكونات، وهو أمر بالغ الأهمية للأجهزة الصناعية التي تتطلب دعم الإنتاج لعدة سنوات.
✔ دعم هندسي مخصص
سيقوم فريقنا بالمتابعة معك بدءًا من مرحلة التحقق من صحة النموذج الأولي وحتى الإنتاج الضخم، وتتبع مشكلات الاختبار بشكل مستمر وتقديم الحلول التقنية.
تخضع جميع لوحات تحكم HDMI وVGA وDVI إلى LVDS الصناعية LCD لعمليات فحص موحدة ومجموعة شاملة من إجراءات الاختبار الصارمة. نقوم بإجراء التحقق الوظيفي الكامل بنسبة 100%، واختبار سلامة الإشارة واستقرار الإخراج، واختبار الاحتراق المستمر (متوفر عند الطلب)، واختبارات دورة استقرار مصدر الطاقة، والتحقق الكامل من اتصال الواجهة. تضمن هذه الخطوات سهولة الاستخدام وسلامة كل منتج قبل الشحن. يقلل فحص الجودة الصارم لدينا من مخاطر الأعطال الميدانية لمصنعي المعدات الأصلية للمعدات الصناعية في تطبيقات المستخدم النهائي.
ج: تركز هذه اللوحة على مدخلات HDMI وVGA وDVI مع مخرج LVDS --- الواجهات الثلاث الأكثر شيوعًا الموجودة في أجهزة الكمبيوتر الصناعية ووحدات التحكم القديمة. فهو يوفر حلاً محسّنًا من حيث التكلفة للتطبيقات القياسية التي لا تتطلب DP وType-C وeDP.
ج: تم تحسين هذه اللوحة لألواح LVDS الصناعية حتى1920×1080 @ 60 هرتز. بالنسبة إلى التطبيقات بدقة 4K أو أعلى مع لوحات eDP، نوصي بلوحة متعددة الواجهات لدينا والتي تدعم مخرجات eDP.
ج: نعم. تدعم اللوحة نطاقًا واسعًا من مدخلات التيار المستمر8 فولت إلى 25 فولتمما يجعله متوافقًا مع أنظمة الطاقة الصناعية 12 فولت و24 فولت والتي توجد عادة في أتمتة المصانع والمعدات الطبية.
ج: يرجى تقديم رقم طراز لوحة LCD الخاصة بك. سيقوم فريقنا الهندسي بالتحقق من تعيين دبوس LVDS، وجهد اللوحة، ومعلمات التوقيت، وتوافق الدقة. يمكننا أيضًا توفير كابلات LVDS المطابقة.
ج: نعم. نحن ندعم تكامل واجهة اللمس لكل من شاشات PCAP وشاشات اللمس المقاومة عبر USB أو I²C أو UART. يمكن إقران اللوحة بوحدة التحكم التي تعمل باللمس كجزء من حل العرض الكامل.
ج: تم تصميم هذه اللوحة بمصادر مكونات طويلة المدى للمعدات الصناعية التي تتطلب من 8 إلى 15 عامًا من دعم الإنتاج. نحن نحافظ على رقابة صارمة على BOM لمنع التقادم المفاجئ للمكونات.
ج: نعم. نقوم بتخصيص البرامج الثابتة لتناسب توقيت لوحة LCD ودقتها ومعلمات التشغيل المحددة. وهذا يضمن تكامل التوصيل والتشغيل مع لوحة العرض الخاصة بك.
هل تقوم بتوفير لوحات تحكم LCD صناعية يمكن الاعتماد عليها لمشروع العرض المضمن الخاص بك؟
سواء كنت تحتاج إلى لوحات تشغيل HDMI/VGA/DVI قياسية إلى LVDS أو مجموعات عرض مخصصة بالكامل، فإن فريق SKY-TDM الهندسي يدعم مشروعك بدءًا من المفهوم الأولي وحتى التصنيع الضخم.
يرجى تقديم التفاصيل التالية ضمن استفسارك:
• رقم طراز لوحة LCD الدقيق
• حجم العرض والدقة الأصلية
• واجهات إدخال الفيديو المطلوبة
• مواصفات جهد التشغيل
• نوع شاشة اللمس (إن أمكن)
• التطبيق المستهدف وبيئة التشغيل
• كمية الطلب السنوية المقدرة
• متطلبات التخصيص التفصيلية
سيقوم مهندسونا بتقييم المواصفات الخاصة بك وتقديم توصيات الأجهزة المطابقة والرسومات الفنية وعروض الأسعار التنافسية في غضون 24 ساعة.
