غالبًا ما تتطلب المعدات الصناعية واجهات فيديو مختلفة اعتمادًا على النظام الأساسي لأجهزة العميل. عادةً ما تدعم لوحات تحكم LCD التقليدية واجهة لوحة واحدة فقط، مما يجبر المهندسين على إعادة تصميم الأجهزة أو شراء لوحات تحكم متعددة لمشاريع مختلفة.

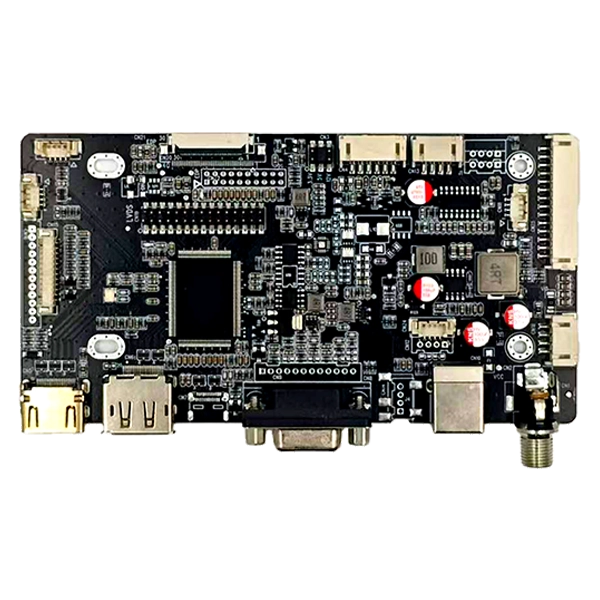

سكاي-TDMHDMI وDP وVGA ونوع C إلى لوحة إعلانية لواجهة LVDS EDPيزيل هذه القيود عن طريق التكاملHDMI ومنفذ DisplayPort وVGA ومنفذ USB من النوع Cمدخلات الفيديو معلفدس و إدبعرض النواتج على ثنائي الفينيل متعدد الكلور من الدرجة الصناعية.
سواء كنت تقوم بتطوير واجهة HMI جديدة، أو ترقية المعدات القديمة أو دمج شاشة عرض مضمنة في الآلات الصناعية، فإن لوحة تحكم واحدة تدعم تكوينات LCD المتعددة مع تقليل الوقت الهندسي وتكلفة المخزون وتعقيد المنتج.
تم تصميم اللوحة للتطبيقات الصناعية طويلة المدى، وتوفر جودة صورة ثابتة وخيارات طاقة مرنة وواجهات طرفية شاملة لمصنعي معدات OEM ومتكاملي الأنظمة.

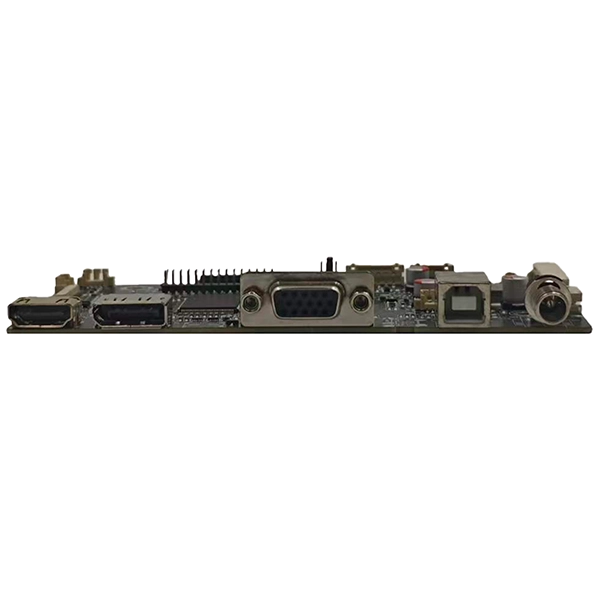

تدمج لوحة Interface AD هذه خيارات إدخال متعددة وهي متوافقة تمامًا مع مصادر الفيديو الأكثر شيوعًا اليوم:HDMI، وDisplayPort (DP)، وVGA، وUSB Type-C (وضع DP Alt). يتيح ذلك للعملاء التبديل بسهولة بين الأنظمة الأساسية المضيفة المختلفة دون الحاجة إلى لوحات تحويل إضافية.
تتوافق لوحة الإعلانات ذات واجهة HDMI وDP وVGA وType C إلى LVDS EDP تمامًا مع معايير واجهة LCD السائدة. تتضمن خيارات إخراج العرض المتاحة LVDS ثنائي القناة 8 بت، وeDP 20 سنًا، وeDP FPC 30 سنًا، وeDP FPC 40 سنًا. وهي مناسبة بشكل مثالي لمجموعة واسعة من وحدات TFT LCD الصناعية، بدءًا من الشاشات مقاس 7 بوصات وحتى شاشات العرض كبيرة الحجم.
على عكس لوحات العرض المخصصة للمستهلكين، تم تصميم لوحة الإعلانات ذات واجهة HDMI وDP وVGA وType-C إلى LVDS EDP خصيصًا للتطبيقات الصناعية ذات المواصفات العالية والمتطلبة. تشتمل ميزات أجهزته الأساسية على جهد إدخال تيار مستمر واسع (8 فولت-25 فولت)، تصميم طاقة صناعية منخفض التموج، وحماية معززة من ESD (التفريغ الكهروستاتيكي)، واستخدام مكونات من الدرجة الصناعية لضمان تشغيل مستقر على المدى الطويل. وهي مناسبة بشكل خاص للبيئات المعقدة مثل الإعدادات الخارجية وظروف درجات الحرارة المرتفعة، مما يضمن استقرار العرض بشكل ثابت.
تُستخدم لوحة الإعلانات HDMI وDP وVGA والنوع C إلى LVDS EDP Interface AD على نطاق واسع في المنتجات الصناعية التي تعمل في البيئات المعقدة. تتضمن سيناريوهات التطبيق النموذجية محطات HMI الصناعية، وشاشات اللمس ذات الإطار المفتوح، وواجهات ماكينات CNC، ومعدات التشخيص الطبي، وأنظمة رؤية الماكينة.
كل مشروع عرض فريد من نوعه. نحن نقدم خدمات دعم فني شاملة، بما في ذلك التحقق من توافق لوحة LCD، وتحسين البرامج الثابتة، وتعديل EDID (بيانات تعريف العرض الموسعة)، وضبط معلمات الإضاءة الخلفية، وتصميم كابل LVDS وeDP المخصص، وطباعة شعار PCB. سواء كان مشروعك يتطلب لوحة تحكم قياسية أو حلاً مخصصًا بالكامل، توفر SKY-TDM دعمًا هندسيًا احترافيًا في كل مرحلة من مراحل دورة حياة المنتج.

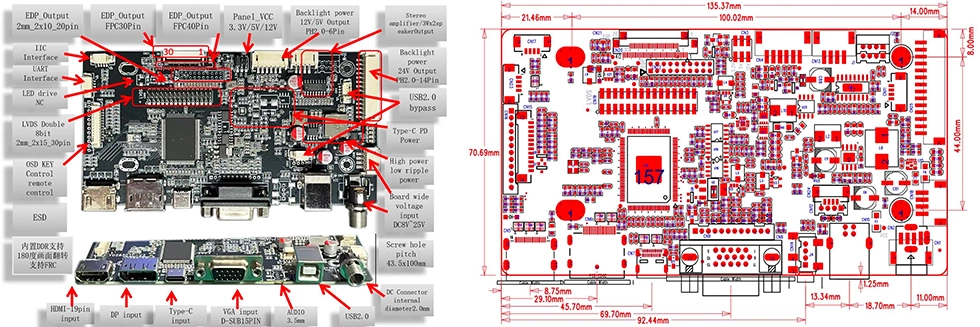

| غرض | مواصفة |
| إدخال الفيديو | HDMI، منفذ العرض (DP)، VGA، النوع C |
| عرض الإخراج | فدس، إدب (20pin/30pin/40pin) |
| جهد اللوحة | 3.3 فولت/5 فولت/12 فولت |
| إخراج الإضاءة الخلفية | 5 فولت/12 فولت/24 فولت |
| صوتي | مضخم صوت 3 وات × 2 |
| جهد الإدخال | 8 ~ 28 فولت |
| درجة حرارة التشغيل | -20 درجة مئوية إلى 80 درجة مئوية |
| دبوس | إشارة | دبوس | إشارة |
| 1 | في سي سي (3.3/5/12 فولت) | 2 | في سي سي (3.3/5/12 فولت) |
| 3 | في سي سي (3.3/5/12 فولت) | 4 | نورث كارولاينا |
| 5 | أرض | 6 | أرض |
| 7 | TXO0- | 8 | تكسو0+ |
| 9 | TXO1- | 10 | تكسو1+ |
| 11 | TXO2- | 12 | تكسو2 + |
| 13 | أرض | 14 | أرض |
| 15 | TXOCLK- | 16 | تكسوسلك+ |
| 17 | TXO3- | 18 | تكسو3+ |
| 19 | TXE0- | 20 | تي اكس اي0 + |
| 21 | TXE1- | 22 | تي إكس إي 1+ |
| 23 | TXE2- | 24 | تي إكس إي 2+ |
| 25 | أرض | 26 | أرض |
| 27 | تكسيكلك- | 28 | تكسيكلك+ |
| 29 | TXE3- | 30 | تي إكس إي 3+ |
| دبوس | إشارة | دبوس | إشارة |
| 1 | نورث كارولاينا | 2 | أرض |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | أرض | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | أرض |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | أرض | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | أرض |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | أرض | 18 | في سي سي (3.3/5/12 فولت) |
| 19 | في سي سي (3.3/5/12 فولت) | 20 | في سي سي (3.3/5/12 فولت) |
| 21 | في سي سي (3.3/5/12 فولت) | 22 | نورث كارولاينا |
| 23 | أرض | 24 | أرض |
| 25 | أرض | 26 | أرض |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | بك-PWM | 34 | BK_EN |
| 35 | نورث كارولاينا | 36 | نورث كارولاينا |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | نورث كارولاينا |
| دبوس | إشارة | دبوس | إشارة |
| 1 | نورث كارولاينا | 2 | أرض |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | أرض | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | أرض |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | أرض | 12 | في سي سي (3.3/5/12 فولت) |
| 13 | في سي سي (3.3/5/12 فولت) | 14 | نورث كارولاينا |
| 15 | أرض | 16 | أرض |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | نورث كارولاينا |
| 25 | نورث كارولاينا | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | نورث كارولاينا |
| دبوس | إشارة | دبوس | إشارة |
| 1 | في سي سي (3.3/5/12 فولت) | 2 | في سي سي (3.3/5/12 فولت) |
| 3 | أرض | 4 | أرض |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | أرض | 14 | أرض |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | أرض | 18 | أرض |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| دبوس | إشارة |
| 1 | أرض |
| 2 | أرض |
| 3 | بوم/فادج |
| 4 | تشغيل/إيقاف |
| 5 | +12 فولت/5 فولت |
| 6 | +12 فولت/5 فولت |
إن توريد الأجهزة هو مجرد الأساس؛ الخدمة هي ضمان النجاح على المدى الطويل. تلتزم SKY-TDM بتسريع إطلاق مشروعك وحل تحديات سلسلة التوريد الخاصة بك بشكل كامل. نحن نقدم الدعم الأساسي التالي:
- دورة حياة المنتج الطويلة:قدرات الإنتاج الضخم مستقرة وموثوقة.
- الدعم الفني الشامل:المساعدة في اختبار توافق شاشات الكريستال السائل وكابلات الإشارة المخصصة.
- نموذج الإنتاج المرن:انخفاض موك (الحد الأدنى لكمية الطلب) والاستجابة الفنية السريعة.
- حلول العرض الشاملة:يتم شحن شاشات اللمس ولوحات LCD كمجموعة متطابقة لتلبية الاحتياجات المتنوعة.
ج: نعم. وهو متوافق مع لوحات TFT LCD الصناعية التي تتميز بواجهات LVDS أو eDP. يمكننا أن نوصي بالموصلات والبرامج الثابتة المناسبة بناءً على طراز اللوحة المحدد لديك.
ج: يدعم المجلسHDMI وDisplayPort وVGA وUSB من النوع C(مع وضع DP Alt)، مما يضمن التوافق الواسع مع مختلف أجهزة الكمبيوتر الصناعية والأنظمة المدمجة.
ج: نعم. نحن نقدم خدمات شاملة لتخصيص البرامج الثابتة، بما في ذلك تعديلات التوقيت، وتكوين EDID (بيانات تعريف العرض الموسعة)، وتخصيص شعار التمهيد، وتحسين معلمات اللوحة.
ج: تدعم لوحة التحكم نطاقًا واسعًا من إدخالات التيار المستمر8 فولت إلى 25 فولتمما يجعلها متوافقة تمامًا مع أنظمة إمداد الطاقة الصناعية 12 فولت و24 فولت.
ج: نعم. نقوم بتصنيع كابلات LVDS وكابلات eDP FPC وكابلات الإضاءة الخلفية وأحزمة الطاقة المخصصة لضمان تكامل التوصيل والتشغيل لعملائنا.
ج: نعم. نحن ندعم طباعة شعار PCB بالشاشة الحريرية، وتخصيص البرامج الثابتة، وتعديلات الموصل، وتجميعات الكابلات، وخدمات تطوير ODM الكاملة.
ج: يدعم إخراج LVDS ما يصل إلى1920×1080 @ 60 هرتز(ثنائي القناة 8 بت). يدعم إخراج eDP ما يصل إلى3840×2160 @ 60 هرتز(4K UHD)، حسب مواصفات اللوحة وجودة الكابل. بالنسبة لتطبيقات 4K، نوصي باستخدام واجهة eDP للحصول على النطاق الترددي الأمثل.
ج: نعم. تدعم اللوحة تدوير الصورة بمقدار 180 درجة عبر تكوين البرامج الثابتة. بالنسبة للتدوير بمقدار 90 درجة/270 درجة (الوضع الرأسي)، يمكننا تخصيص البرنامج الثابت بناءً على متطلبات اللوحة والتطبيق لديك. يرجى تحديد متطلبات التوجه الخاص بك عند تقديم الطلب.
تبحث عن موثوقةHDMI وDP وVGA ونوع C إلى لوحة إعلانية لواجهة LVDS EDPلمشروع العرض المضمن التالي؟
للتوصية بالحل الأنسب، يرجى تقديم المعلومات التالية عند إجراء استفسار:
- رقم طراز لوحة LCD
- واجهة إدخال الفيديو المطلوبة (HDMI أو DP أو VGA أو USB Type-C)
- مدخلات الطاقة الجهد
- متطلبات الإضاءة الخلفية
- الكمية السنوية المقدرة
- متطلبات تخصيص OEM أو البرامج الثابتة
سيقوم فريقنا الهندسي بمراجعة المواصفات الخاصة بك وتقديم حل متوافق وتوصيات فنية وعرض أسعار خلال 24 ساعة عمل.
