مع التطور السريع للأتمتة الصناعية والأنظمة المدمجة والمعدات الذكية، أصبح توافق شاشات العرض تحديًا كبيرًا للمهندسين.سكاي-TDMقLVDS إلى لوحة تحويل الإشارة TTLيوفر حل واجهة فعال لتحويل إشارات LVDS التفاضلية إلى إشارات TTL/RGB، مما يساعد الشركات المصنعة على دمج لوحات TFT LCD المختلفة دون إعادة تصميم الأنظمة الكاملة. تم تصميمها بموثوقية صناعية، نقل إشارة مستقر، وقدرات تخصيص مرنة، لوحة التحويل هذه يتم تطبيقها على نطاق واسع في معدات التحكم الصناعية، الأجهزة الطبية، أنظمة النقل، وحلول العرض المخصصة.

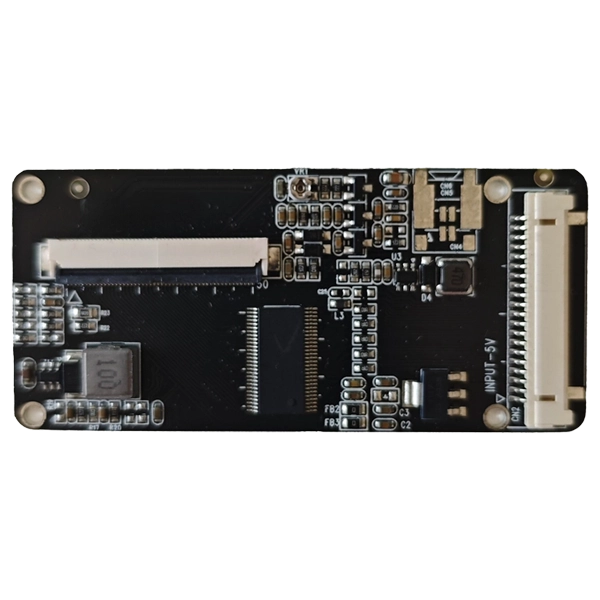

لوحة تحويل الإشارة LVDS إلى TTL عبارة عن جهاز واجهة إلكتروني مصمم لتحويل إشارات العرض LVDS (الإشارات التفاضلية ذات الجهد المنخفض) إلى إشارات متوازية TTL/RGB تتطلبها لوحات TFT LCD محددة. في العديد من المشاريع الصناعية، قد يستخدم مصدر العرض ووحدة LCD واجهات اتصال مختلفة، مما يؤدي إلى حدوث مشكلات في التوافق أثناء تكامل النظام.
تُستخدم تقنية LVDS بشكل شائع في أجهزة الكمبيوتر الصناعية الحديثة وأجهزة التحكم المدمجة وأنظمة تشغيل شاشات الكريستال السائل لأنها توفر نقلًا عالي السرعة مع أداء قوي ضد التداخل. ومع ذلك، فإن العديد من لوحات TFT LCD الموجودة، وخاصة شاشات العرض الصناعية القديمة، لا تزال تعتمد على واجهات TTL/RGB. تعمل لوحة التحويل على سد فجوة الاتصال هذه، مما يسمح للمهندسين بمواصلة استخدام موارد شاشات الكريستال السائل الموجودة أثناء ترقية أنظمة التحكم الخاصة بهم.
على عكس استبدال نظام العرض بأكمله، فإن استخدام حل التحويل الصناعي يمكن أن يقلل بشكل كبير من تكاليف التطوير، ويقصر الدورات الهندسية، ويحسن توافق المعدات. توفر SKY-TDM حلول تحويل LVDS التي تدعم تكامل شاشات الكريستال السائل الصناعية مع تصميم الدوائر الأمثل والأداء المستقر وتكوينات الواجهة المخصصة.
غالبًا ما تتطلب أنظمة العرض الصناعية دورات حياة طويلة وتشغيلًا مستقرًا وتوافقًا موثوقًا به. أثناء ترقيات المعدات أو تطوير المنتج، قد يواجه المهندسون مواقف حيث تقوم وحدة التحكم بإخراج إشارات LVDS بينما تدعم لوحة LCD المحددة إدخال TTL فقط. بدون حل تحويل مناسب، قد تحتاج الشركات المصنعة إلى إعادة تصميم الأجهزة أو استبدال وحدات العرض الباهظة الثمن.
تعمل لوحة تحويل الإشارة LVDS إلى TTL الاحترافية على حل هذه المشكلة من خلال توفير اتصال سلس بين واجهات العرض المختلفة. فهو يمكّن الشركات من الحفاظ على مخزون شاشات الكريستال السائل الحالي، وتحسين كفاءة صيانة المعدات، وتبسيط عملية التكامل.
| تحدي | الحل التقليدي | حل لوحة التحويل |
|---|---|---|
| وحدة تحكم LVDS مع لوحة TTL LCD | استبدال شاشات الكريستال السائل أو إعادة تصميم الأجهزة | تحويل إخراج LVDS إلى إشارة TTL/RGB |
| ترقية المعدات القديمة | تعديل النظام على نطاق واسع | إعادة استخدام مكونات العرض الموجودة |
| مشروع العرض الصناعي المخصص | فترة تطوير طويلة | التكيف مع واجهة مرنة |
| مواصفات LCD متعددة | ارتفاع تكلفة المخزون | دعم حلول المطابقة المخصصة |
لا ينبغي أن تحقق لوحة التحويل عالية الجودة تحويل الإشارة فحسب، بل يجب أن توفر أيضًا تشغيلًا مستقرًا في ظل الظروف الصناعية الصعبة. وتشمل الميزات الرئيسية ما يلي:
بالنسبة للتطبيقات الصناعية التي تتطلب التشغيل المستمر، تعتبر الموثوقية ذات أهمية خاصة. يمكن للوحة التحويل المصممة جيدًا تحسين استقرار النظام مع تقليل متطلبات الصيانة.
يعتمد أداء حل تحويل LVDS على توافق الواجهة والتصميم الكهربائي ومتطلبات التطبيق. يوضح الجدول التالي المعلمات النموذجية لمحول LVDS إلى TTL الصناعي.
| المعلمة | المواصفات النموذجية |
|---|---|
| واجهة الإدخال | فدس (8 بت) |
| واجهة الإخراج | واجهة LCD ذات 50 سنًا TTL/RGB |
| جهد الإدخال | 5 فولت |
| سائق الإضاءة الخلفية | سائق LED متكامل |
| تعديل الإشارة | دعم تعديل VCOM |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +70 درجة مئوية |
| التخصيص | يتوفر تخصيص الموصل والكابل والبرامج الثابتة والواجهة |
هذه المواصفات تجعل اللوحة مناسبة لمختلف تطبيقات العرض الصناعية التي تتطلب تحويلًا مستقرًا وتوافرًا على المدى الطويل.
ونظرًا لاستخدام أنظمة العرض في العديد من البيئات المتخصصة، يلعب توافق الواجهة دورًا مهمًا في تصميم المعدات. يمكن أن تدعم لوحة التحويل الاحترافية العديد من الصناعات، بما في ذلك:
إن القدرة على التكيف مع واجهات العرض المختلفة تجعل هذه التقنية ذات قيمة لمصنعي المعدات الأصلية ومتكاملي الأنظمة الذين يحتاجون إلى حلول عرض موثوقة وقابلة للتطوير.
يتطلب اختيار لوحة تحويل الإشارة LVDS إلى TTL الصحيحة دراسة متأنية لمواصفات العرض وبنية النظام وبيئة التطبيق. يجب أن يتوافق المحول المناسب ليس فقط مع الواجهة الكهربائية ولكن أيضًا مع الدقة ومتطلبات التوقيت وظروف التشغيل للوحة LCD المستهدفة.
قبل اختيار حل التحويل، يجب على المهندسين تقييم عدة عوامل مهمة:
يمكن أن يؤدي العمل مع موفر حلول العرض ذي الخبرة إلى تقليل مخاطر التوافق وتسريع عملية تطوير المنتج. عادةً ما يقدم الموردون المحترفون التقييم الفني والدعم الهندسي وحلول الواجهة المخصصة بناءً على متطلبات التطبيق المحددة.
باعتبارها مزودًا محترفًا لتكنولوجيا العرض، تركز SKY-TDM على تقديم حلول واجهة موثوقة لتطبيقات العرض الصناعية والتجارية. تدرك الشركة أن الصناعات المختلفة تتطلب مستويات مختلفة من التوافق والاستقرار والتخصيص.
تم تطوير حلول العرض SKY-TDM من خلال الخبرة الهندسية العملية، مما يساعد العملاء على التغلب على التحديات المتعلقة بتحويل واجهة LCD، وترقيات النظام، وتكامل العرض المخصص. تم تصميم لوحة تحويل الإشارة LVDS إلى TTL لتوفير معالجة مستقرة للإشارات وتوافق مرن للتطبيقات وتكامل فعال لمختلف الأنظمة المدمجة.
تشمل مزايا اختيار مورد ذي خبرة ما يلي:
| ميزة | القيمة للعملاء |
|---|---|
| تجربة العرض الاحترافية | فهم أفضل لمتطلبات واجهة LCD والتطبيقات الصناعية |
| القدرة على التخصيص | يدعم لوحات LCD المختلفة والموصلات والكابلات ومواصفات المشروع |
| دعم هندسي موثوق | يساعد العملاء على حل مشاكل التوافق والتكامل بكفاءة |
| التصنيع الموجه نحو الجودة | يحسن استقرار المنتج للتشغيل الصناعي على المدى الطويل |
بالنسبة للشركات التي تقوم بتطوير المعدات الصناعية أو المنتجات المدمجة أو المحطات الطرفية المخصصة، فإن اختيار مورد حلول تحويل موثوق به يمكن أن يحسن كفاءة المشروع ويقلل تكاليف إعادة التصميم غير الضرورية. مزيد من المعلومات حول المهنيةحلول العرض الصناعيةيمكن أن تساعد المهندسين على فهم التقنيات المتاحة وخيارات التكامل.
مع النمو المستمر للتصنيع الذكي، وأجهزة إنترنت الأشياء، وأنظمة التشغيل الآلي، أصبحت واجهات العرض متنوعة بشكل متزايد. على الرغم من استمرار ظهور تقنيات العرض الأحدث، إلا أن العديد من الأجهزة الصناعية لا تزال تتطلب التوافق مع وحدات شاشات الكريستال السائل الحالية بسبب دورات حياة المنتج الطويلة.
ستستمر تقنية تحويل الواجهة في لعب دور مهم في ترقيات شاشات العرض الصناعية. بدلاً من استبدال أنظمة الأجهزة الكاملة، يمكن للشركات المصنعة استخدام حلول التحويل المتقدمة لإطالة عمر المعدات وتحسين مرونة النظام.
من المتوقع أن تركز منتجات تحويل LVDS المستقبلية على:
ستساعد هذه التحسينات الشركات المصنعة على بناء أنظمة عرض أكثر ذكاءً وكفاءة واستدامة.
تعمل لوحة تحويل الإشارة LVDS إلى TTL على تحويل إشارات العرض التفاضلية LVDS إلى إشارات متوازية TTL/RGB، مما يسمح للوحات LCD ذات معايير الواجهة المختلفة بالعمل مع وحدات التحكم الموجودة أو الأنظمة المدمجة.
نعم. يمكن تخصيص العديد من لوحات التحويل الصناعية وفقًا لمواصفات شاشات الكريستال السائل، بما في ذلك الدقة ونوع الموصل ومعلمات التوقيت ومتطلبات الطاقة. المطابقة الصحيحة ضرورية قبل التثبيت.
يتم استخدامها على نطاق واسع في معدات الأتمتة الصناعية، والأجهزة الطبية، وأنظمة النقل، والمحطات الطرفية المدمجة، والأكشاك، والتطبيقات الأخرى التي تتطلب تحويلًا موثوقًا لواجهة LCD.
يؤدي استخدام لوحة التحويل إلى تقليل تكاليف استبدال الأجهزة، وتقصير وقت التطوير، ويسمح للمصنعين بمواصلة استخدام موارد شاشات الكريستال السائل الحالية أثناء ترقية أنظمة التحكم الخاصة بهم.
يجب على المهندسين تقديم معلومات عن نموذج شاشة LCD، ونوع الواجهة، والدقة، وتنسيق إشارة الإدخال، ومتطلبات الجهد، وتفاصيل الموصل. يمكن للمورد المحترف بعد ذلك تقييم التوافق والتوصية بالحل المناسب.
تعد لوحة تحويل الإشارة LVDS إلى TTL الموثوقة حلاً فعالاً لحل تحديات توافق واجهة العرض في التطبيقات الصناعية والمدمجة. ومن خلال تحويل تنسيقات الإشارة المختلفة، فإنه يسمح للمصنعين بتحقيق تكامل مرن لشاشات الكريستال السائل، وتقليل تكاليف إعادة التصميم، وتحسين موثوقية النظام. بفضل الدعم الهندسي الاحترافي وحلول العرض المخصصة، تساعد SKY-TDM العملاء على تطوير أنظمة عرض فعالة ومستقرة لمختلف الصناعات. إذا كنت بحاجة إلى مساعدة في اختيار حل التحويل المناسب أو تطوير تطبيق عرض مخصص، من فضلكاتصل بناللحصول على الدعم المهني والاستشارات الفنية.
