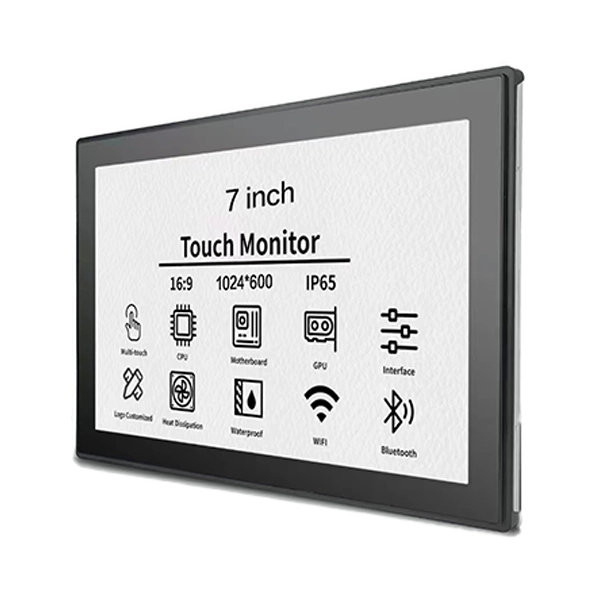

سكاي-TDMيوفرشاشة لمس مفتوحة الإطار مقاس 7 بوصاتللوحات التحكم في المنزل الذكي، وبناء أجهزة الاتصال الداخلي عبر الفيديو، ومحطات التحكم في الوصول، والمعدات المدمجة. من خلال الجمع بين شاشة IPS من الدرجة الصناعية وخيارات التركيب المرنة والمتعددة اللمس PCAP، تساعد هذه الشاشة المدمجة الشركات المصنعة للمعدات على إنشاء واجهات بديهية مصممة خصيصًا لمنتجاتها.
توفر شاشة اللمس ذات الإطار المفتوح مقاس 7 بوصات توازنًا عمليًا بين الأبعاد المدمجة والوظائف التفاعلية وتكامل المعدات المرنة. على عكس شاشات سطح المكتب التقليدية، تم تصميم بنيتها ذات الإطار المفتوح للتثبيت داخل حاويات مخصصة، ولوحات الحائط، والأكشاك، والأنظمة المدمجة. تشمل عوامل الاختيار الرئيسية دقة العرض والسطوع وحساسية اللمس وواجهات الاتصال وأبعاد التركيب وظروف التشغيل. يدعم SKY-TDM خيارات التخصيص مثل شاشات العرض عالية السطوع، ومعالجات زجاج الغطاء، والترابط البصري، والتعديلات الميكانيكية، وتعديلات الواجهة، مما يساعد مصنعي المعدات الأصلية على تطوير حلول العرض التي تتوافق مع متطلبات التطبيقات الخاصة بهم.
شاشة اللمس ذات الإطار المفتوح مقاس 7 بوصات عبارة عن شاشة تفاعلية مدمجة مصممة لدمجها في المعدات بدلاً من استخدامها كشاشة سطح مكتب مستقلة. وهي تجمع عادةً بين لوحة LCD ومستشعر اللمس وإلكترونيات وحدة التحكم وهيكل التثبيت الذي يسمح لمصنعي المعدات بتثبيت الشاشة خلف لوحة أمامية مخصصة.
يمنح تصميم الإطار المفتوح مهندسي OEM تحكمًا أكبر في المظهر وترتيب التثبيت والأبعاد الإجمالية للمنتج النهائي. بدلاً من استيعاب حاوية شاشة المستهلك الكاملة، يمكن للمصممين دمج الشاشة مباشرة في وحدة تحكم مثبتة على الحائط، أو محطة وصول، أو مبيت الآلة.
يجمع طراز SKY-TDM بين لوحة IPS LCD من الدرجة الصناعية وتقنية اللمس المتعدد بالسعة المسقطة (PCAP). يعمل إدخال فيديو HDMI القياسي واتصال USB باللمس على تبسيط التكامل مع الأنظمة المضيفة المتوافقة، بينما يدعم الهيكل المعدني المفتوح التثبيت المدمج.
بالنسبة للمصنعين الذين يقومون بتطوير واجهات منزلية ذكية أو بناء معدات التشغيل الآلي، فإن النتيجة هي منصة عرض مدمجة يمكن تكييفها مع تصميمات مختلفة ومتطلبات تفاعل المستخدم.
تعرف على المزيد حول شاشة اللمس ذات الإطار المفتوح مقاس 7 بوصات وخيارات التكوين المتاحة لها.
توفر لوحة IPS LCD زوايا مشاهدة واسعة، مما يساعد المستخدمين على قراءة المعلومات من مواقع مختلفة حول محطة مثبتة على الحائط أو محطة تحكم. يعد هذا مفيدًا بشكل خاص في المساحات المشتركة حيث لا يواجه المستخدمون دائمًا الشاشة مباشرةً.
اعتمادًا على التكوين المحدد، يمكن مطابقة دقة العرض والسطوع والتباين ومعالجة السطح مع المتطلبات المرئية للتطبيق.
تدعم تقنية اللمس السعوية المسقطة التفاعل البديهي، بما في ذلك النقر والتمرير السريع وإيماءات اللمس المتعدد المدعومة الأخرى. وهي مناسبة للواجهات الرسومية التي تتيح للمستخدمين التنقل في القوائم وضبط الإعدادات وإدارة الأجهزة المتصلة.
بالنسبة للمشروعات المتخصصة، يمكن تخصيص أداء اللمس ليناسب متطلبات مثل تشغيل القفازات، أو ظروف اللمس المتعلقة بالمياه، أو غطاء زجاجي أكثر سمكًا. يجب تحديد هذه الوظائف والتحقق من صحتها لبيئة التشغيل المقصودة.
يتيح هيكل الإطار المفتوح إمكانية تركيب الشاشة في أغلفة المعدات المخصصة دون الحاجة إلى حجم علبة الشاشة الخارجية التقليدية. يمكن أن تساعد فتحات التثبيت المحجوزة والميزات الميكانيكية القابلة للتخصيص الشركات المصنعة على محاذاة الشاشة مع تصميمات العلبة الخاصة بها.
تصف SKY-TDM هذا المنتج بأنه مناسب للتشغيل على مدار الساعة طوال أيام الأسبوع في التطبيقات المدمجة. تعتمد موثوقية النشر الفعلية على تصميم النظام بالكامل، بما في ذلك التهوية وجودة الطاقة ودرجة الحرارة والتركيب وظروف الاستخدام.
للحصول على تكوينات مناسبة للأجهزة والبرامج المضيفة، يمكن دمج الشاشة مع الأنظمة المستندة إلى Windows وLinux وAndroid وRaspberry Pi. تأكد من إخراج الفيديو والإدخال باللمس وتوافق برنامج التشغيل قبل الانتهاء من التصميم.
إن حجم الشاشة الصغير والبنية المدمجة تجعل هذه الشاشة مفيدة بشكل خاص عندما تحتاج المعدات إلى واجهة تفاعلية ولكن مساحة التثبيت محدودة.
على سبيل المثال، قد يحتاج مُدمِج نظام المنزل الذكي إلى شاشة مقاس 7 بوصات يمكن وضعها في حاوية حائط محددة مسبقًا مع إمكانية الوصول إليها طوال اليوم. يمكن للشاشة المخصصة ذات الإطار المفتوح محاذاة فتحات التثبيت ومواضع الكابلات وسطح اللمس مع العلبة، مما يقلل الحاجة إلى إعادة تصميم لوحة التحكم بأكملها.
عند تقييم التطبيق، يجب على المهندسين أيضًا مراعاة مسافة المشاهدة، والإضاءة المحيطة، ووصول المستخدم، وساعات التشغيل المتوقعة، وحماية البيئة التي توفرها العلبة النهائية.
تؤثر تقنية اللمس بشكل مباشر على سهولة الاستخدام وتفاعل البرامج وملاءمتها لبيئة العمل. تخدم تقنيات PCAP واللمس المقاوم متطلبات مختلفة، لذا يجب أن يعتمد القرار على كيفية تشغيل المستخدمين للمعدات.
| عامل المقارنة | لمسة PCAP | لمسة مقاومة |
|---|---|---|
| تفاعل | يدعم واجهات اللمس المتعدد والإيماءات عند تهيئتها وفقًا لذلك | مناسب بشكل عام للتفاعل المباشر القائم على التحديد والتحديد |
| لمس الإدخال | يستجيب للتغيرات في السعة | يستجيب للضغط المطبق على سطح اللمس |
| تجربة المستخدم | على غرار الهواتف الذكية والأجهزة اللوحية الحديثة | عملي لمهام الإدخال البسيطة التي يمكن التحكم فيها |
| عملية القفازات | يتطلب ضبط اللمس المتوافق والقفازات المناسبة | يمكن أن يدعم العديد من تطبيقات القفازات والقلم، اعتمادًا على التصميم |
| التطبيقات النموذجية | لوحات منزلية ذكية وأجهزة اتصال داخلي ومحطات تفاعلية | أنظمة تحكم صناعية مختارة وأجهزة إدخال متخصصة |
للحصول على واجهة منزلية ذكية حديثة مع التنقل السريع وعناصر التحكم متعددة اللمس، غالبًا ما يكون PCAP نقطة انطلاق مناسبة. بالنسبة للمعدات التي يتم تشغيلها باستخدام قفازات أو أقلام خاصة، قد يكون اللمس المقاوم القائم على الضغط يستحق التقييم.
ولا تتفوق أي من التقنيتين على مستوى العالم. يعتمد الخيار الأفضل على واجهة المستخدم وزجاج الغطاء وبيئة التشغيل وسلوك اللمس المطلوب. قم بمراجعة لوحة اللمس وحلول العرض الخاصة بـ SKY-TDM عند مقارنة خيارات التكامل المتاحة.
لا يحدد حجم الشاشة وحده ما إذا كانت الشاشة ستناسب النظام المضمن أم لا. يجب على المشترين مراجعة المواصفات البصرية والكهربائية والميكانيكية والبيئية معًا.
| مواصفة | معلومات المنتج المنشورة | لماذا يهم؟ |
|---|---|---|
| حجم الشاشة | 7 بوصة | يحدد فئة العرض ومساحة الواجهة المتاحة. |
| تكنولوجيا العرض | شاشة IPS LCD من الدرجة الصناعية | يدعم العرض بزاوية واسعة للتركيبات الثابتة. |
| دقة | تأكيد التكوين المطلوب | يؤثر على وضوح النص والأيقونات وتخطيط الواجهة. |
| تقنية اللمس | PCAP اللمس المتعدد | يدعم واجهات تفاعلية سريعة الاستجابة. |
| واجهة الفيديو | اتش دي ام اي | لتوصيل الشاشة بالمعدات المضيفة المتوافقة. |
| واجهة تعمل باللمس | USB | ينقل الإدخال باللمس إلى النظام المضيف. |
| مزود الطاقة | قم بتأكيد متطلبات النموذج المحدد | يضمن التوافق الكهربائي مع المعدات. |
| تصاعد | تركيب مضمن بإطار مفتوح | يحدد قواطع العلبة والملحقات الميكانيكية. |
| التخصيص | السطوع ومعالجة الزجاج والترابط والخيارات الميكانيكية | يساعد على تكييف الشاشة مع المتطلبات الخاصة بالمشروع. |
قبل الطلب، اطلب أحدث ورقة البيانات الفنية والرسم الميكانيكي. تأكد من منطقة العرض النشطة، والأبعاد الإجمالية، ومواضع فتحة التثبيت، ومساحة الكابل، وموصل الطاقة، ومتطلبات واجهة المضيف.
يجب أن يتوافق السطوع أيضًا مع بيئة التثبيت. قد لا تتطلب لوحة التحكم الداخلية القياسية نفس النصوع الذي تتطلبه الشاشة الموضوعة بالقرب من نافذة مشرقة. يسرد SKY-TDM خيارات تخصيص عالية السطوع تصل إلى 1000 شمعة في المتر المربع للتكوينات المناسبة؛ يجب تأكيد القيمة النهائية للنموذج المحدد.
نادرًا ما تشترك معدات OEM في أبعاد حاوية أو متطلبات تشغيل متطابقة. يساعد التخصيص على محاذاة الشاشة مع المنتج الكامل بدلاً من إجبار المهندسين على إعادة تصميم المكونات المحيطة حول شاشة قياسية.
يقدم SKY-TDM خيارات التخصيص التي قد تشمل:
لا ينبغي التعامل مع الترابط البصري وضبط اللمس وحماية البيئة كميزات قابلة للتبديل. على سبيل المثال، قد يؤدي الربط إلى تحسين الأداء البصري والمساعدة في تقليل المساحة التي يمكن أن يتراكم فيها الغبار أو الرطوبة، ولكنه لا ينشئ تلقائيًا تصنيف IP معين أو يجعل الجهاز بأكمله مقاومًا للماء.
بالنسبة لفرق المشروع، فإن النهج الأكثر كفاءة هو تحديد الرسم الميكانيكي ومتطلبات الواجهة وسطوع الهدف وسلوك اللمس وظروف التشغيل قبل طلب عينة مخصصة.
يساعد التقييم المنظم على منع مشاكل التوافق أثناء إنشاء النماذج الأولية والإنتاج الضخم. استخدم قائمة المراجعة التالية عند مقارنة الموردين والتكوينات.
تعتبر هذه الخطوات مهمة بشكل خاص للمنتجات التي سيتم تصنيعها عبر عمليات إنتاج متعددة. يمكن أن يؤدي التحقق المبكر من الصحة إلى تقليل إعادة صياغة الهيكل وتأخيرات التكامل والتغييرات التي يمكن تجنبها بعد بدء الإنتاج.
ميزتها الأساسية هي التكامل المدمج والتفاعلي. يسمح هيكل الإطار المفتوح للمصنعين بدمج الشاشة في أغلفة المعدات المخصصة، بينما توفر وظيفة اللمس تحكمًا مباشرًا للمستخدم دون الحاجة إلى لوحة مفاتيح أو ماوس منفصلين.
نعم. تتضمن خيارات التخصيص المتاحة الأبعاد الميكانيكية، ومواضع فتحة التثبيت، وترتيبات الكابلات، وزجاج الغطاء، وميزات الواجهة المحددة. قم بمشاركة رسم العلبة ومتطلبات التثبيت لتأكيد الجدوى.
يحدد SKY-TDM الشاشة للتشغيل المستمر في التطبيقات المدمجة المناسبة. يعتمد عمر الخدمة الفعلي والموثوقية على التكوين النهائي ودرجة الحرارة المحيطة وإمدادات الطاقة والتهوية وظروف التشغيل. قم بتأكيد معايير التحقق المطلوبة قبل النشر.
تحدد معلومات المنتج إدخال فيديو HDMI واتصال USB باللمس كواجهات قياسية. قد تكون تكوينات الواجهة الأخرى متاحة عن طريق التخصيص. تأكد من التوافق مع الأجهزة المضيفة المقصودة قبل الطلب.
يتوفر تخصيص السطوع، مع خيارات سطوع عالية تصل إلى 1000 شمعة في المتر المربع للتكوينات المناسبة. قد يساعد أيضًا الترابط البصري والمعالجات السطحية المناسبة في تحسين إمكانية القراءة. يعتمد الأداء الفعلي على التثبيت والانعكاسات والإضاءة المحيطة.
يحدد SKY-TDM توافق أنظمة التشغيل Windows وLinux وAndroid، مع دعم الأنظمة المستندة إلى Raspberry Pi أيضًا في التكوينات المناسبة. تحقق من إخراج الفيديو الخاص بالمضيف ودعم اللمس عبر USB وبرامج التشغيل ومتطلبات البرامج أثناء اختبار التكامل.
قم بتوفير الكمية المطلوبة والتطبيق والدقة والسطوع وتقنية اللمس ومتطلبات الواجهة ورسم التركيب وبيئة التشغيل وأي احتياجات تخصيص. تساعد هذه التفاصيل المورد على التوصية بالتكوين المناسب وتقييم متطلبات الإنتاج.
تُعد شاشة اللمس ذات الإطار المفتوح مقاس 7 بوصات خيارًا عمليًا لمصنعي المعدات الذين يحتاجون إلى شاشة تفاعلية مدمجة مع تكامل ميكانيكي مرن. وتعتمد ملاءمتها على ما هو أكثر من حجم الشاشة: فالدقة والسطوع وتقنية اللمس وأبعاد التركيب والواجهات وظروف التشغيل يجب أن تتطابق جميعها مع المنتج النهائي.
بفضل تقنية عرض IPS، واللمس المتعدد PCAP، وإدخال فيديو HDMI، واتصال USB باللمس، وخيارات التخصيص، يمكن أن يدعم حل SKY-TDM لوحات التحكم المنزلية الذكية، وبناء أجهزة الاتصال الداخلية، ومحطات الوصول، والتطبيقات الأخرى المدمجة. تظل المراجعة الدقيقة للمواصفات واختبار العينات ضرورية لتحقيق التكامل الموثوق.
