لوحات اللمس أكثر بكثير من مجرد سطح شفاف. يحدد هيكلها الداخلي والمواد الموصلة ودقة التصنيع والتصميم الكهربائي ما إذا كان يمكنها العمل بشكل موثوق وثابت في تطبيقات العالم الحقيقي.
بالنسبة لمصنعي المعدات الصناعية، فإن اختيار لوحة اللمس الصناعية المناسبة يتجاوز مجرد مقارنة أحجام الشاشات أو الواجهات. لضمان التشغيل المستقر في البيئات المعقدة، من الضروري فهم كيفية تأثير مبادئ العمل وعمليات التصنيع والتصميم الهيكلي للوحة اللمس على متانة المنتج ودقته واستقراره التشغيلي على المدى الطويل.
سكاي-TDMتوفر في المقام الأول حلول لوحات اللمس المخصصة لأنظمة التحكم الصناعية، والمعدات الطبية، وإلكترونيات السيارات، وأكشاك الخدمة الذاتية، والتطبيقات الأخرى التي تتطلب تفاعلًا موثوقًا بين الإنسان والآلة.
تشتمل مجموعة منتجاتنا على لوحات اللمس ذات السعة المتوقعة (PCAP)، بالإضافة إلى لوحات اللمس المقاومة ذات 4 أسلاك و5 أسلاك و8 أسلاك. تتميز كل تقنية بمبادئ العمل الفريدة الخاصة بها والتصميمات الهيكلية وعمليات التصنيع، مما يجعلها مناسبة لمجالات التطبيق المتميزة.
تحقق لوحات اللمس PCAP (السعة المسقطة) تحكمًا دقيقًا باللمس عن طريق اكتشاف التغيرات في المجال الكهربائي، بينما تحقق لوحات اللمس المقاومة ذلك عن طريق اكتشاف اختلافات الإشارة الكهربائية الناتجة عن الاتصال الجسدي بين الطبقات الموصلة.
على الرغم من أن كلتا التقنيتين تسمحان للمستخدمين بالتفاعل مباشرة مع الشاشة، إلا أنهما تختلفان بشكل كبير من حيث المواد وتكوينات الأقطاب الكهربائية وعمليات التجميع.

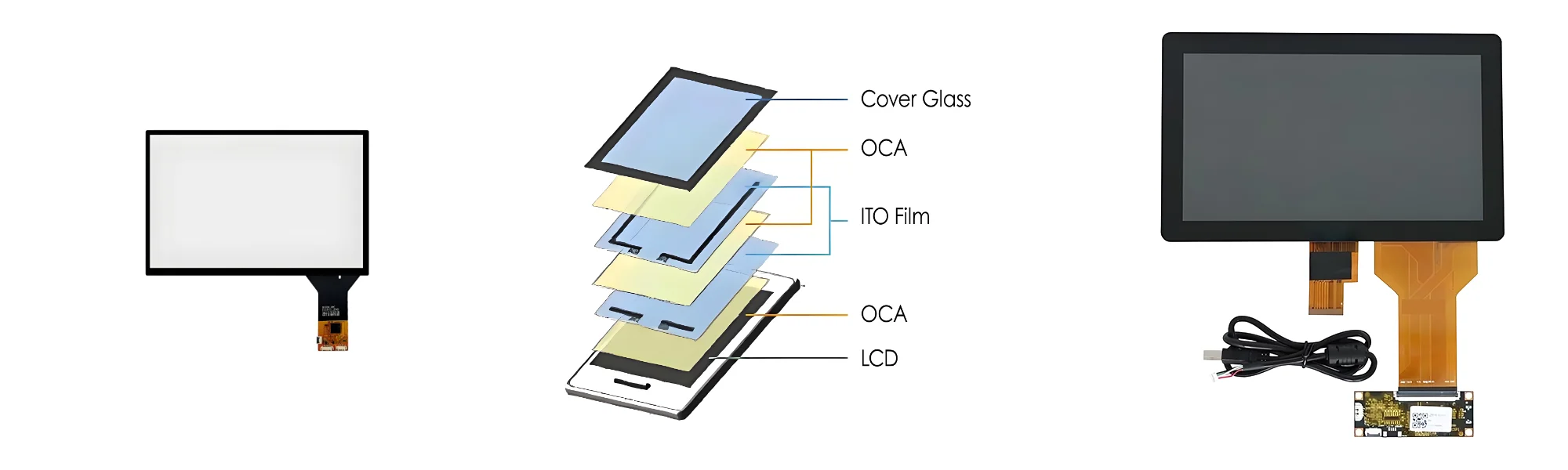

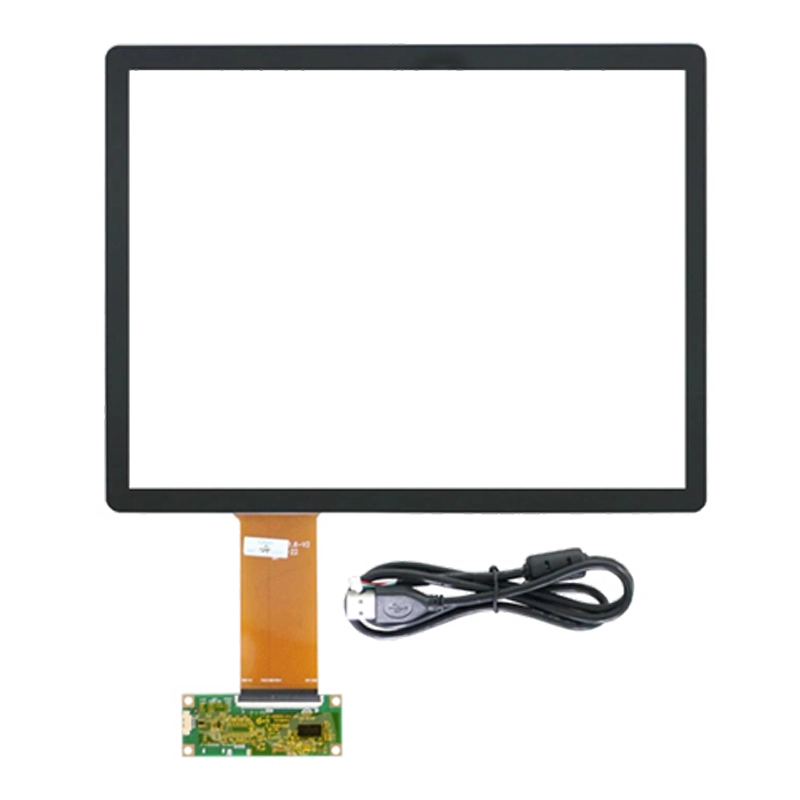

يتكون هيكل لوحة اللمس PCAP من المكونات التالية:
● غطاء زجاجي أو مكونات أخرى مناسبة لسطح الغطاء
● طبقات القطب الكهربي الموصلة الشفافة
● المواد العازلة والدعم (على سبيل المثال، OCA، SCA)
● الدوائر المطبوعة المرنة (FPC)
● لوحة تحكم تعمل باللمس
يقدم كل تكوين مقايضات مختلفة بين الأداء البصري، والخواص الميكانيكية، والسمك، والتكلفة، مما يجعلها قابلة للتكيف مع سيناريوهات التطبيقات المختلفة.

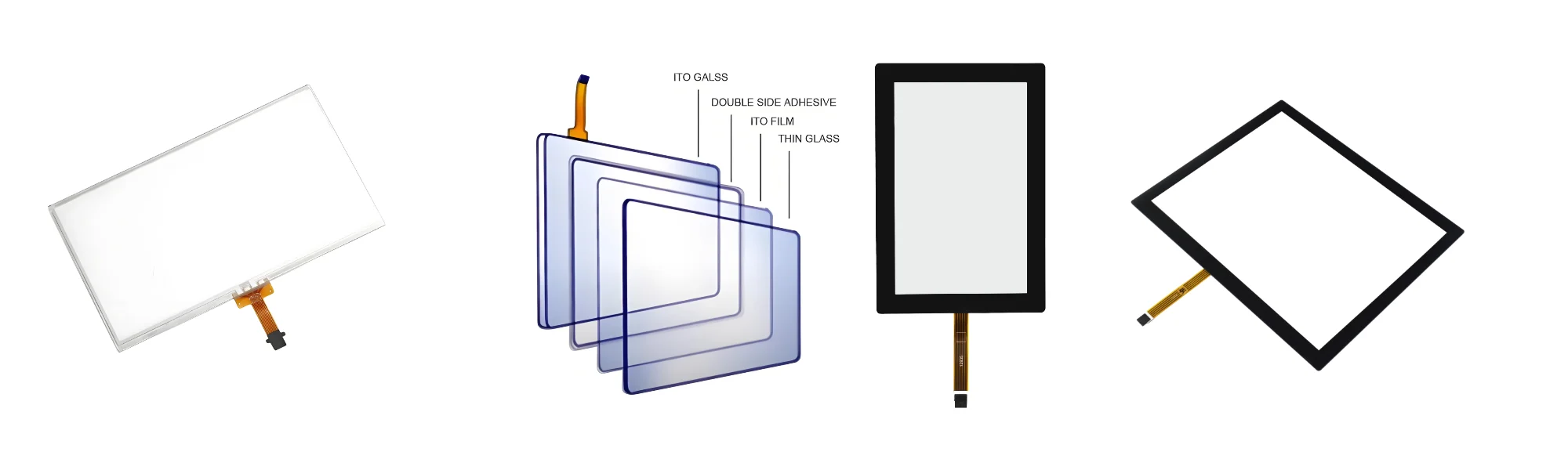

يتكون هيكل لوحة اللمس المقاومة عادةً من طبقتين موصلتين مفصولتين بنقاط فاصلة عازلة مجهرية.
الطبقة العليا عادة ما تكون عبارة عن فيلم مرن مطلي بمادة موصلة شفافة، في حين أن الطبقة السفلية عبارة عن زجاج أو ركيزة أخرى ذات طلاء موصل.
عندما يضغط المستخدم على سطح الشاشة، تتشوه الطبقة العليا لتتلامس مع الطبقة الموصلة السفلية. تقوم وحدة التحكم بعد ذلك بقياس الإشارات الكهربائية الناتجة لتحديد موقع اللمس الدقيق.
اعتمادًا على متطلبات التصميم المحددة، قد يشمل أيضًا الطلاءات الواقية، وأشرطة الحواف، والكابلات المرنة، ومكونات الدعم الميكانيكية.
لا يسمح مبدأ العمل القائم على الضغط هذا لشاشات اللمس المقاومة بدعم التشغيل باليد المجردة فحسب، بل يجعلها متوافقة أيضًا مع التشغيل بالقفازات واستخدام الأقلام المناسبة أو الأشياء الصلبة.
يتطلب تصنيع لوحات اللمس السعوية PCAP تحكمًا دقيقًا في الآثار الموصلة والأسطح البصرية ودقة المحاذاة والتوصيلات الكهربائية.
على الرغم من أن عملية التصنيع تختلف اعتمادًا على مواد المستشعر والتصميم الهيكلي، إلا أن مراحل الإنتاج الرئيسية تتضمن عادةً الخطوات التالية.
تتضمن عملية التصنيع فحص زجاج الغطاء، وركائز المستشعر، والمواد الموصلة الشفافة، والدوائر المطبوعة المرنة (FPC)، والأشرطة اللاصقة، والمكونات الأخرى. تؤثر جودة المواد بشكل مباشر على الوضوح البصري والأداء الكهربائي وموثوقية التصفيح والقوة الميكانيكية للمنتج النهائي. بالنسبة للمشاريع الصناعية، يتم تحديد اختيار المواد بناءً على بيئة تشغيل المعدات والمتطلبات الميكانيكية.
اعتمادًا على متطلبات التصميم، يخضع زجاج الغطاء لعمليات مثل القطع وطحن الحواف والحفر والتلميع والتقوية الكيميائية. يمكن أيضًا تطبيق الحدود والشعارات والأنماط الزخرفية وميزات التثبيت المخصصة ذات الشاشة الحريرية. مع مراعاة توافق المواد والتصميم المختارين، يمكن تطبيق المعالجات السطحية مثل الطلاء المضاد للوهج (AG)، والمضاد للانعكاس (AR)، والمضاد لبصمات الأصابع (AF)، والطلاءات المضادة للتلطخ. تساعد هذه المعالجات شاشة اللمس على التكيف مع ظروف الإضاءة المختلفة وإجراءات التنظيف والمتطلبات الجمالية.
تحتوي أجهزة الاستشعار السعوية على أقطاب كهربائية موصلة شفافة مرتبة في صفائف محددة لاكتشاف تغيرات السعة. تحدد أنماط تتبع القطب الكهربائي وتصميمات التوجيه كيفية اكتشاف إشارات اللمس ونقلها إلى وحدة التحكم.
اعتمادًا على تقنية المستشعر، قد تتضمن عملية التصنيع النقش بالليثوغرافيا الضوئية، أو المعالجة بالليزر، أو الطباعة، أو طرق أخرى مناسبة. تعد دقة الإنتاج أمرًا بالغ الأهمية، حيث أن العيوب في الآثار الموصلة يمكن أن تؤثر سلبًا على أداء اللمس وتناسق المنتج.
يجب أن يكون المستشعر متصلاً كهربائيًا بوحدة التحكم التي تعمل باللمس عبر FPC. تتطلب عملية الترابط محاذاة دقيقة وظروف معالجة يمكن التحكم فيها. تساعد التوصيلات الكهربائية الموثوقة على تقليل حالات فشل الاتصال وضمان الاتصال المستقر بين المستشعر ووحدة التحكم.
يتم تغليف زجاج الغطاء والمستشعر معًا باستخدام مادة لاصقة شفافة مناسبة. تؤثر جودة التصفيح بشكل مباشر على مظهر المنتج وأدائه البصري وسلامته الميكانيكية. أثناء الإنتاج، يجب التحكم بشكل صارم في الغبار والفقاعات وانحرافات المحاذاة والعيوب اللاصقة.
تخضع لوحات اللمس السعوية PCAP النهائية لعمليات فحص للمظهر واستجابة اللمس واستمرارية القطب الكهربائي والتوافق مع وحدة التحكم المستهدفة. بالنسبة لمشروعات معينة، قد تتضمن الاختبارات الإضافية أداء اللمس المتعدد، والتشغيل باستخدام القفاز، وتشغيل التداخل المائي، والتشغيل في درجات حرارة واسعة، واختبار التوافق الكهرومغناطيسي (EMC).
يجب أن يعتمد اختيار المواد في المقام الأول على سيناريو التطبيق لتجنب الإفراط في الهندسة والزيادات غير الضرورية في التكاليف. لا ينبغي اعتبار هذه الاختبارات المتقدمة بمثابة تكوينات قياسية لكل لوحة لمس PCAP.
تتكون لوحة اللمس المقاومة ذات 4 أسلاك عادةً من طبقة موصلة علوية مرنة وركيزة موصلة سفلية، مفصولة بنقاط فاصلة عازلة.
في التصميم الشائع، تحمل الركيزة السفلية أقطاب المحور X، بينما يحمل الفيلم العلوي أقطاب المحور Y. عندما يؤدي الضغط إلى تلامس السطحين الموصلين، تطبق وحدة التحكم الجهد الكهربي على مجموعة القطب الكهربائي المقابلة وتقيس الإشارات الناتجة لحساب إحداثيات اللمس. تتضمن عملية التصنيع بشكل عام ما يلي:
● تحضير المواد: اختيار أفلام PET، والركائز الموصلة، والمواد المباعدة، والأشرطة اللاصقة، والدوائر المطبوعة المرنة (FPC) بناءً على مواصفات اللوحة.
● معالجة الطبقة الموصلة: استخدام عمليات التصنيع المناسبة لتصنيع الأسطح المقاومة والأقطاب الكهربائية.
● تشكيل النقاط المباعدة: طباعة نقاط عازلة موحدة على الركيزة الموصلة لضمان بقاء الطبقات الموصلة منفصلة عند عدم الضغط على اللوحة.
● الغربلة الحريرية والمعالجة الطرفية: تصنيع الحدود الزخرفية، أو الأنماط العازلة، أو غيرها من الميزات المحددة حسب الحاجة.
● التصفيح والتجميع: محاذاة وتجميع الطبقة العلوية والركيزة السفلية مع الحفاظ على التباعد المطلوب والخصائص الميكانيكية.
● توصيل وفحص FPC: استكمال التوصيلات الكهربائية، يليها فحص الإحداثيات والمقاومة والمظهر والوظيفة.
تعد لوحة اللمس المقاومة ذات 4 أسلاك حلاً فعالاً من حيث التكلفة للغاية.
تتميز لوحة اللمس المقاومة المكونة من 5 أسلاك بتكوين قطب كهربائي مختلف مقارنة بالإصدار المكون من 4 أسلاك. في التصميم النموذجي، تعمل الركيزة الموصلة السفلية كسطح استشعار، مع وجود أقطاب كهربائية في الزوايا الأربع لإنشاء المجال الكهربائي للقياس، بينما يعمل الفيلم الموصل العلوي في المقام الأول كطبقة استشعار للجهد.
تعتمد لوحة اللمس المقاومة ذات 8 أسلاك على البنية التقليدية المكونة من 4 أسلاك عن طريق إضافة اتصالات إضافية لتحقيق قياسات كهربائية أكثر استقرارًا.
يعتمد تحديد شاشة اللمس المناسبة على سيناريو التطبيق المحدد:
تعتبر لوحات اللمس المقاومة ذات 4 أسلاك مناسبة بشكل أفضل للتطبيقات ذات قيود التكلفة الصارمة.
تعتبر لوحات اللمس المقاومة ذات 5 أسلاك مثالية للغاية للتطبيقات الصناعية التي تتضمن عمليات عالية التردد، والاتصال المتكرر، وعمر الخدمة الطويل المتوقع.
تعد لوحات اللمس المقاومة ذات 8 أسلاك مناسبة للبيئات القاسية التي تتطلب ثباتًا فائقًا.
تتمتع البيئات الصناعية المختلفة بمتطلبات مختلفة للجمع بين أداء اللمس والمتانة والجودة البصرية والمرونة التشغيلية.
الأتمتة الصناعية وواجهات الإنسان والآلة (HMI)
تتطلب لوحات التحكم الصناعية عادةً استجابة لمس مستقرة، وتشغيلًا موثوقًا، وتوافقًا مع أنظمة التحكم في المعدات.
تعد شاشات اللمس PCAP مثالية للواجهات التي تتطلب سطحًا زجاجيًا وتشغيلًا بديهيًا وإمكانيات اللمس المتعدد. على العكس من ذلك، تعتبر التكنولوجيا المقاومة مناسبة للتطبيقات التي تتطلب مدخلات تعتمد على الضغط أو التوافق مع القفازات والأبراج المختلفة.

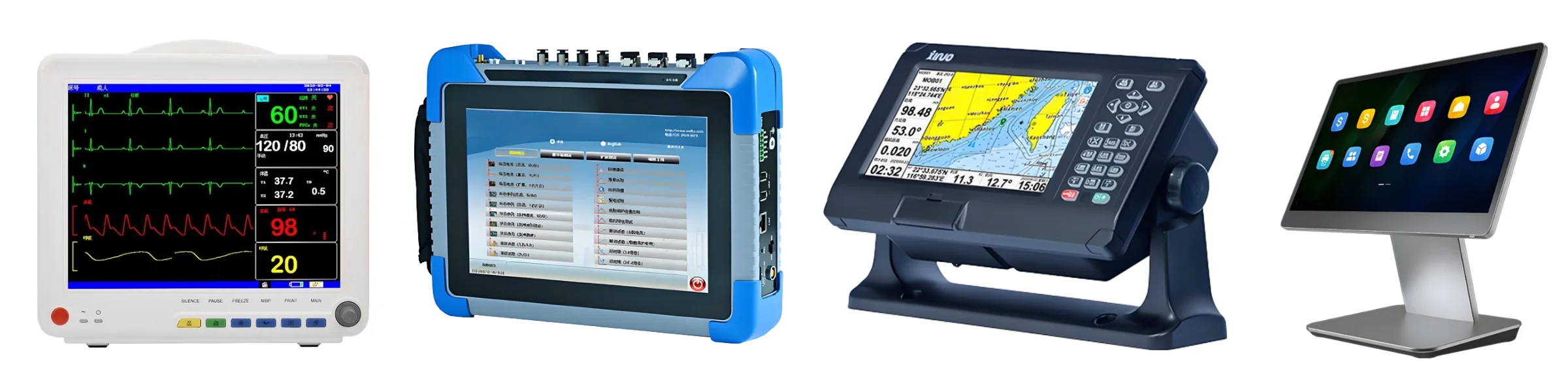

المعدات الطبية
تتطلب الأدوات الطبية أسطحًا سهلة التنظيف، وأبعاد ميكانيكية يمكن التحكم فيها، واستجابة موثوقة للمس.
تتميز لوحات اللمس PCAP بتصميم اللوحة الأمامية الزجاجية الناعمة، في حين أن اللوحات المقاومة مناسبة تمامًا للأدوات التي يكون فيها إدخال الضغط والتوافق مع أدوات التأشير المخصصة من الأولويات.
أكشاك الخدمة الذاتية والمعدات الصناعية
قد تتطلب أكشاك الخدمة الذاتية وآلات البيع والطابعات وواجهات المعدات زجاج غطاء مخصصًا وأبعاد تركيب وتوجيه FPC وتوافقًا مع وحدة التحكم.
توفر لوحات اللمس PCAP تجربة مستخدم حديثة، في حين أن التكنولوجيا المقاومة مناسبة بشكل أفضل للتطبيقات ذات متطلبات الإدخال المحددة أو قيود التكلفة الصارمة.
النقل والمعدات الخارجية
غالبًا ما تواجه أنظمة السكك الحديدية والإلكترونيات البحرية ومحطات الشحن ومحطات التحكم الخارجية تحديات مثل تقلبات درجات الحرارة أو الرطوبة أو الاهتزاز أو الإضاءة المحيطة العالية.
في هذه التطبيقات، يجب تقييم شاشة اللمس كجزء لا يتجزأ من النظام الشامل. عوامل مثل زجاج الغطاء، وتصميم الختم، والمواد اللاصقة، وإعدادات وحدة التحكم، وسطوع الشاشة، وطرق التثبيت الميكانيكية، كلها تؤثر على الموثوقية الإجمالية.
سواء باستخدام PCAP أو التكنولوجيا المقاومة، لا يمكن للمرء أن يفترض أنها تمتلك بطبيعتها قدرات مقاومة للماء أو قابلة للقراءة في ضوء الشمس أو حماية البيئة دون التصميم المناسب والتحقق من الصحة.
عند اختيار المورد المناسب، يوصى بمراعاة العوامل التالية:
● خبرة في PCAP وهياكل لوحة اللمس المقاومة
● توافر تكوينات مقاومة ذات 4 أسلاك و5 أسلاك و8 أسلاك
● القدرة على اختيار المواد والتخصيص الهيكلي
● التحكم في عملية تصنيع أجهزة الاستشعار، والغربلة الحريرية، والتصفيح، والتجميع
● التوافق مع FPCs وأجهزة التحكم باللمس
● دقة الأبعاد، بالإضافة إلى سجلات وإجراءات مراقبة الجودة الشاملة
● دعم النماذج الأولية واتساق الإنتاج الضخم
● كفاءة الاتصالات التقنية والقدرة على التوريد على المدى الطويل
نحن نقدم حلول لوحات اللمس المخصصة لمشاريع تصنيع المعدات الأصلية وتصنيع التصميم الشخصي، ومساعدة العملاء في التقييم الشامل لهياكل لوحة اللمس والمواد والأبعاد والتوصيلات الكهربائية ومتطلبات التطبيق.
سواء كنت بحاجة إلى لوحات لمس سعوية PCAP أو لوحات لمس مقاومة ذات 4 أسلاك و5 أسلاك و8 أسلاك، يمكننا تحديد الحل الميكانيكي الأمثل الذي يلبي المتطلبات الوظيفية والميكانيكية والبيئية لمعداتك.
