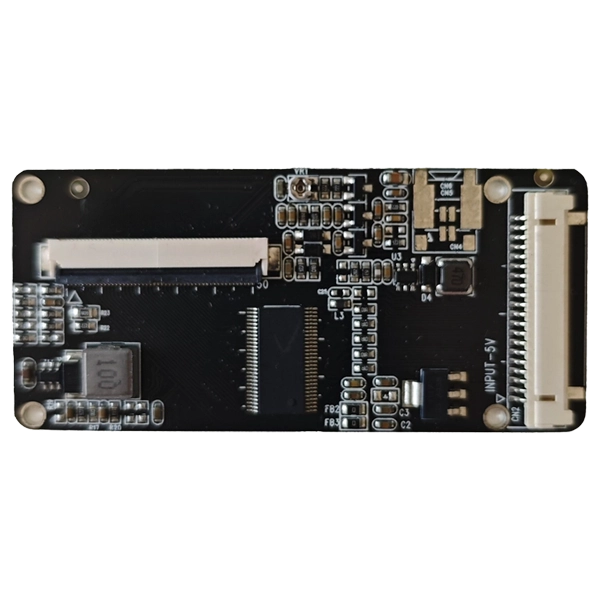

مع استمرار تطور لوحات LCD الصناعية، تتطلب العديد من الأنظمة المدمجة تحويلًا موثوقًا للإشارة بين واجهات العرض المختلفة. سكاي-TDMLVDS إلى لوحة تحويل الإشارة TTLيوفر حلاً احترافيًا للمهندسين الذين يحتاجون إلى تشغيل لوحات TTL/RGB TFT LCD عبر مخرجات LVDS مع الحفاظ على جودة صورة ممتازة واستقرار النظام، كل ذلك مع تقليل التكاليف الإجمالية.
تم تصميم لوحة المحول هذه خصيصًا للبيئات الصناعية، وهي تدمج إدارة الطاقة عالية الكفاءة، وتصميم PCB الأمثل، ومكونات من الدرجة الصناعية لضمان التشغيل المستقر في ظل الظروف الصعبة. بالمقارنة مع البدائل الاستهلاكية، فهو يوفر أداء EMC (التوافق الكهرومغناطيسي) الفائق، وانبعاثات EMI (التداخل الكهرومغناطيسي) أقل، وعمر تشغيلي أطول، وتوافق أعلى مع وحدات LCD الصناعية.
سواء تم دمج شاشة LCD جديدة في المعدات الموجودة أو ترقية الأنظمة القديمة، تعمل هذه اللوحة على تقليل وقت التطوير بشكل فعال وتبسيط تكامل النظام.
على عكس لوحات التطوير القياسية، تم تحسين لوحة تحويل الإشارة LVDS إلى TTL للتشغيل المستمر في البيئات الصناعية.
ويشمل:
- تصميم ثنائي الفينيل متعدد الكلور من الدرجة الصناعية
- بنية إدخال LVDS مستقرة
- TTL/RGB مخرج LCD ذو 50 سنًا
- تصميم مصدر طاقة منخفض الضوضاء
- محرك إضاءة خلفية LED عالي الكفاءة
- جهد VCOM قابل للتعديل
- أداء EMC ممتاز
- استهلاك منخفض للطاقة
- سلامة الإشارة عالية السرعة
- مكونات دورة حياة طويلة

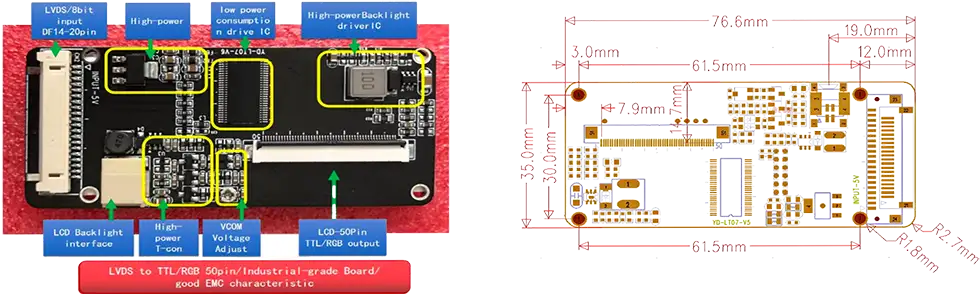

كما أن التصميم الميكانيكي المدمج يجعله مناسبًا للمنتجات المدمجة حيث تكون مساحة التثبيت محدودة.
يعمل التوجيه التفاضلي المُحسّن بعناية على تقليل تشويه الإشارة ويضمن نقلًا ثابتًا للصورة.
يعمل تصميم ثنائي الفينيل متعدد الكلور وتصميم الطاقة على تقليل التداخل الكهرومغناطيسي، مما يجعل عملية التصديق أسهل بالنسبة للمعدات الصناعية.
يدعم مجموعة واسعة من لوحات TFT LCD الصناعية باستخدام واجهات TTL/RGB 50 pins.
تعمل دوائر الطاقة المتكاملة عالية الكفاءة على تقليل توليد الحرارة وتحسين الموثوقية العامة.
يسمح للمهندسين بضبط أداء العرض للوحات LCD المختلفة.
يوفر سطوعًا ثابتًا مع ثبات ممتاز على المدى الطويل.
تعمل الموصلات القياسية على تبسيط عملية التثبيت وتقصير دورات تطوير المنتج.
| غرض | مواصفة |
| واجهة الإدخال | لفدس (8 بت) |
| واجهة الإخراج (LCD). | تل/رغب 50 دبوس |
| جهد الإدخال | 5 فولت |
| سائق الإضاءة الخلفية | سائق LED متكامل |
| تعديل VCOM | المدعومة |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +70 درجة مئوية |
| تصميم مخصص | المدعومة |
| دبوس | إشارة | دبوس | إشارة |
| 1 | الصمام + | 2 | الصمام + |
| 3 | قاد- | 4 | قاد- |
| 5 | أرض | 6 | فكوم |
| 7 | دي في دي | 8 | وضع |
| 9 | دي | 10 | مقابل |
| 11 | النظام المنسق | 12 | ب7 |
| 13 | ب6 | 14 | ب5 |
| 15 | ب4 | 16 | ب3 |
| 17 | ب2 | 18 | ب1 |
| 19 | ب0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | جي0 | 28 | ص7 |
| 29 | ص6 | 30 | ص5 |
| 31 | ر4 | 32 | ر3 |
| 33 | R2 | 34 | ر1 |
| 35 | ص0 | 36 | أرض |
| 37 | DCLK | 38 | أرض |
| 39 | L/R | 40 | ش / د |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | إعادة ضبط |
| 45 | نورث كارولاينا | 46 | فكوم |
| 47 | ديثب | 48 | أرض |
| 49 | نورث كارولاينا | 50 | نورث كارولاينا |
| دبوس | إشارة | دبوس | إشارة |
| 1 | فين (5 فولت) | 2 | فين (5 فولت) |
| 3 | أرض | 4 | أرض |
| 5 | R0- | 6 | ر0+ |
| 7 | أرض | 8 | R1- |
| 9 | ر1+ | 10 | أرض |
| 11 | R2- | 12 | R2+ |
| 13 | أرض | 14 | تي سي إل كيه- |
| 15 | تي سي إل كيه+ | 16 | أرض |
| 17 | R3- | 18 | R3+ |
| 19 | تشغيل/إيقاف | 20 | بوم |
تم تصميم هذه اللوحة للتطبيقات الصناعية وهي مناسبة للغاية للبيئات الصناعية كثيرة المتطلبات، مثل أجهزة HMI الصناعية، والمعدات الصناعية، وآلات اليانصيب، والأجهزة الطبية.
حاليًا، يدعم هذا المنتج إشارات واجهة محددة. إذا كنت بحاجة إلى إشارات واجهة مختلفة، يرجى تقديم مواصفات واجهة LCD، وسوف نقوم بإعادة تصميم اللوحة وفقًا لذلك لتلبية احتياجاتك.
متى تحتاج إلى لوحة التحويل هذه؟
تستخدم معظم لوحات LCD الصناعية اليوم واجهات LVDS أو eDP. ومع ذلك، لا تزال العديد من تصميمات المعدات القديمة وبعض وحدات العرض المتخصصة تتطلب إشارات TTL/RGB (RGB الموازية). هنا عندما تحتاج إلى هذه اللوحة:
استخدم هذا المنتدى إذا:
- يقوم نظامك بإخراج إشارات LVDS ولكن لوحة LCD الخاصة بك تتطلب إدخال TTL/RGB
- لديك لوحة عرض قديمة بواجهة TTL ذات 50 سنًا
- أنت تقوم بترقية النظام ولكنك تحتفظ بلوحة TTL الموجودة
- أنت بحاجة إلى اختبار لوحات TTL أو التحقق من صحتها باستخدام مصادر إشارة LVDS
يكون اتصال LVDS المباشر كافيًا إذا:
- يستخدم كل من المصدر واللوحة LVDS (لا حاجة للتحويل)
- تحتوي اللوحة الخاصة بك على مدخلات eDP أو HDMI
- أنت تقوم بتصميم نظام جديد مع لوحات واجهة حديثة
تم تصميم هذه اللوحة خصيصًا لسيناريو التحويل --- لتمكين المهندسين من إعادة استخدام لوحات TTL الحالية مع أجهزة الكمبيوتر الصناعية الأحدث المجهزة بـ LVDS أو وحدات التحكم المدمجة.
نحن نحل التحديات الواقعية التي يواجهها عملاء OEM أثناء تكامل شاشات الكريستال السائل. من خلال دعم التحويل بين مصادر إخراج LVDS المختلفة ولوحات TTL LCD ذات 50 سنًا، فإننا نلغي الحاجة إلى إعادة تصميم النظام. تتميز اللوحة ببنية طاقة مستقلة تقلل من تقلبات الجهد الكهربي لتعزيز استقرار المنتج بشكل عام، بينما يعمل توجيه PCB من الدرجة الصناعية على تحسين أداء EMC بشكل كبير ويقلل من تداخل النظام. علاوة على ذلك، نحن نقدم التخصيص الشامل؛ ما عليك سوى تقديم متطلباتك الخاصة بتعريفات الواجهة، وأنواع الموصلات، ومواضع فتحات التثبيت، وسنقدم لك تصميمًا كاملاً يتوافق تمامًا مع أجهزتك.
إن اختيارنا يعني أكثر من مجرد شراء لوحة تحويل الإشارة LVDS إلى TTL --- فأنت تشارك مع حليف هندسي ذي خبرة في تكامل شاشات العرض الصناعية.
نحن نقدم حلولاً شاملة وشاملة تشمل التطوير المخصص لـ OEM وODM، وتقييم توافق شاشات الكريستال السائل، وتخصيص الكابلات، وتحسين البرامج الثابتة، والنماذج الأولية للدفعة الصغيرة، وقدرات الإنتاج الضخم، والفحص الصارم للجودة، وتوافر المنتج على المدى الطويل. يساعد نهجنا الشامل في التخلص من مخاطر الجودة غير الضرورية المرتبطة غالبًا بالمصادر من موردين متعددين.
ج: تتمتع اللوحة بدعم واسع النطاق لألواح LCD ذات 50 سنًا TTL/RGB بنفس تعريف الدبوس.
ج: نعم. يمكن تخصيص نوع الموصل وتعيين الدبوس وطول الكابل وتعريف الواجهة بالكامل.
ج: نعم. نحن نقدم تكوينات البرامج الثابتة والأجهزة المقابلة المصممة وفقًا لقرارات شاشات الكريستال السائل المختلفة ومتطلبات التوقيت.
ج: بالتأكيد. تم تصميم هذه اللوحة بمكونات من الدرجة الصناعية وتم تحسينها لأداء EMC (التوافق الكهرومغناطيسي)، وقد تم تصميمها للتشغيل المستمر والمستقر.
ج: نعم. نحن نقدم مجموعات كاملة من الكابلات، بما في ذلك كابلات LVDS، وكابلات الإضاءة الخلفية، وكابلات الطاقة، والأحزمة المخصصة.
ج: نعم. فريقنا الهندسي متاح لمساعدتك في تقييم توافق شاشات LCD وتصحيح أخطاء الواجهة وتكامل النظام.
ج: عادةً ما تستغرق النماذج القياسية مهلة تتراوح من 2 إلى 3 أسابيع. بالنسبة للمشاريع المخصصة، يعتمد وقت التسليم على مدى تعقيد التصميم.
ج: نعم. نحن نشجع بشدة طلبات العينات للتحقق الهندسي قبل الإنتاج الضخم.
ج: نعم. بالنسبة للمشاريع الصناعية، فإننا ندعم دورات حياة المنتج الطويلة ونوفر تخطيطًا طويل المدى للتوريد كلما أمكن ذلك.
ج: يدعم الإصدار القياسي إدخال LVDS أحادي القناة (8 بت). بالنسبة لمتطلبات إدخال LVDS ثنائي القناة، يمكننا تخصيص تصميم اللوحة بناءً على توقيت لوحة LCD المحددة ومواصفات الموصل. يرجى تقديم رقم طراز اللوحة أو تعريف الواجهة للتقييم.
