تتطلب المعدات الصناعية الحديثة واجهات عرض مرنة وجودة صورة ممتازة ودورات حياة طويلة للمنتج. ملكنا2-HDMI إلى LVDS TTL واجهة لوحة الإعلاناتتم تطويره خصيصًا لمصنعي معدات OEM الذين يحتاجون إلى توصيل مصادر إشارة HDMI بلوحات TFT LCD الصناعية.
دعممدخلات فيديو HDMI مزدوجة، تقوم لوحة التحكم بتحويل الإشارات الرقمية إلى واجهات LVDS أو TTL، مما يجعلها مناسبة لمجموعة واسعة من لوحات LCD من العديد من الشركات المصنعة. سواء كنت تقوم بترقية شاشة موجودة أو تطوير نظام مدمج جديد، فإن لوحة التحكم هذه توفر حلاً موثوقًا وفعالاً من حيث التكلفة.
على عكس لوحات العرض الاستهلاكية، تم تحسينها للتشغيل الصناعي المستمر مع أداء مستقر وخصائص EMC ممتازة وتوافر المكونات على المدى الطويل.

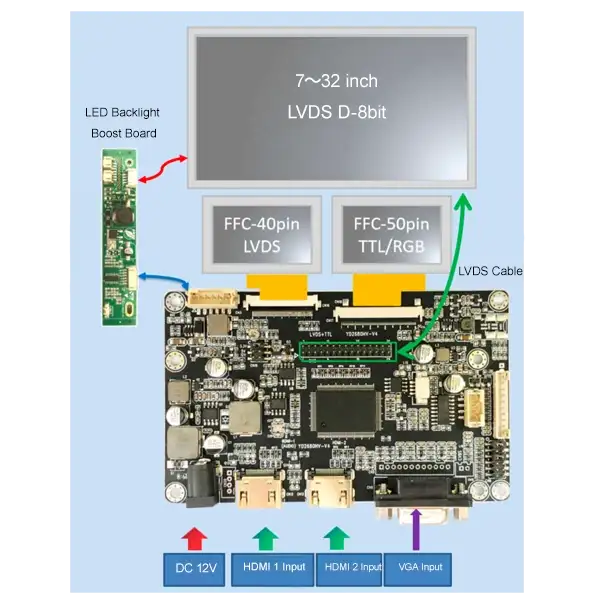

مدخل HDMI مزدوج:يدعم التبديل بين مصدري إشارة HDMI، مما يعزز مرونة النظام بشكل كبير.
إخراج LVDS وTTL مزدوج:يدعم كلاً من لوحات LCD LVDS وRGB TTL (Parallel RGB)، مما يقلل بشكل فعال من تكاليف إعادة تصميم الأجهزة.
توافق شاشات الكريستال السائل واسعة النطاق:متوافق مع لوحات TFT LCD الصناعية التي يتراوح حجمها من 7 إلى 32 بوصة (قابلة للتخصيص بناءً على مواصفات اللوحة المحددة).
جودة صورة متفوقة:يتميز بمعالجة الصور عالية الدقة، وتداخل الإشارة المنخفض، وأداء الألوان المستقر، وأوقات الاستجابة السريعة.
تصميم من الدرجة الصناعية:تم تصميمها للبيئات الصناعية القاسية والتشغيل المستمر طويل الأمد.
تكوين البرامج الثابتة المرنة:يدعم تطوير البرامج الثابتة المخصصة بناءً على دقة شاشة LCD ومعلمات التوقيت وتعريفات الواجهة ومتطلبات العملاء المحددة.
مثالية للأتمتة الصناعية، والأجهزة الطبية، وأكشاك الخدمة الذاتية، واللافتات الرقمية، وشاشات العرض المدمجة، وتلبي هذه اللوحة بشكل لا تشوبه شائبة المعايير المطلوبة لهذه الصناعات.
صُممت هذه اللوحة لتحمل البيئات الصناعية الصعبة، وتتميز بحماية متقدمة للإشارة والجهد. فهو يزيل بشكل فعال تداخل الإشارة وعدم استقرار العرض، مما يضمن أداءً لا تشوبه شائبة حتى في أكثر الظروف تعقيدًا.
على عكس موردي لوحات التحكم الذين يقدمون المكونات الإلكترونية فحسب، فإننا شركة تصنيع شاشات تعمل باللمس محترفة ومخصصة لتقديم خدمات تكامل العرض الكاملة. تشمل قدراتنا الأساسية ما يلي:
نحن نساعد في اختيار شاشة LCD الصناعية المثالية، وتخصيص شاشات اللمس السعوية أو المقاومة، وتكوين لوحات تحكم LCD، وتوفير الربط البصري لوحدات LCD، وتخصيص زجاج الغطاء، وتوفير مجموعات كابلات واجهة LCD المطابقة. وهذا يقلل بشكل كبير من تعقيد مصادرك ويختصر بشكل فعال دورة تطوير المنتج الخاص بك.
نحن نقدم خيارات تخصيص شاملة، بما في ذلك تكوين دقة LCD، ورسم خرائط دبوس LVDS، وتعديلات توقيت TTL، وتحسين البرامج الثابتة، والتحكم في الإضاءة الخلفية والسطوع، ولغات قائمة OSD، وتخصيص شعار بدء التشغيل، وتعريفات دبوس الكابل، وتخصيص نوع الموصل، ومتطلبات هيكل التثبيت الميكانيكي. نحن مهتمون للغاية بالتعاون مع العملاء في مشاريع تصنيع المعدات الأصلية وتصنيع التصميم الشخصي.
باعتبارنا مصنعًا محترفًا لشاشات اللمس، فإننا ندمج إدارة الجودة الصارمة في كل خطوة من خطوات عملية الإنتاج لدينا. تشمل شهادات نظام التصنيع لديناايزو 9001نظام إدارة الجودة،ايزو 13485نظام إدارة جودة الأجهزة الطبية، وإتف 16949نظام إدارة الجودة للسيارات. تخضع كل لوحة تحكم لاختبارات وظيفية صارمة قبل الشحن لضمان التشغيل المستقر والتوافق المثالي مع لوحات العرض الخاصة بعملائنا.
| ميزة | فائدة |
| مدخلات HDMI مزدوجة | اختيار مرن لمصدر الفيديو |
| مخرجات LVDS وTTL | يدعم أنواع واجهة LCD متعددة |
| المكونات الصناعية | عمر خدمة طويل |
| معالجة الإشارات مستقرة | صورة واضحة بأقل قدر من التداخل |
| تخصيص البرامج الثابتة | يطابق لوحات LCD المختلفة |
| تصميم ثنائي الفينيل متعدد الكلور مدمج | سهولة التكامل مع المعدات المدمجة |
| العرض طويل الأجل | مثالية لإدارة دورة الحياة الصناعية |
| دبوس | إشارة | دبوس | إشارة |
| 1 | في سي سي (3.3/5 فولت) | 2 | في سي سي (3.3/5 فولت) |
| 3 | في سي سي (3.3/5 فولت) | 4 | نورث كارولاينا |
| 5 | أرض | 6 | أرض |
| 7 | TXO0- | 8 | تكسو0+ |
| 9 | TXO1- | 10 | تكسو1+ |
| 11 | TXO2- | 12 | تكسو2 + |
| 13 | أرض | 14 | أرض |
| 15 | TXOCLK- | 16 | تكسوسلك+ |
| 17 | TXO3- | 18 | تكسو3+ |
| 19 | TXE0- | 20 | تي اكس اي0 + |
| 21 | TXE1- | 22 | تي إكس إي 1+ |
| 23 | TXE2- | 24 | تي إكس إي 2+ |
| 25 | أرض | 26 | أرض |
| 27 | تكسيكلك- | 28 | تكسيكلك+ |
| 29 | TXE3- | 30 | تي إكس إي 3+ |
| دبوس | إشارة | دبوس | إشارة |
| 1 | فكوم | 2 | DVCC |
| 3 | DVCC | 4 | نورث كارولاينا |
| 5 | إعادة ضبط | 6 | تعليق |
| 7 | أرض | 8 | R0- |
| 9 | ر0+ | 10 | أرض |
| 11 | R1- | 12 | ر1+ |
| 13 | أرض | 14 | R2- |
| 15 | R2+ | 16 | أرض |
| 17 | CLK- | 18 | كلك+ |
| 19 | أرض | 20 | R3- |
| 21 | R3+ | 22 | أرض |
| 23 | نورث كارولاينا | 24 | نورث كارولاينا |
| 25 | أرض | 26 | نورث كارولاينا |
| 27 | ديمو | 28 | تردد |
| 29 | AVDD | 30 | أرض |
| 31 | قاد- | 32 | قاد- |
| 33 | إل آر | 34 | يو دي |
| 35 | VGL | 36 | كابك1 |
| 37 | كانك0 | 38 | VGH |
| 39 | الصمام + | 40 | الصمام + |
| دبوس | إشارة | دبوس | إشارة |
| 1 | الصمام + | 2 | الصمام + |
| 3 | قاد- | 4 | قاد- |
| 5 | أرض | 6 | فكوم |
| 7 | دي في دي (3.3/5 فولت) | 8 | وضع |
| 9 | دي | 10 | مقابل |
| 11 | النظام المنسق | 12 | ب7 |
| 13 | ب6 | 14 | ب5 |
| 15 | ب4 | 16 | ب3 |
| 17 | ب2 | 18 | ب1 |
| 19 | ب0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | جي0 | 28 | ص7 |
| 29 | ص6 | 30 | ص5 |
| 31 | ر4 | 32 | ر3 |
| 33 | R2 | 34 | ر1 |
| 35 | ص0 | 36 | أرض |
| 37 | DCLK | 38 | أرض |
| 39 | L/R | 40 | ش / د |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | إعادة ضبط |
| 45 | بول | 46 | فكوم |
| 47 | نورث كارولاينا | 48 | نورث كارولاينا |
| 49 | نورث كارولاينا | 50 | نورث كارولاينا |
| دبوس | إشارة |
| 1 | أرض |
| 2 | أرض |
| 3 | فادج |
| 4 | تشغيل/إيقاف |
| 5 | 5 فولت/12 فولت (الطباع) |
| 6 | 5 فولت/12 فولت (الطباع) |
تفشل العديد من المشاريع الصناعية بسبب مشكلات التوافق بين لوحة LCD وشاشة اللمس والكابلات والبرامج الثابتة ولوحة التحكم. نحن نساعد في القضاء على هذه المخاطر من خلال تقديم الخدمات التالية:
- حلول مطابقة العرض كاملة
- تكوين توقيت شاشات الكريستال السائل
- التحقق من الواجهة
- اختبار التوافق باللمس
- توافر المنتج على المدى الطويل
- الدعم الهندسي طوال دورة حياة مشروعك
تم تصميم هذه الخدمات الشاملة لتلبية متطلبات منتجك بشكل كامل. بدلاً من توفير المكونات بشكل فردي، يحصل العملاء على حل عرض تم التحقق منه بالكامل. وهذا لا يوفر الوقت الهندسي الثمين والبحث والتطوير فحسب، بل يقلل أيضًا من مخاطر التطوير بشكل كبير.
ج: يمكن تكوين لوحة AD ذات 2-HDMI إلى LVDS TTL لدعم مجموعة واسعة من لوحات TFT LCD الصناعية مع واجهات LVDS أو TTL. يرجى تقديم رقم طراز LCD المحدد الخاص بك للتحقق من التوافق.
ج: نعم. نحن نقدم برامج ثابتة مخصصة بناءً على دقة شاشة LCD الخاصة بك ومعلمات التوقيت وتعريف الواجهة ومتطلبات التطبيق المحددة.
ج: نعم. بالنسبة لمشروعات OEM، فإننا ندعم تخصيص شعارات التمهيد وإعدادات اللغات المتعددة ووظائف OSD ومعلمات العرض المتنوعة.
ج: نعم. تم تصميم اللوحة بمكونات من الدرجة الصناعية، تم تصميمها خصيصًا للتشغيل المستمر طويل الأمد في البيئات الصعبة.
ج: بالتأكيد. يمكننا توفير حل متكامل شامل يشمل لوحة LCD، وشاشة اللمس، ولوحة التحكم، والكابلات، والربط البصري، والتكامل الميكانيكي.
ج: نعم. يساعد فريقنا الهندسي في مطابقة شاشات LCD، وتطوير البرامج الثابتة، وتكوين الواجهة، وتكامل المشروع.
هل تبحث عن لوحة تحكم HDMI إلى LVDS/TTL LCD موثوقة لمشروعك القادم؟
سيساعدك فريقنا الهندسي على مطابقة لوحة التحكم الأكثر ملاءمة وتكوين البرنامج الثابت بسرعة، مما يوفر حل عرض كاملًا مصممًا خصيصًا لتطبيقك. من خلال دمج لوحات LCD الصناعية، وشاشات اللمس، ولوحات التحكم، والربط البصري، والدعم الهندسي لـ OEM في سلسلة توريد واحدة، فإننا ملتزمون بمساعدة العملاء على تقصير دورات التطوير، وتقليل مخاطر التكامل، وتسريع وقت الوصول إلى السوق.
