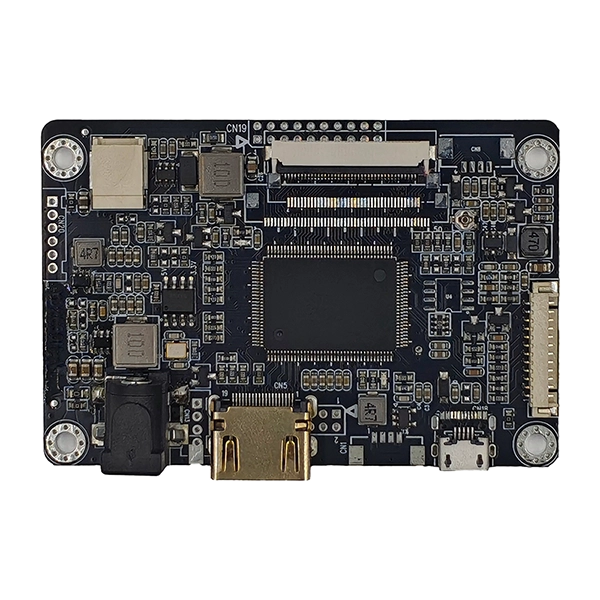

يتطلب تحديد وحدة تحكم العرض للمعدات الصناعية أكثر من مجرد تحويل إشارات الفيديو. يعد الاستقرار على المدى الطويل، والتوافق مع لوحات LCD المختلفة، والتخصيص المرن، والدعم الفني الموثوق به من الأمور التي لا تقل أهمية. سكاي-TDMلوحة إعلانية لواجهة HDMI إلى TTLتم تطويره خصيصًا لمصنعي المعدات الأصلية الذين يبحثون عن حل يمكن الاعتماد عليه للتحكم في العرض لشاشات TFT LCD الصناعية.
تم تصميم وحدة التحكم هذه حول بنية صناعية، حيث تقوم بتحويل إشارات HDMI القياسية إلى مخرج TTL/RGB، مما يتيح للأنظمة المدمجة الحديثة تشغيل مجموعة واسعة من لوحات TFT LCD. تدعم اللوحة واجهات TTL المختلفة بما في ذلك تكوينات FPC المختلفة، وفولتية إمداد اللوحة القابلة للتعديل، والتحكم المدمج في الإضاءة الخلفية LED، ومعلمات التوقيت القابلة للتخصيص، مما يجعلها مناسبة لكل من وحدات LCD القياسية والمخصصة.
على عكس لوحات التحكم في شاشات العرض الاستهلاكية، تم تصميم هذا الحل للتشغيل المستمر في البيئات الصناعية كثيرة المتطلبات. تعمل الإدارة المستقرة للطاقة وسلامة الإشارة المحسنة وتوجيه PCB المصمم بعناية على تقليل التداخل الكهرومغناطيسي وضمان نقل موثوق للصور حتى في التطبيقات المزعجة كهربائيًا.
بالنسبة لمصنعي المعدات، فإن مرونة التطوير مهمة بنفس القدر. يوفر SKY-TDM تخصيص البرامج الثابتة، وضبط معلمات العرض، وتصميم الكابل، وتعديلات الموصل، وتخصيص OSD، وتكوين الشعار، وتحسين العرض وفقًا لمتطلبات العملاء. سواء تم دمج محطة طرفية محمولة مقاس 5 بوصات أو لوحة تشغيل صناعية أكبر، يمكن للمهندسين تقليل إعادة تصميم الأجهزة مع تسريع تطوير المنتج.
مدعومًا بخبرة SKY-TDM في حلول شاشات الكريستال السائل الصناعية، يتلقى العملاء دعمًا هندسيًا شاملاً بدءًا من اختيار اللوحة وحتى الإنتاج، مما يضمن التوافق ودورات حياة المنتج الطويلة والإمداد المستقر للمشروعات الصناعية.
- استقرار من الدرجة الصناعية النقية:تعمل إدارة الطاقة المُحسّنة وتصميم الدوائر المضادة لـ EMI على مقاومة التداخل البيئي الصناعي، مما يدعم التشغيل المستقر المستمر على مدار الساعة طوال أيام الأسبوع دون تشويه الشاشة أو انقطاع الإشارة.

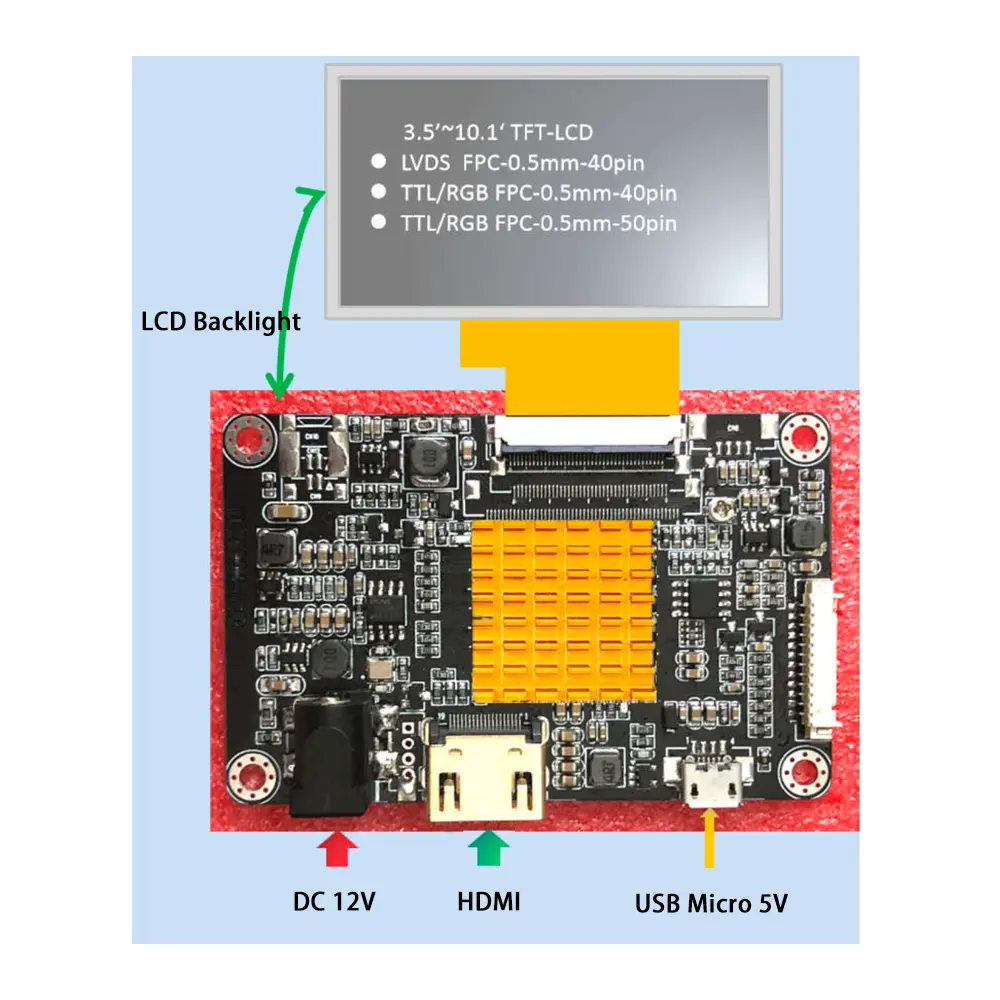

- تحويل التوصيل والتشغيل HDMI-TTL:يربط بين مصادر إشارة HDMI الحديثة وشاشات TTL/RGB TFT التقليدية، المتوافقة مع أجهزة التحكم الصناعية السائدة والأنظمة المدمجة وأجهزة الكمبيوتر.
- تصميم الجهد المزدوج قابل للتعديل:جهد خرج لوحة 3.3 فولت/5 فولت قابل للتبديل بحرية، يتكيف مع مواصفات لوحة TFT LCD المختلفة بدون وحدات محول إضافية.
- برنامج تشغيل الإضاءة الخلفية المتكامل:تدعم دائرة التحكم في الإضاءة الخلفية LED الاحترافية المدمجة تعديل السطوع، مما يلغي الحاجة إلى وحدات محرك الإضاءة الخلفية الخارجية وتبسيط أسلاك النظام.

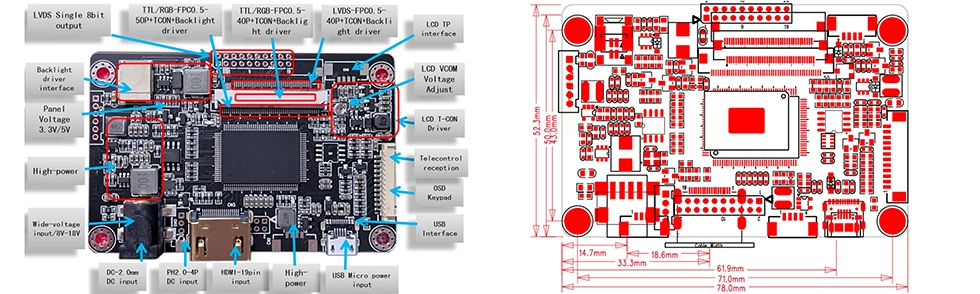

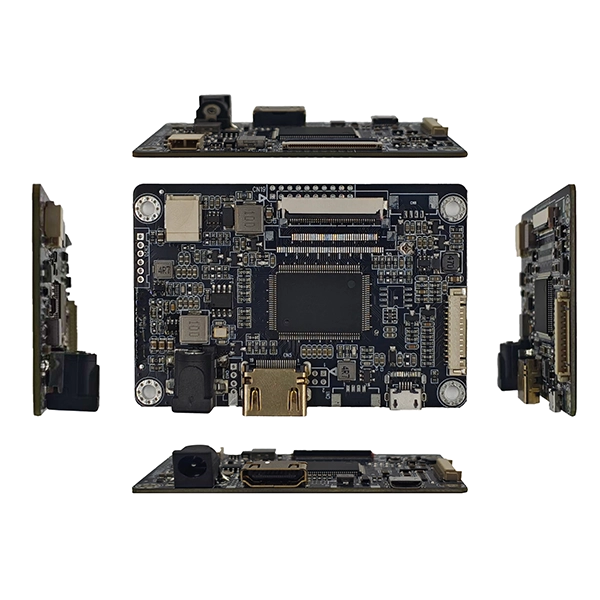

- تخطيط مدمج للغاية:تم تصميم هيكل ثنائي الفينيل متعدد الكلور المصغر خصيصًا للمعدات المدمجة ذات المساحة المحدودة، مما يزيد من استخدام المساحة في حاويات العملاء.
- مرونة التخصيص الكاملة:يدعم ضبط البرامج الثابتة المخصصة، وتعديل شعار التمهيد، وتعديل قائمة OSD، ومعايرة معلمات العرض لتتناسب مع متطلبات المشروع الحصرية.
يتم استخدام لوحة AD الخاصة بواجهة HDMI إلى TTL على نطاق واسع في سيناريوهات العرض المضمنة عبر مختلف الصناعات التي تتطلب عوامل شكل مدمجة وموثوقية عالية. تشمل مجالات التطبيق الرئيسية ما يلي:
- لوحات تحكم مدمجة لـ HMI الصناعية وPLCs
- أدوات التشخيص والاختبار الطبية المحمولة
- وحدات عرض أتمتة البناء والمراقبة الأمنية
- أجهزة التحكم الذكية المصغرة والمحطات الصناعية المحمولة
تم تصميمه بشكل أساسي للمعدات صغيرة الحجم، وهو بمثابة الحل المثالي لعرض HDMI إلى TTL.
| ميزة | مواصفة |
| إدخال الفيديو | اتش دي ام اي |
| إخراج شاشات الكريستال السائل | تل/رغب/لفدس |
| جهد اللوحة | 3.3/5 فولت |
| التحكم في الإضاءة الخلفية | سائق LED متكامل |
| مزود الطاقة | مدخل تيار مستمر واسع 8 ~ 18 فولت |
| OSD | لوحة المفاتيح الخارجية المدعومة |
| البرامج الثابتة | قابلة للتخصيص |
| درجة حرارة التشغيل | -20 درجة مئوية إلى 80 درجة مئوية |
| دبوس | إشارة | دبوس | إشارة |
| 1 | فكوم | 2 | DVCC |
| 3 | DVCC | 4 | نورث كارولاينا |
| 5 | إعادة ضبط | 6 | تعليق |
| 7 | أرض | 8 | R0- |
| 9 | ر0+ | 10 | أرض |
| 11 | R1- | 12 | ر1+ |
| 13 | أرض | 14 | R2- |
| 15 | R2+ | 16 | أرض |
| 17 | CLK- | 18 | كلك+ |
| 19 | أرض | 20 | R3- |
| 21 | R3+ | 22 | أرض |
| 23 | نورث كارولاينا | 24 | نورث كارولاينا |
| 25 | أرض | 26 | نورث كارولاينا |
| 27 | ديمو | 28 | تردد |
| 29 | AVDD | 30 | أرض |
| 31 | قاد- | 32 | قاد- |
| 33 | إل آر | 34 | يو دي |
| 35 | VGL | 36 | كابك1 |
| 37 | كانك0 | 38 | VGH |
| 39 | الصمام + | 40 | الصمام + |
| دبوس | إشارة | دبوس | إشارة |
| 1 | الصمام + | 2 | الصمام + |
| 3 | قاد- | 4 | قاد- |
| 5 | أرض | 6 | فكوم |
| 7 | دي في دي | 8 | وضع |
| 9 | دي | 10 | مقابل |
| 11 | النظام المنسق | 12 | ب7 |
| 13 | ب6 | 14 | ب5 |
| 15 | ب4 | 16 | ب3 |
| 17 | ب2 | 18 | ب1 |
| 19 | ب0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | جي0 | 28 | ص7 |
| 29 | ص6 | 30 | ص5 |
| 31 | ر4 | 32 | ر3 |
| 33 | R2 | 34 | ر1 |
| 35 | ص0 | 36 | أرض |
| 37 | DCLK | 38 | أرض |
| 39 | L/R | 40 | ش / د |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | إعادة ضبط |
| 45 | نورث كارولاينا | 46 | فكوم |
| 47 | ديثب | 48 | أرض |
| 49 | نورث كارولاينا | 50 | نورث كارولاينا |
| دبوس | إشارة | دبوس | إشارة |
| 1 | VLED- | 2 | فل إي دي+ |
| 3 | أرض | 4 | VDD |
| 5 | ص0 | 6 | ر1 |
| 7 | R2 | 8 | ر3 |
| 9 | ر4 | 10 | ص5 |
| 11 | ص6 | 12 | ص7 |
| 13 | جي0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | ب0 | 22 | ب1 |
| 23 | ب2 | 24 | ب3 |
| 25 | ب4 | 26 | ب5 |
| 27 | ب6 | 28 | ب7 |
| 29 | أرض | 30 | DCLK |
| 31 | ديسب | 32 | النظام المنسق |
| 33 | مقابل | 34 | دي |
| 35 | نورث كارولاينا | 36 | أرض |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| دبوس | إشارة | دبوس | إشارة |
| 1 | في سي سي (3.3/5/12 فولت) | 2 | في سي سي (3.3/5/12 فولت) |
| 3 | في سي سي (3.3/5/12 فولت) | 4 | نورث كارولاينا |
| 5 | أرض | 6 | أرض |
| 7 | TXO0- | 8 | تكسو0+ |
| 9 | TXO1- | 10 | تكسو1+ |
| 11 | TXO2- | 12 | تكسو2 + |
| 13 | أرض | 14 | أرض |
| 15 | TXOCLK- | 16 | تكسوسلك+ |
| 17 | TXO3- | 18 | تكسو3+ |
| 19 | نورث كارولاينا | 20 | نورث كارولاينا |
| دبوس | إشارة |
| 1 | أرض |
| 2 | أرض |
| 3 | بوم/فادج |
| 4 | تشغيل/إيقاف |
| 5 | +12 فولت/5 فولت |
| 6 | +12 فولت/5 فولت |
نحن نقدم تخصيصًا هندسيًا مستهدفًا للشركات المصنعة للمعدات الصناعية لحل تحديات تكامل شاشات العرض المخصصة، ودعم التخصيص الكامل للعملية من الأجهزة إلى البرامج:
- تخصيص معلمة العرض:معلمات توقيت شاشات الكريستال السائل المخصصة، وتكييف الدقة، وتحسين معدل إطارات العرض.
- واجهة مستخدم مخصصة:شعارات التمهيد الحصرية، والرسوم المتحركة لبدء التشغيل، وتعديلات قائمة OSD (العرض على الشاشة).
- تحسين الطاقة والإضاءة الخلفية:ضبط منحنى سطوع الإضاءة الخلفية وتحسين تسلسل التشغيل.
- مطابقة الواجهة والكابل:مطابقة مخصصة لكابلات إشارة TTL/RGB وموصلات FPC.
- العلامات التجارية والبرامج الحصرية:طباعة الشعار بالشاشة الحريرية لثنائي الفينيل متعدد الكلور، وتغليف الملصقات الخاصة، وتطوير البرامج الثابتة الحصرية.
- التكيف الهيكل الميكانيكي:التكيف مع الهيكل الميكانيكي ومواضع ثقب التثبيت المخصصة.
ج: تدعم اللوحة مجموعة واسعة من لوحات TTL/RGB TFT LCD. يمكن لفريقنا الهندسي تكوين البرامج الثابتة بناءً على طراز LCD الخاص بك.
ج: نعم. نحن نقدم خدمات البرامج الثابتة المخصصة، والتي تغطي معلمات التوقيت والدقة وشعارات التمهيد واتجاه العرض وإعدادات OSD (العرض على الشاشة).
ج: نعم. إنه يتميز ببرنامج تشغيل الإضاءة الخلفية LED المتكامل، والذي يبسط بشكل كبير تكامل النظام.
ج: بالتأكيد. لقد تم تصميمه خصيصًا للتشغيل الصناعي طويل الأمد، ويتميز بإدارة مستقرة للطاقة ونقل إشارة موثوق.
ج: نعم. نحن ندعم تخصيص البرامج الثابتة لشاشات TFT LCD ذات الأحجام والدقة المختلفة.
ج: نعم. يمكننا تزويد العملاء بكابلات HDMI وكابلات LVDS وشرائط FPC وأحزمة الأسلاك المخصصة.
ج: نعم. نحن نقدم العلامات الخاصة، وعلامات الشاشة الحريرية المخصصة لثنائي الفينيل متعدد الكلور، والتعبئة المخصصة، وخدمات البرامج الثابتة الحصرية.
ج: يستخدم على نطاق واسع في الأتمتة الصناعية، والمعدات الطبية، وأدوات المختبرات، والنقل، والأنظمة المدمجة، والأكشاك، وأجهزة التحكم الذكية.
