تستمر العديد من الأجهزة الصناعية في استخدام وحدات التحكم الرسومية LVDS الموثوقة، بينما تعتمد لوحات LCD الأحدث بشكل متزايد على واجهة Embedded DisplayPort (eDP). غالبًا ما يكون استبدال منصة التحكم بأكملها أمرًا مكلفًا ويستغرق وقتًا طويلاً. اللوحة تحويل LVDS إلى EDP لشاشات LCD الصناعيةمن SKY-TDM يوفر حلاً فعالاً للترحيل عن طريق تحويل إشارات فيديو LVDS القياسية إلى مخرج eDP، مما يسمح لمصنعي المعدات الأصلية بدمج لوحات LCD الحديثة دون إعادة تصميم بنية الأجهزة الحالية الخاصة بهم.
تم تصميم لوحة المحول المدمجة هذه خصيصًا للتطبيقات الصناعية، وتوفر نقلًا ثابتًا للإشارة وتوافقًا ممتازًا وموثوقية طويلة الأمد لمعدات التشغيل الآلي والأجهزة الطبية وأنظمة النقل وأجهزة الكمبيوتر المدمجة والمحطات الذكية.
تظل العديد من المنتجات الصناعية في الخدمة لمدة تتراوح بين 10 و15 عامًا، بينما تتطور تقنية شاشات الكريستال السائل بشكل أسرع بكثير. نظرًا لأن لوحات LVDS أصبحت أقل توفرًا وأصبحت شاشات eDP هي المعيار الصناعي، تواجه الشركات المصنعة تحديات متزايدة في مجال التوريد.

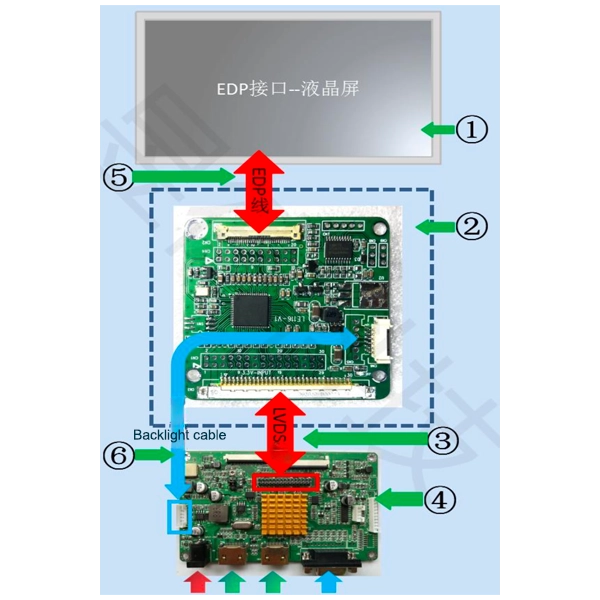

بدلاً من إعادة تصميم النظام الأساسي المدمج بالكامل، تعمل لوحة محول SKY-TDM كجسر واجهة ذكي بين وحدة تحكم LVDS الموجودة لديك وأحدث وحدات eDP LCD.
يعمل هذا الأسلوب على تقليل التكاليف الهندسية بشكل كبير، وتقصير دورات التطوير، وحماية استثماراتك الحالية في الأجهزة.
سواء كنت تقوم بترقية المعدات الصناعية أو تصميم منتج جديد حول منصة معالج موجودة، فإن لوحة المحول هذه توفر حل عرض موثوقًا وقابلاً للتطوير.

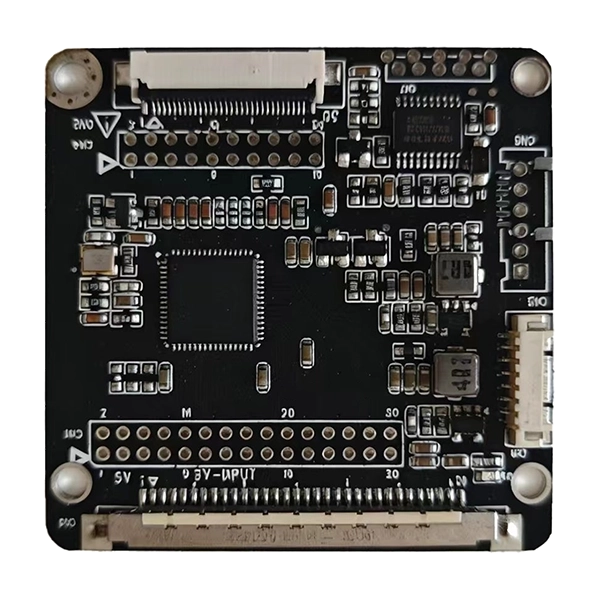

تتطلب البيئات الصناعية من لوحة المحول أكثر بكثير من مجرد تحويل الإشارة. لضمان التشغيل الموثوق به على المدى الطويل، تم تصميم كل لوحة محول بمكونات إلكترونية من الدرجة الصناعية وتتميز بتصميم PCB (لوحة الدوائر المطبوعة) الأمثل.
أبرز المعالم الهندسية:
- استقبال الإشارة التفاضلية LVDS المستقر
- نقل إخراج إشارة eDP عالي السرعة
- مطابقة المعاوقة الأمثل
- تصميم منخفض EMI (التداخل الكهرومغناطيسي).
- تسلسل طاقة موثوق
- مكونات مصنفة لدرجة الحرارة الصناعية

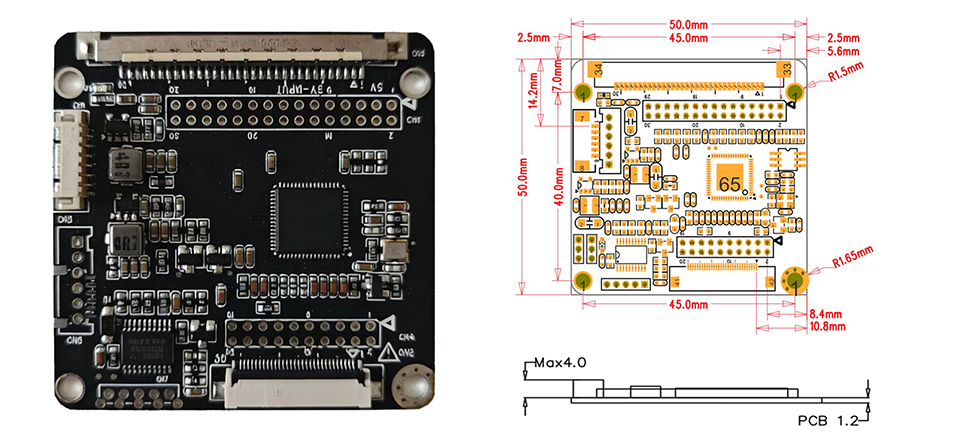

- تصميم PCB مدمج (قياس 50 × 50 مم فقط)
- استهلاك منخفض للطاقة
- ثبات ممتاز على المدى الطويل
تساعد هذه الميزات في الحفاظ على جودة صورة فائقة أثناء التشغيل المستمر مع تقليل المشكلات مثل وميض الشاشة أو فقدان الإشارة أو تشوهات المزامنة.
غالبًا ما يكون لدى الشركات المصنعة لشاشات الكريستال السائل المختلفة معلمات توقيت ومثبتات موصل ومتطلبات تهيئة مختلفة. بدلاً من تقديم حلول قياسية ثابتة فقط، فإننا نعمل بشكل وثيق مع العملاء لتوفير دعم هندسي احترافي للتوافق مع شاشات LCD المخصصة.
تتضمن خدمات التخصيص المدعومة: تكوين الدقة، وتحسين توقيت شاشة LCD، وتعديل معلمة لوحة eDP، وبرمجة EDID (بيانات تعريف العرض الموسعة)، وتخصيص البرامج الثابتة، وتحسين التحكم في الإضاءة الخلفية، وتكييف الموصل، وتخصيص الكابل، ومساعدة التكامل الميكانيكي.
يسمح هذا المستوى العالي من المرونة لعملاء OEM بدمج شاشات العرض من مختلف الشركات المصنعة للوحات بسهولة مع الحد الأدنى من تكاليف إعادة تصميم الأجهزة.
تم دمج لوحة تحويل LVDS إلى EDP لشاشات LCD الصناعية على نطاق واسع في مجالات مختلفة، بما في ذلك: أجهزة HMI للأتمتة الصناعية، وواجهات ماكينات CNC، وأجهزة الكمبيوتر الصناعية المدمجة، ومعدات التشخيص الطبي، وأدوات المختبرات، وأنظمة التحكم في السكك الحديدية، وأجهزة التحكم في اللافتات الرقمية، وأكشاك الخدمة الذاتية، ومعدات التصنيع الذكية، وأنظمة النقل الذكية، وأنظمة الرؤية الصناعية، ومعدات الاختبار المحمولة.
حجمها الصغير يجعلها مناسبة بشكل خاص للتطبيقات التي تكون فيها مساحة التثبيت محدودة.
| غرض | وصف |
| واجهة الإدخال | مفرد/مزدوج LVDS |
| واجهة الإخراج | eDP |
| أنواع شاشات الكريستال السائل المدعومة | لوحات TFT LCD الصناعية |
| البرامج الثابتة | قابلة للتخصيص |
| تصنيع المعدات الأصلية / أوديإم | المدعومة |
| دبوس | إشارة | دبوس | إشارة |
| 1 | TXO0- | 2 | تكسو0+ |
| 3 | TXO1- | 4 | تكسو1+ |
| 5 | TXO2- | 6 | تكسو2 + |
| 7 | أرض | 8 | TXOCLK- |
| 9 | تكسوسلك+ | 10 | TXO3- |
| 11 | تكسو3+ | 12 | TXE0- |
| 13 | تي اكس اي0 + | 14 | أرض |
| 15 | TXE1- | 16 | تي إكس إي 1+ |
| 17 | أرض | 18 | TXE2- |
| 19 | تي إكس إي 2+ | 20 | تكسيكلك- |
| 21 | تكسيكلك+ | 22 | TXE3- |
| 23 | تي إكس إي 3+ | 24 | أرض |
| 25 | أرض | 26 | نورث كارولاينا |
| 27 | نورث كارولاينا | 28 | في سي سي (5 فولت) |
| 29 | في سي سي (5 فولت) | 30 | في سي سي (5 فولت) |
| دبوس | إشارة | دبوس | إشارة |
| 1 | في سي سي (5 فولت) | 2 | في سي سي (5 فولت) |
| 3 | في سي سي (5 فولت) | 4 | أرض |
| 5 | أرض | 6 | أرض |
| 7 | TXO0- | 8 | تكسو0+ |
| 9 | TXO1- | 10 | تكسو1+ |
| 11 | TXO2- | 12 | تكسو2 + |
| 13 | أرض | 14 | أرض |
| 15 | TXOCLK- | 16 | تكسوسلك+ |
| 17 | TXO3- | 18 | تكسو3+ |
| 19 | TXE0- | 20 | تي اكس اي0 + |
| 21 | TXE1- | 22 | تي إكس إي 1+ |
| 23 | TXE2- | 24 | تي إكس إي 2+ |
| 25 | أرض | 26 | أرض |
| 27 | تكسيكلك- | 28 | تكسيكلك+ |
| 29 | TXE3- | 30 | تي إكس إي 3+ |
| دبوس | إشارة | دبوس | إشارة |
| 1 | نورث كارولاينا | 2 | أرض |
| 3 | LANE1_N | 4 | LANE1_P |
| 5 | أرض | 6 | LANE0_N |
| 7 | LANE0_P | 8 | أرض |
| 9 | AUX_P | 10 | AUX_N |
| 11 | أرض | 12 | في سي سي (3.3 فولت) |
| 13 | في سي سي (3.3 فولت) | 14 | نورث كارولاينا |
| 15 | تغيند | 16 | أرض |
| 17 | HPD | 18 | أرض |
| 19 | أرض | 20 | أرض |
| 21 | HPD | 22 | BL_EN |
| 23 | BL_ADJ | 24 | نورث كارولاينا |
| 25 | نورث كارولاينا | 26 | قوة BL |
| 27 | قوة BL | 28 | قوة BL |
| 29 | قوة BL | 30 | نورث كارولاينا |
| دبوس | إشارة | دبوس | إشارة |
| 1 | في سي سي (3.3 فولت) | 2 | في سي سي (3.3 فولت) |
| 3 | أرض | 4 | أرض |
| 5 | LANE0_N | 6 | LANE0_P |
| 7 | LANE1_N | 8 | LANE1_P |
| 9 | نورث كارولاينا | 10 | نورث كارولاينا |
| 11 | نورث كارولاينا | 12 | نورث كارولاينا |
| 13 | أرض | 14 | أرض |
| 15 | AUX_N | 16 | AUX_P |
| 17 | أرض | 18 | أرض |
| 19 | HPD | 20 | HPD |
| دبوس | إشارة |
| 1 | أرض |
| 2 | أرض |
| 3 | بوم |
| 4 | تشغيل/إيقاف |
| 5 | 12 فولت |
| 6 | 12 فولت |
تتحول صناعة شاشات العرض بشكل مطرد من واجهات LVDS إلى واجهات eDP (Embedded DisplayPort). هذا هو السبب وراء قيام الشركات المصنعة للمعدات الأصلية بإجراء التبديل:
عرض النطاق الترددي العالي:يدعم eDP دقة أعلى ومعدلات تحديث مقارنة بـ LVDS، مما يتيح شاشات 4K ومعدل إطارات مرتفع لا يمكن لـ LVDS التعامل معها.
كابلات أقل:يستخدم eDP خطوط إشارة أقل من LVDS، مما يقلل من تعقيد توجيه الكابل الداخلي ويحسن أداء EMI.
انخفاض استهلاك الطاقة:يعمل eDP بجهد كهربائي منخفض ويتضمن ميزات توفير الطاقة، مما يجعله مثاليًا للمعدات التي تعمل بالبطارية والموفرة للطاقة.
جودة صورة أفضل:يدعم eDP أعماق ألوان أعلى وميزات معالجة الصور المتقدمة مثل التحديث الذاتي للوحة ومعدلات التحديث المتغيرة.
توفر اللوحة المستقبلية:يقوم مصنعو شاشات الكريستال السائل بشكل متزايد بالتخلص التدريجي من لوحات LVDS لصالح eDP. تضمن الترقية الآن توفير اللوحة على المدى الطويل دون الاعتماد على نماذج LVDS المتوقفة.
التكامل المبسط:يستخدم eDP موصلات قياسية وكابلات أبسط، مما يقلل من وقت التجميع وأخطاء الاتصال المحتملة.
بالنسبة لمصنعي المعدات الصناعية، يوفر الانتقال إلى لوحات eDP من خلال لوحة المحولات الخاصة بنا مسارًا عمليًا لتقنية العرض الحديثة دون استبدال وحدات التحكم الحالية.
السيناريو 1: وحدة التحكم القديمة مع ترقية لوحة eDP
وحدة التحكم الموجودة لديك تعمل بشكل مثالي ولكنها تقوم فقط بإخراج LVDS. تم إيقاف لوحة LVDS الأصلية، ولا تتوفر سوى بدائل eDP. قم بتثبيت لوحة المحول الخاصة بنا بين وحدة التحكم LVDS ولوحة eDP الجديدة --- لا يلزم إجراء تغييرات في البرامج الثابتة على وحدة التحكم الرئيسية.
السيناريو 2: تطوير منتج جديد باستخدام منصة المعالج الحالية
تدعم منصة المعالج الخاصة بك إخراج LVDS، لكن لوحة LCD المثالية لمنتجك الجديد تستخدم eDP. بدلاً من إعادة تصميم اللوحة الرئيسية بأكملها، استخدم لوحة المحول الخاصة بنا لسد فجوة الواجهة وتسريع وقت طرح المنتج في السوق.
السيناريو 3: شراء لوحة متعددة المصادر
لتقليل مخاطر سلسلة التوريد، تحتاج إلى تأهيل العديد من موردي لوحات LCD --- يقدم بعضهم LVDS والبعض الآخر eDP. باستخدام لوحة المحول الخاصة بنا، يمكنك التوحيد القياسي على مخرج وحدة تحكم واحدة (LVDS) مع توفير أي من لوحات الواجهة بمرونة.
السيناريو 4: الترقية الميدانية للمعدات المنشورة
تستخدم قاعدة المعدات المثبتة لديك لوحات LVDS التي أصبح من الصعب الحصول عليها من المصدر. تتيح لوحة المحولات لدينا لفرق الخدمة استبدال لوحات LVDS الفاشلة بلوحات eDP المتاحة أثناء الصيانة الميدانية، مما يطيل عمر المعدات دون ترقيات وحدة التحكم المكلفة.
إن اختيار المورد المناسب لا يقل أهمية عن اختيار الأجهزة المناسبة. على عكس الموزعين الذين يقومون ببساطة بشحن اللوحات القياسية، توفر SKY-TDM تعاونًا هندسيًا كاملاً طوال مشروعك.
مزايانا الأساسية
- الشركة المصنعة لشاشات اللمس الاحترافية
-خبرة واسعة في تكامل العرض الصناعي
- تطوير البرامج الثابتة المخصصة
- خدمات تصميم الكابلات المخصصة
- اختبار توافق شاشات الكريستال السائل
- ايزو 9001شهادة نظام إدارة الجودة
- ايزو 13485شهادة نظام إدارة جودة الأجهزة الطبية
- إتف 16949شهادة نظام إدارة الجودة للسيارات
- النماذج الأولية السريعة
- إمدادات مستقرة على المدى الطويل
- دعم فني شامل قبل وبعد الإنتاج
يعمل فريقنا الهندسي بشكل وثيق مع عملاء OEM لتقليل مخاطر التطوير وتسريع وقت طرح المنتج في السوق.
ج: يمكن دعم معظم شاشات eDP LCD الصناعية بعد تكوين البرامج الثابتة. نوصي بتقديم رقم طراز LCD الخاص بك لتقييم التوافق.
ج: نعم. يمكن تخصيص معلمات التوقيت والدقة ومعلومات EDID وتسلسلات التهيئة.
ج: بالتأكيد. نقوم بتصنيع كابلات LVDS المخصصة، وكابلات eDP، وكابلات FFC/FPC، وأحزمة الأسلاك الكاملة.
ج: نعم. يعد هذا أحد التطبيقات الأكثر شيوعًا للوحة المحول هذه. يمكننا أن نوصي باستبدال شاشات LCD المتوافقة وتهيئة المحول وفقًا لذلك.
ج: نعم. تم تصميم اللوحة باستخدام مكونات من الدرجة الصناعية مخصصة للتشغيل المستمر طويل الأمد.
ج: نعم. العينات الهندسية متاحة قبل الإنتاج الضخم.
ج: غالبًا ما تتطلب المشاريع الصناعية دورات حياة طويلة للمنتج. نحن ندعم إدارة التوريد ودورة الحياة على المدى الطويل لعملاء OEM.
ج: نعم. تدعم اللوحة تكوينات إدخال LVDS أحادية القناة (مسار واحد) وثنائية القناة (مسارين). يتم تعيين التكوين المناسب أثناء تخصيص البرامج الثابتة بناءً على متطلبات وحدة التحكم واللوحة المحددة لديك.
ج: يؤيد المجلس القرارات التي تصل إلى1920×1080 @ 60 هرتزلإدخال LVDS أحادي القناة وما يصل إلى2560×1440 @ 60 هرتزلإدخال LVDS ثنائي القناة، اعتمادًا على مواصفات اللوحة وجودة الكابل. للحصول على لوحات ذات دقة أعلى، يرجى الاتصال بفريقنا الهندسي لتقييم التوافق.
