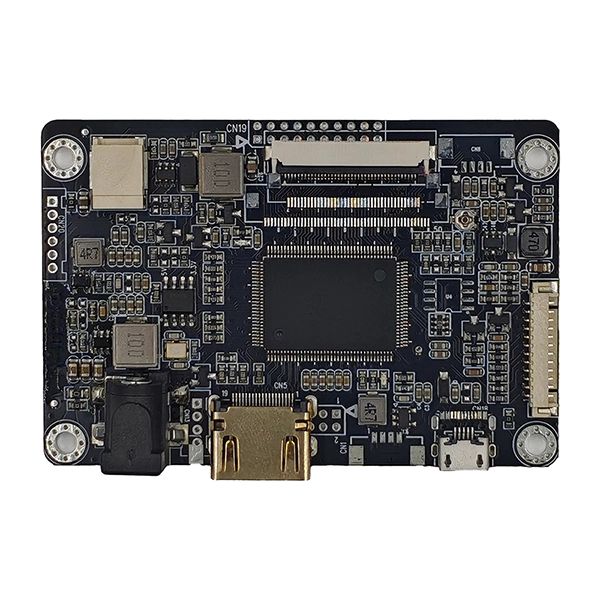

كيف يمكن للوحة AD لواجهة HDMI إلى TTL تبسيط تكامل شاشات الكريستال السائل الصناعية

بالنسبة لمشروعات عرض OEM التي تحتاج إلى تحويل إشارة يمكن الاعتماد عليه، فإنلوحة إعلانية لواجهة HDMI إلى TTLمنسكاي-TDMيوفر طريقة عملية لتوصيل مصادر فيديو HDMI بلوحات TTL/RGB TFT LCD. إن جهد اللوحة القابل للتعديل والتحكم المتكامل في الإضاءة الخلفية LED والبرامج الثابتة القابلة للتخصيص والتصميم الصناعي المدمج يجعلها مناسبة للمعدات المدمجة ومحطات HMI والأدوات الطبية وأجهزة المختبرات وتطبيقات العرض الأخرى ذات المساحة المحدودة.

تعمل لوحة AD الخاصة بواجهة HDMI إلى TTL كجسر تحكم بين مصدر فيديو HDMI ولوحة TFT LCD متوافقة باستخدام إشارات TTL/RGB. بالنسبة لمصنعي المعدات، فإن قيمة هذا النوع من وحدات التحكم تمتد إلى ما هو أبعد من تحويل الإشارة الأساسي. يمكن أن يؤثر اختيار جهد اللوحة وتوقيت العرض وإدارة الإضاءة الخلفية ومطابقة الواجهة وتكوين البرامج الثابتة وموثوقية PCB على نجاح نظام العرض المضمن. يدعم حل SKY-TDM تكوينات واجهة TTL المتعددة، وتعديل جهد اللوحة 3.3 فولت/5 فولت، والتحكم المدمج في الإضاءة الخلفية LED، والبرامج الثابتة القابلة للتخصيص، ومدخل طاقة 8-18 فولت تيار مستمر. تساعد هذه الميزات المهندسين على تقليل الدوائر الإضافية، وتبسيط الأسلاك، وتسريع تكامل شاشات الكريستال السائل، وتطوير منتجات عرض صناعية أكثر مرونة.

جدول المحتويات

1. ما هي لوحة إعلان واجهة HDMI إلى TTL؟
2. لماذا يعد التحويل من HDMI إلى TTL مهمًا لمشروعات TFT LCD؟
3. ما هي الميزات الرئيسية للتقييم؟
4. المواصفات الفنية الرئيسية
5. أين يمكن استخدام اللوحة؟
6. كيف يجب على المهندسين التعامل مع تكامل شاشات الكريستال السائل؟
7. كيف يعمل التخصيص على تحسين توافق المشروع؟
8. الأسئلة المتداولة
9. الاستنتاج ودعم المشروع

ما هي لوحة إعلان واجهة HDMI إلى TTL؟

لوحة AD من HDMI إلى TTL هي وحدة تحكم LCD تعمل على تحويل معلومات الفيديو من مصدر HDMI إلى تنسيق إشارة يمكن للوحة TTL/RGB TFT LCD المتوافقة معالجتها. يتم استخدام HDMI على نطاق واسع في أجهزة الكمبيوتر والأنظمة المدمجة ووحدات التحكم الصناعية وغيرها من مصادر الفيديو الرقمية الحديثة، بينما تستخدم العديد من لوحات TFT LCD واجهات RGB أو TTL المتوازية.

بدون وحدة تحكم مناسبة، قد يحتاج المهندسون إلى إعادة تصميم النظام المضيف أو تطوير دوائر إضافية لتحويل الإشارة. توفر لوحة التحكم المخصصة مسار تكامل مباشر أكثر ويمكنها الجمع بين معالجة الإشارات وإدارة طاقة اللوحة وتكوين التوقيت والتحكم في الإضاءة الخلفية في حل واحد مدمج.

تم تصميم لوحة AD SKY-TDM HDMI إلى TTL Interface AD ​​خصيصًا لتكامل شاشات الكريستال السائل الصناعية. وفقًا لمواصفات المنتج، فإنه يدعم تكوينات إخراج العرض TTL/RGB، وجهد لوحة 3.3 فولت أو 5 فولت قابل للتعديل، ومحرك LED مدمج، وبرامج ثابتة قابلة للتخصيص، ونطاق إمداد طاقة 8-18 فولت تيار مستمر.

لماذا يعد التحويل من HDMI إلى TTL مهمًا لمشروعات TFT LCD؟

غالبًا ما يتضمن تكامل العرض أكثر من مجرد اختيار شاشة LCD ذات الأبعاد المادية الصحيحة. يجب على المهندسين أيضًا مطابقة مصدر الفيديو والواجهة والجهد والتوقيت والإضاءة الخلفية والموصل والهيكل الميكانيكي.

يمكن أن تساعد وحدة التحكم المناسبة من HDMI إلى TTL في معالجة العديد من تحديات التكامل الشائعة:

• توافق الواجهة:يوفر اتصالاً عمليًا بين مصادر فيديو HDMI ولوحات TTL/RGB TFT.
• مطابقة الطاقة:يساعد جهد اللوحة القابل للتعديل على تلبية المتطلبات الكهربائية المختلفة لشاشات الكريستال السائل.
• إدارة الإضاءة الخلفية:يقلل التحكم المدمج في الإضاءة الخلفية LED من الحاجة إلى دائرة تشغيل منفصلة.
• التكيف البرامج الثابتة:يمكن تخصيص توقيت العرض والمعلمات الأخرى لنماذج LCD محددة.
• التثبيت المضغوط:يمكن أن يكون تخطيط وحدة التحكم الصغيرة ذا قيمة عندما تكون مساحة العلبة محدودة.
• كفاءة التطوير:يمكن أن تقلل بنية وحدة التحكم الجاهزة من مقدار تطوير واجهة العرض المطلوبة من قبل فريق تصنيع المعدات الأصلية.

ما هي الميزات الرئيسية للتقييم؟

1. تكوينات واجهة TTL/RGB متعددة

يمكن أن تستخدم لوحات TFT المختلفة تعيينات مختلفة لدبابيس FPC وتكوينات الإشارة. تدعم اللوحة العديد من ترتيبات الواجهة، بما في ذلك تكوينات RGB ذات 40 سنًا و50 سنًا، مما يمنح المهندسين مرونة أكبر عند اختيار اللوحات المناسبة.

2. جهد لوحة قابل للتعديل

تدعم وحدة التحكم الجهد الكهربي لإخراج اللوحة 3.3 فولت و5 فولت. يعد هذا أمرًا مهمًا لأن توفير جهد غير متوافق يمكن أن يتسبب في عدم استقرار الشاشة أو احتمالية تلف إلكترونيات اللوحة. يجب دائمًا التحقق من اختيار الجهد وفقًا للمواصفات الكهربائية للشركة المصنعة لشاشات الكريستال السائل.

3. برنامج تشغيل الإضاءة الخلفية LED المتكامل

تعمل دائرة التحكم في الإضاءة الخلفية المدمجة على تبسيط بنية النظام من خلال الجمع بين التحكم في العرض وإدارة الإضاءة الخلفية LED على نفس اللوحة. توفر واجهة الإضاءة الخلفية الطاقة، والتشغيل/الإيقاف، والاتصالات المتعلقة بـ PWM/Vadj للتحكم على مستوى النظام.

4. البرامج الثابتة القابلة للتخصيص

تتطلب لوحات LCD معلمات توقيت مناسبة لعرض الصور بشكل صحيح. يمكن أن يغطي تخصيص البرامج الثابتة معلمات مثل الدقة والتوقيت واتجاه العرض وشعار التمهيد وتكوين OSD، وفقًا لمتطلبات المشروع.

5. التصميم الموجه نحو الصناعة

يمكن للمعدات الصناعية أن تعمل بشكل مستمر وقد تواجه تداخلًا كهربائيًا وتغيرًا في درجات الحرارة وقيودًا على المساحة. تم تصميم وحدة التحكم مع إدارة مستقرة للطاقة، وتوجيه إشارة محسّن، وهندسة تراعي التداخل الكهرومغناطيسي (EMI) لدعم التطبيقات المدمجة كثيرة المتطلبات.

المواصفات الفنية الرئيسية

يلخص الجدول التالي المواصفات الرئيسية المنشورة للوحة AD الخاصة بواجهة HDMI إلى TTL:

يجب على المهندسين التأكد من المواصفات الكهربائية والتوقيتية والميكانيكية والموصلة الكاملة مقابل لوحة LCD المحددة قبل تقديم الطلب أو بدء الإنتاج الضخم.

أين يمكن استخدام اللوحة؟

تجعل البنية المدمجة وواجهة العرض القابلة للتكوين لوحة AD من HDMI إلى TTL Interface AD ​​مفيدة لمجموعة متنوعة من التطبيقات المدمجة. تشمل حالات الاستخدام النموذجية ما يلي:

• واجهة المستخدم الصناعية:قم بتوصيل أجهزة الكمبيوتر الصناعية أو وحدات التحكم بشاشات مشغل TFT المدمجة.
• الأدوات الطبية:توفير واجهة عرض لمعدات التشخيص والمراقبة والمختبرات.
• معدات الاختبار المحمولة:دعم شاشات العرض المدمجة حيث تكون مساحة PCB وإدارة الطاقة مهمة.
• أتمتة البناء:وحدات عرض المحرك المستخدمة في محطات التحكم والمراقبة.
• المعدات الأمنية:دمج شاشات TFT في أجهزة المراقبة والتحكم المدمجة.
• المحطات المدمجة:توفير اتصال HDMI إلى TTL للأجهزة الصناعية والذكية المخصصة.

تشترك هذه التطبيقات بشكل عام في متطلبات مماثلة: نقل الصور المستقر، وتوافق اللوحة الذي يمكن التنبؤ به، والتركيب المدمج، ووحدة التحكم التي يمكن تكييفها مع تكوين شاشة LCD النهائية.

كيف يجب على المهندسين التعامل مع تكامل شاشات الكريستال السائل؟

يجب أن يبدأ مشروع العرض الموثوق به بمواصفات لوحة LCD بدلاً من مجرد اختيار وحدة تحكم بناءً على موصل الإدخال. يمكن أن يؤدي فحص التوافق المنظم إلى منع عمليات إعادة التصميم المكلفة لاحقًا في التطوير.

1. تحديد طراز LCD:تأكد من رقم جزء اللوحة وورقة البيانات الدقيقة.
2. التحقق من الواجهة:تحقق مما إذا كانت اللوحة تستخدم تكوين طرف TTL/RGB المطلوب.
3. تأكيد الجهد:قم بمطابقة إعداد جهد لوحة وحدة التحكم مع مواصفات شاشة LCD.
4. التحقق من التوقيت:تحقق من ساعة البكسل والتوقيت الأفقي والتوقيت العمودي والمزامنة والمعلمات ذات الصلة.
5. تطابق الإضاءة الخلفية:تأكد من جهد LED والتيار ومتطلبات PWM وتكوين الموصل.
6. التحقق من التفاصيل الميكانيكية:تحقق من اتجاه FPC وموضع الموصل وأبعاد اللوحة ومتطلبات التثبيت.
7. اختبار التجميع الكامل:تقييم استقرار الصورة، وسلوك بدء التشغيل، والتحكم في السطوع، وأداء درجة الحرارة، والتشغيل على المدى الطويل.

إن توفير ورقة بيانات LCD والتطبيق المقصود ومصدر الإدخال وقيود العلبة لمورد وحدة التحكم يمكن أن يجعل عملية المطابقة أكثر كفاءة إلى حد كبير.

كيف يعمل التخصيص على تحسين توافق المشروع؟

تعد لوحات التحكم القياسية مفيدة للتطبيقات الشائعة، ولكن منتجات OEM لها في كثير من الأحيان متطلبات لا يمكن حلها عن طريق تكوين عام. وبالتالي يمكن أن يصبح تخصيص البرامج الثابتة والأجهزة جزءًا مهمًا من تطوير العرض.

يوفر SKY-TDM خيارات التخصيص التي يمكن أن تشمل:

• دقة LCD وتكوين التوقيت
• عرض معدل الإطار وتعديل معلمة الصورة
• شعار التمهيد وتخصيص واجهة بدء التشغيل
• تكوين قائمة OSD
• تعديل اتجاه العرض
• مطابقة كابل TTL/RGB وموصل FPC
• سطوع الإضاءة الخلفية وتحسين تسلسل الطاقة
• شاشة PCB الحريرية وتخصيص العلامة الخاصة
• التكيف التركيب الميكانيكي

يعد هذا الأسلوب مفيدًا بشكل خاص لمصنعي المعدات الأصلية الذين يقومون بتطوير معدات ذات نموذج LCD محدد، أو حاوية مخصصة، أو دورة حياة طويلة للمنتج. يوفر SKY-TDM أيضًا إمكانات تكامل العرض الأوسع التي تغطي لوحات اللمس وشاشات LCD ولوحات تشغيل LCD، والتي يمكن أن تساعد في تبسيط المصادر متعددة المكونات.

الأسئلة المتداولة

Q1: ما هي لوحات LCD التي يمكنها العمل مع لوحة AD الخاصة بواجهة HDMI إلى TTL؟

تم تصميم اللوحة لتناسب لوحات TTL/RGB TFT LCD المتوافقة. يعتمد التوافق على واجهة اللوحة ودقتها وتوقيتها والجهد والموصل ومتطلبات الإضاءة الخلفية. إن توفير نموذج LCD الدقيق يساعد الفريق الهندسي على التحقق من التوافق.

س2: هل يمكن تخصيص البرنامج الثابت لشاشة LCD معينة؟

نعم. يمكن تخصيص البرامج الثابتة وفقًا لمتطلبات المشروع، بما في ذلك توقيت العرض والدقة والاتجاه وشعار بدء التشغيل والإعدادات المتعلقة بـ OSD.

Q3: هل تتضمن اللوحة برنامج تشغيل الإضاءة الخلفية؟

نعم. تشتمل وحدة التحكم على محرك إضاءة خلفية LED مدمج، مما يساعد على تقليل الحاجة إلى وحدة تحكم خارجية إضافية في الإضاءة الخلفية.

Q4: ما هو جهد اللوحة الذي تدعمه وحدة التحكم؟

تشير المواصفات المنشورة إلى خيارات الجهد الكهربي للوحة 3.3 فولت و5 فولت. يجب تحديد الإعداد الصحيح وفقًا لمواصفات الشركة المصنعة لشاشات الكريستال السائل.

س5: هل اللوحة مناسبة للمعدات الصناعية؟

نعم. تم تصميم المنتج للتطبيقات ذات التوجه الصناعي مثل محطات HMI، والمعدات الطبية، وأدوات المختبرات، وأجهزة الاختبار المحمولة، وأنظمة التحكم المدمجة. نطاق درجة حرارة التشغيل المنشورة هو -20 درجة مئوية إلى 80 درجة مئوية.

س 6: هل يمكن لـ SKY-TDM توفير الكابلات المطابقة؟

نعم. يدعم SKY-TDM مطابقة الواجهة والكابلات لمشروعات تكامل العرض، بما في ذلك كابلات إشارة TTL/RGB المخصصة واتصالات FPC.

Q7: هل يمكن لعملاء OEM طلب علامة تجارية مخصصة؟

نعم. يمكن أن يتضمن التخصيص المتوفر علامات الشاشة الحريرية لثنائي الفينيل متعدد الكلور، والتغليف ذي العلامات الخاصة، والبرامج الثابتة الحصرية، والمتطلبات الأخرى الخاصة بالمشروع.

الاستنتاج ودعم المشروع

يمكن أن يؤثر اختيار وحدة التحكم في العرض الصحيحة بشكل كبير على كفاءة وموثوقية مشروع شاشات الكريستال السائل المدمجة. توفر لوحة AD لواجهة HDMI إلى TTL جسرًا عمليًا بين مصادر فيديو HDMI ولوحات TTL/RGB TFT مع الجمع بين تحويل الإشارة وإدارة طاقة اللوحة والتحكم في الإضاءة الخلفية وتكوين البرامج الثابتة في حل مدمج. بالنسبة لمصنعي المعدات الأصلية، فإن القدرة على تخصيص التوقيت والبرامج الثابتة والكابلات والموصلات والتفاصيل الميكانيكية يمكن أن تزيد من تبسيط تطوير المنتج ودعم الإنتاج المستقر على المدى الطويل.

إذا كنت تقوم بتطوير HMI صناعي، أو أداة طبية، أو جهاز مختبر، أو جهاز اختبار محمول، أو أي منتج عرض مضمن آخر، فيمكن أن يساعدك SKY-TDM في تقييم طراز LCD ومتطلبات النظام لديك. استكشف لوحة AD الخاصة بواجهة HDMI إلى TTL أواتصل بنامع ورقة بيانات شاشة LCD الخاصة بك والواجهة المطلوبة والكمية ومتطلبات التخصيص لمناقشة حل مناسب للتحكم في العرض.
